一、 概述

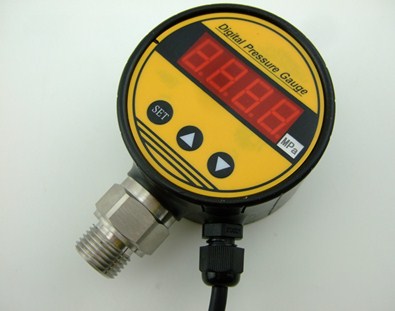

數顯壓力表為全電子結構。前端采用高精度壓阻式壓力傳感器，輸出信號由高精度，低溫漂的放大器放大處理，送入高精度的A/D轉換器，轉換成微處理器可以處理的數字信號，經過運算處理，由LCD顯示器顯示出實際的壓力值。

該智能數顯壓力表使用靈活，操作簡單，調試容易，安全可靠。廣泛應用于水電，自來水，石油，化工，機械，液壓等行業，對流體介質的壓力進行測量顯示.

二、 特點

u 全智能兩線制4-20mA工作方式，4位0.56”數碼管顯示。

u LED高亮顯示,徹底解決LED顯示在兩線制變送器中的亮度問題。

u 進口陶瓷壓力傳感器芯體。

u 提供零位清零遷移功能，批量的參數修改功能，面板按鍵修改功能，適合各類客戶的特殊需求。

u 全數字校準，無任何可動電位器，溫漂更低。

u 加強的抗干擾設計，適合種種電磁環境惡劣的工業環境。

u 特殊的強抗干擾設計，別適合供暖，變頻恒壓供水行業使用。

◆ 出線端口采用防水接頭，整機防護等級達到IP65

三、 技術參數:

四、 外形尺寸

.

五、 操作說明：

1.接線：

兩線制變送器的出線端為兩線：

紅色：24DC+   黑色24-

 2.計量與標定

計量標定事請提供標準壓力源

? 給定零位標準壓力，長按▲鍵5秒，校準零位。

? 給定滿位標準壓力，長按▼鍵5秒，校準滿度。
