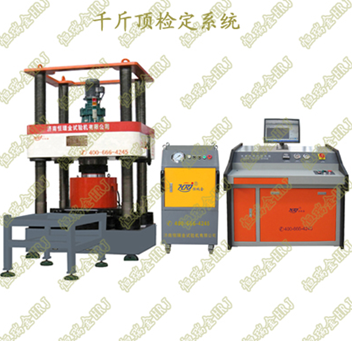

JV-MTS10；10MN (1000t)；千斤頂檢定系統/多功能檢測系統
- 產品規格： JV-MTS10；10MN (1000t)；千斤頂檢定系統/多功能檢測系統
Jack verification system；/ Multi-functional testing system
產品功能：
電動分離式液壓千斤頂、薄型液壓千斤頂、穿心式、大噸位、特殊大行程、標準型、非標特制型等多種規格類型千斤頂的檢測。
水泥、混凝土、膠砂、構件、巖石、管樁、建材制品等抗壓測試及研究。
方形、圓形、長柱形、異形構件、超高強混凝土的力學性能試驗。
各種金屬、非金屬及復合材料抗壓、抗折、剪切性能測試及研究。
各種管材壓扁、擴口試驗測試。
重要組成：
負荷機架系統、加力系統、測力系統、送樣系統、千斤頂檢定自動控制系統、試驗測控系統、自動升降系統、警示系統。
負荷機架系統：移動式橫梁、四立柱絲杠、底座工作臺、傳感器穩固系統、懸掛式控制系統等組成。
加力系統：油缸活塞系統、伺服控制泵站系統組成。
測力系統：高精度傳感器、標準測力儀組成。
送樣系統：移動小車、移動可調支架、
1000t千斤頂檢定自動控制系統：JAVS704-10控制系統、移動式千斤頂泵站系統組成；
1000t試驗測控系統：抗壓、抗折、剪切、擴口、壓扁等力學性能測試及研究。
自動升降系統：用于工作臺、移動板的同步舉升、卸載，自動定位、平穩、快速、高效；液壓源提升能力≥10000kg；
警示系統：運行警示提醒功能。
重要特點：
1、四立柱絲杠結構，剛性高，穩定性好。
2、移動式橫梁、底座：高強度精密鑄鋼，保證整機剛性及長期使用的穩定性。
3、大功率電機驅動橫梁上下移動，調整試驗空間，省時、省力、快速、高效。
4、傳感器穩固系統，疊加式凹形結構，方便安放多個不同規格、不同外徑尺寸的傳感器；有效保護傳感器及人身安全。
5、環扣型可調吊環，可手動大距離、扳手鎖緊操作，快速調整傳感器安放空間，方便不同規格、尺寸傳感器安放。省時省力、安全、高效。
6、千斤頂檢定自動控制系統，一體化、雙速、高精度液壓泵，有效降低減少勞動強度和提高檢定的安全性，自動完成千斤頂各項性能測試，標定結果準確、真實可靠。
7、試驗測控系統，可完成多種金屬、非金屬、特殊、異型材料壓力測試。
8、送樣系統/移動小車：方便千斤頂及油缸活塞安放、裝卸；
9、液壓自動升降系統，同步舉升，舉升承載力＞10t；
10、懸掛式控制系統：點動、聯動、遠程控制、精細調整；方便、安全。
11、組合式特制承壓板，具備互換性，耐用、長久；圓形示意線、十字形示意線、長度標尺，快速居中定位。
12、運行警示提醒功能；
13、電路板采用光電隔離設計，抗干擾能力強。
14、多重保護功能: 系統過載溢流保護；過濾保護；過流、過壓保護；操作保護；試驗結束自動保護
15、測控軟件系統：
＊實時顯示工作壓力和工作曲線，操作直觀，具有提示和向導功能。
＊多窗口測量顯示，試驗曲線數量1-3個可以任意選擇顯示，布局方式任意切換，曲線可局部放大顯示，可存為圖片文件；可以橫排或豎排。
＊分析功能，可以對已經完成的試驗結果進行數據分析，可疊加對比；
＊報告采用Excel格式，內置默認方式，可自主編輯；可選擇需要打印的項目，并可以排序；可選是否輸出報告曲線，可單獨打印或合并打印。
＊自建強大的數據庫，試驗數據可隨時保存、查詢、調用；數據庫采用ACCESS標準格式，預留聯網數據接口。
＊具有三級管理權限功能。
重要參數：
JV-MTS10；10MN (1000t)
1 最大試驗力 10MN (1000t)
2 千斤頂檢定承載力 10MN (1000t)
3 機架有限元分析 變形量≤0.30mm
4 試驗空間 0-1600mm
5 試驗跨度（LW） 1000x800mm
6 試驗空間調整方式 電機驅動，橫梁上下移動進行調整
7 橫梁移動速度 ≥110mm/min
8 活塞行程 100mm
9 組合式承壓板 HRC55-60
10 壓板平行度 0.3∥1000
11 圓形示意線 Φ300mm、Φ400mm、Φ500mm、Φ600mm
12 傳感器穩固板 Φ600x80mm；
13 電源電壓 ～380V±10% 50Hz
