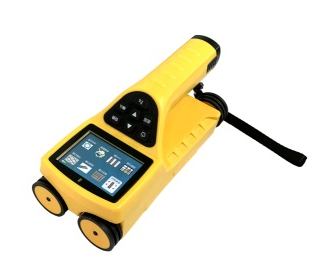

SZ-R81S一體鋼筋位置測定儀
- 用 途：
- SZ-R81S一體鋼筋位置測定儀用于檢測現有鋼筋混凝土或新建鋼筋混凝土內部鋼筋直徑、位置、分布及鋼筋的混凝土保護層厚度。可以實時準確的“透視”鋼筋的位置，并可以對密集鋼筋進行測試。
- SZ一R81S一體鋼筋位置測定儀
鋰電池可隨時更換、水平垂直的激光、探頭位于儀器的正中間、更小、更輕、重心、更穩
---------新一代一體鋼筋儀的四大特征
產品用途
SZ-R81S一體鋼筋位置測定儀用于檢測現有鋼筋混凝土或新建鋼筋混凝土內部鋼筋直徑、位置、分布及鋼筋的混凝土保護層厚度。可以實時準確的“透視”鋼筋的位置，并可以對密集鋼筋進行測試。
依據規范
《混凝土中鋼筋檢測技術規范》JGJ/T152-2008
性能特點
1. 一體化設計。儀器采用流線型的一體化設計，使得儀器的使用非常方便。
2. 體積小巧。長寬高分別為：205×85×90mm，可以方便的測試到角角落落。
3. 探測區域位于儀器正中心，測試更方便。
4. 電池可拆卸，隨機配兩塊電池，在現場可以實現不間斷使用。儀器沒有電了，可以直接拆下電池，換上另外一塊電池，繼續使用，每一塊的電池使用時間都可長達20小時。
5. 可以“透視”鋼筋位置，鋼筋定位準確。儀器采用多線圈結構，可以“透視”鋼筋的位置，從而實現對鋼筋的位置實現實時準確的定位。
6. 具有優秀的密集鋼筋測試功能。在密集鋼筋測試方面，達到了行業領先水平。
7. 帶水平激光和垂直激光。水平激光可以保證掃描路線的水平，垂直激光可以標出被測鋼筋的走向。
8. 可對鋼筋進行精密掃描。儀器專門設計了密集鋼筋測試模塊，用戶可以根據信號的波形判斷鋼筋密集區域的鋼筋分布情況。
9. 有圖像掃描方式。具有圖像掃描功能，可以根據信號生成灰度圖，用戶可以直觀的看到鋼筋走向。
10. 有箍筋修正功能。儀器具有箍筋修正功能，在有箍筋的結構中，對鋼筋保護層厚度的測試更加準確。
11. 具有測試完成以后的參數修改功能。在測試完成后，可以修改鋼筋直徑、保護層設計厚度。
12. 2.8寸大彩色液晶屏顯示。大彩屏顯示，界面設計優美，使得用戶的操作變得簡單方便，液晶屏的亮度可以調節，方便用戶在不同光線下使用。
13. 大容量SD卡存儲。儀器采用8G的大容量空間，用戶可以隨心所欲的保存數據，而不用擔心空間容量。
14. U盤式數據傳輸方式。儀器進入傳輸方式，在電腦上可以當作一個移動U盤，直接拷貝數據，無需其他復雜操作，減少傳輸的故障。
15. 網格掃描模式和剖面掃描模式。可直觀的顯示鋼筋的分布圖。且掃描邊界在掃描過程中自動切換，實現了無邊界掃描。
16 .測試速度快。采用ARM高速采集系統，儀器的反應速度快。
17. 儀器的重心穩。儀器在設計的時候充分的考慮了用戶的使用習慣，電池位于儀器的手柄內，使得儀器不會出現頭重腳輕的現象。
18. 功能強大的專業windows數據分析處理軟件。以圖形的方式表示測試結果，可以直接生成Word檢測報告或將數據導入Excel，方便快捷。
技術指標
1.鋼筋直徑適應范圍
Ф6mm～Ф50mm
2.保護層厚度范圍
第一量程：6mm～90mm；第二量程：7mm～190mm
3.保護層厚度最大允許誤差
第一量程 第二量程
±1mm 2～60 2～60
±2mm 60～70 60～80
±3mm 80~90 80~90
±4mm 90~100 90~120
±5mm 120~160
±6mm 160~200
4.直徑測量范圍
Ф6mm～Ф50mm
5.直徑測量最大允許誤差
±1檔
6.工作環境要求
環境溫度：-10℃～＋40℃ ；相對濕度：<90%RH
電磁干擾：無強交變電磁場；不得長時間陽光 直射
