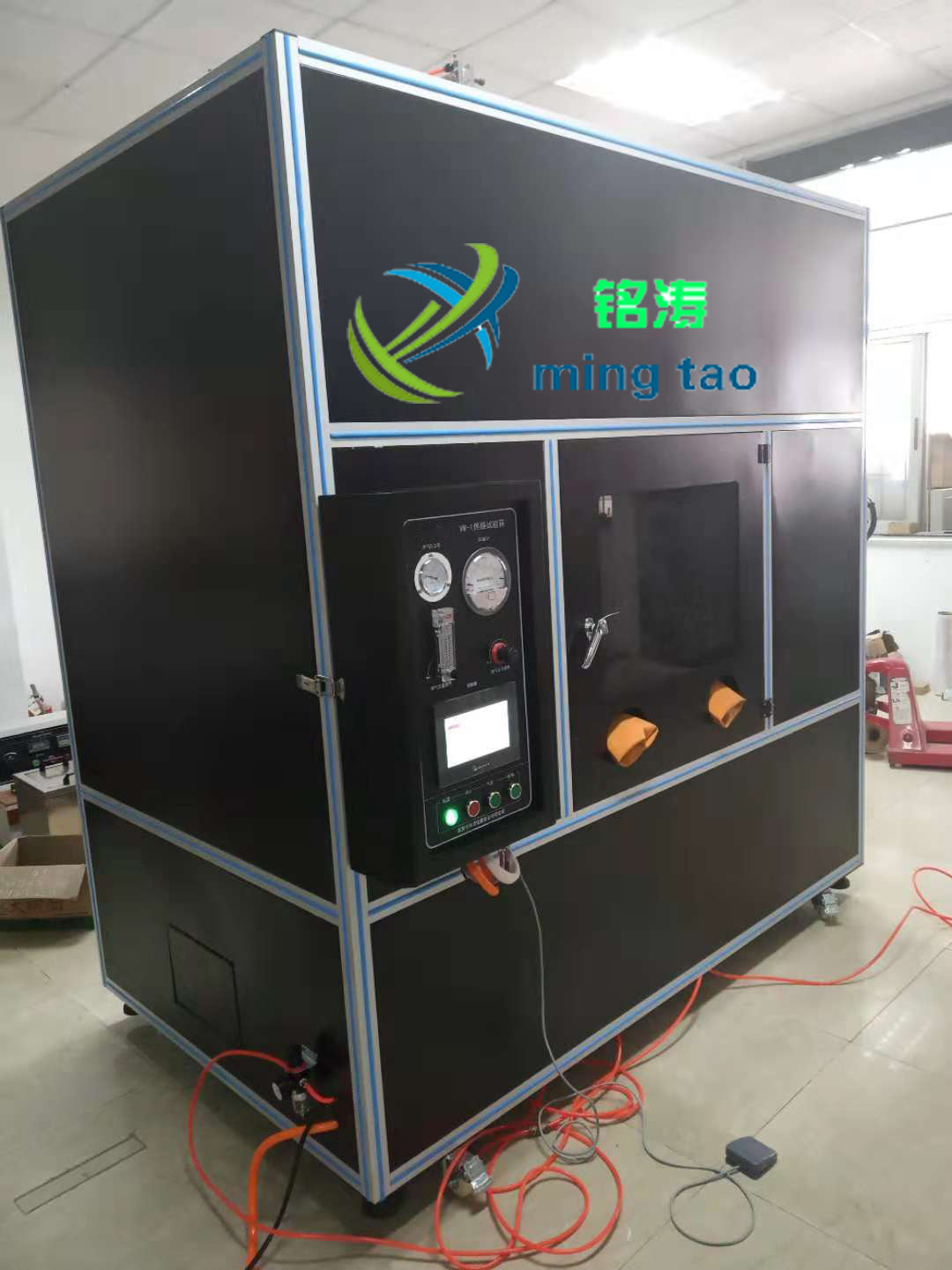

vw-1燃燒試驗機，UL1581電線電纜燃燒試驗機
- 此大型燃燒試驗柜是嚴格按照UL1581 sect 1080.1~1080.14標準生產，完全符合VW-1（Vertical-specimen）Flume Test燃燒試驗標準。經濟適用并大量被電線電纜行業廣為使用。參數詳細如下：
整個試驗在一個體積為4.32立方米密封的實驗室進行。試驗方法：調節好火焰高度，將火焰頂端置于試件下，燃燒15秒，熄滅15秒，重復5次后檢驗試件被焚情形，可設定燃燒，熄滅時間及重復次數，并可自動操作。適用于UL1581、UL13、UL444、UL1655之VW-1以及CSA之FT-1、FT-2。
貳、用途與組成
1、本設備適用于在規定火源直接燃燒下測定電線的不延燃性能。
2、該設備由大型燃燒室、控制部分、燃燒噴嘴、電磁閥、高壓點火器、電線試樣夾具、煤氣管、氣體源、內外火焰調節裝置、信號控制線組成。本機整個過程都采用全自動，如：電子點火、停燃時間、燃燒時間、燃燒次數都可自動完成。延燃時間踩一下腳踏開關即可。
其中燃燒室，采用鋁合金框架，A3烤漆外殼、門為可視鋼化玻璃。
3、控制部分
⑴燃燒次數：是用于預置燃燒次數，“復位(Reset)”鍵用于復位（燃燒時間、停止時間、延燃時間清零）點擊一下觸摸屏內的復位鍵即可。
⑵燃燒時間：可根據需要設定工作時間，單位為S(秒)、如設置00S0為0.1秒，15S0為15秒，停止時間的設置同燃燒時間設置。
⑶延燃時間：樣品測試線的蔓延時間。
(4）電源開關：是控制箱整體電源開關。
(5）風機：控制頂部排氣和兩側風門開關。
(6）點火：控制本生燈自動點火。
(7）氣源：控制本生燈氣體的閥門。
(8）照明：控制機箱內的照明情況
參、設備的技術性能
一、整套設備性能參數
1．電源：220V
2．功率：500W
3．含垂直、水平試驗裝置
4．依照UL1581、SEC、1080標準設計
二、燃燒室
1．有效空間：2m(長)*1.2m(寬)*2m(高)
2．外形尺寸：2m(長)*1.2 m(寬)*2.2m(高)
3．材質： 外部：鋁合金外框A3烤漆面板 內部：靜電烤黑色漆
4．觀察窗：1）大觀察窗一個，周圍用SUS304不銹鋼包邊
2）觀察視窗為鋼化玻璃
3）尺寸：500mm（高）*500mm（寬）
5．操作窗口：2個
1）內空尺寸：ф150mm ，
2）密封為長臂皮手套，長度為：600mm
3）外圍： 3.0mm不銹鋼包邊經加工成圓形狀
4）總外圍尺寸：ф220mm
6．排風系統：1）離心排氣扇一個
2）密封推拉板為2.0mm為不銹鋼
3）兩邊設有滑動槽
4）遙控操作裝置一組：采用氣缸控制
7．進風口：2個
1）尺寸：300*195mm
2）密封推拉板為2.0mm不銹鋼板
3）兩邊設有滑動槽
4）密封推拉板為嵌入式安裝，使密封性能好。
8．底部固定架：
1）尺寸：2m(長)*1.2m(寬)*40mm(高)
2）采用40mm*40mm鋁型材。
3）腳滑輪：4個帶鎖滑輪，4個腳杯固定位置。
9．照明設備：采用LED圓形燈一個
三．控制部分：
1．燃燒設定：0-99.9秒任意設定
2．停燃設定：0-99.9秒任意設定
3．燃燒計數：0-999次任意設定
4．具有全自動、燃燒、停燃、計數功能
5．流量計一個：0.1~1L/min
6．具有自動點火功能
7．點火為高壓打火方式
8．試驗部分與控制連接，采用航空插頭，接觸非常緊密
四．試驗部分
1．噴嘴：角度為20度
2．內焰調節手動
3．外焰調節手動
4．內焰接觸點標示尺1個
5．紙旗標示尺1個
6．試驗長度尺1把
7．火焰量測器1個
8．試驗固定架：材質：鋼板經細加工后烤漆，為純黑色
9．試驗盒為SUS304不銹鋼經細加工而成
10．試驗架底部：
1）2.0mm鋼板兩塊
1）尺寸：500mm（長）*500mm（寬）
2）顏色：為靜電烤黑色漆
11．垂直和水平試驗一體設計
12．試驗盒氣缸自動控制
五、氣源控制：
1．燃氣：自備，建議用甲烷
2．高精度流量計：1個（美國，德威爾品牌）
3．壓差計計：1個（美國，德威爾品牌）
4．本生燈：（美國漢堡進口品牌5025）
