ALC5000電網模擬電源裝置
- 用 途：
- 外銷電器/電子/電機制造廠 ■交換式電源供應器/變壓器測試 ■壓縮機/馬達相關產品測試 ■監視器測試 ■空調設備測試 ■各類電機制品測試 ■日光燈整流器測試 ■生產廠(品質保證/管制/壽命測試)等單位使用 ■輸出400Hz專用電源:軍用系統、航空系統、航海系統、超級電腦的交換式電源供應器等

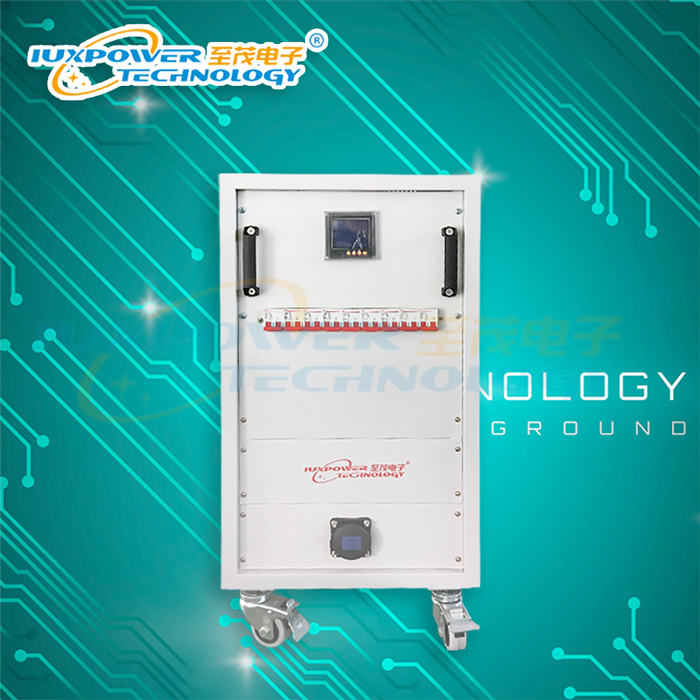

- ALC5000 電網模擬電源裝置
型號 Model ALC5005 ALC5010 ALC5020 ALC5030 ALC5060 ALC5100 ALC5200 ALC5500 ALC51000 ALC52000
容量 Capacity 5KVA 10KVA 20KVA 30KVA 60KVA 100KVA 200KVA 500KVA 1000KVA 2000KVA
制作方式 Working SPWM(正弦脈寬調制)
輸入INPUT 相數 Phase 1φ2W 3φ4W
電壓 Voltage 220V±10% 380V±10%
頻率 Frequency 47Hz - 63Hz
功率因素PFC 0.85-0.99(主動PFC，在滿載情況下可達0.99）
輸出OUTPUT 相數 Phase 1φ2W 3φ4W
相電壓 Voltage 0-320Vac A相：0-320VAC,B相：0-320VAC,C相：0-320VAC,相位：∮ab:0-359°,∮ac:0-359°
頻率 Frequency 40.00HZ-99.999Hz 0.001Step
最大相電流Current 21A 42A 21A 42A 84A 140A 210A 700A 1400A 2800A
波峰因素CF 3:1
反應時間Time 2ms
可承受最大反灌電流 ①當逆變器直接輸出是：可反灌10%；②當逆變器和電網模擬器組成循環時：可反灌100%
顯示 LCD Display 電壓 Vrms、電流Arms、頻率Fre、功率Wattage、功率因數 PF、無功功率Q
電源穩壓率 Linear Regulation
負載調整率 Load Regulation 0 . 1 %
頻率穩定率Frequency Regulation 1%
電流解析度 Current Resolution 0.01%
總波形失真 T.H.D 0.01A 1A
頻率解析度 Frequency Regulation 2%(純阻性負載)
電壓解析度 Voltage Resolution 0.001Hz
儲存組數Memory 0.1V
測量精確度 共9組，每組可記憶電壓、頻率值，可方便調用
設定精確度 電壓 Voltage 0.5%FS+5dgt
電流 Current 0.5%FS+5dgt
功率 Wattage 0.5%FS+5dgt
頻率 Frequency 0.01%FS+5dgt
組數 電壓 Voltage 0.5%FS
頻率 Current 0.1%FS
諧波編輯Harmonics Edito 步階LIST 共30組，每組可運行電壓、運行頻率、步階時間；最小時間設定10ms；循環次數99999
漸變STEP 共30組，每組可運行起始電壓、終止電壓，線性變化時間；最小時間設定10ms；循環次數99999
通訊接口IINTERFACE 可編輯任意諧波1-49次
LED顯示Disp Current RS232C｛IEE488.2(GPIB)R485可選｝
限流設定 I-LIM Set 電壓VDC，電流ADC
限壓設定 I-LIM Set O-Max Current(超過電流設定值電源保護，停止輸出）
DC部分 O-Max Voltage(超過電流設定值電源保護，停止輸出）
保護 Protection
直流
輸出 電壓Voltage 300V±10% 500V±10%
電流Current 16.7A 33A 40A 60A 120A 200A 400A 1000A 2000A 4000A
運行環境 Environment 過流 Over Current 過溫 Over Temp 過載Over Load 短路Short Circuit
冷卻方式Cooling 0-40℃ 相對濕度：10-90%RH
重量 Weight(Kg) 風扇強制冷卻
體積 W×H×D(mm) 60 880 1120 2240 4400 9900 11200 22000 44000
6000
5550×980×700 5550×1460×700 11200×1750×830 11540×1820×980 33080×1820×980 66160×1820×980 112320×1820×980
◆輸出電壓可達1000V ◆規格如有變更恕不另行通知
◆最大失真度在輸出120VAC (150V檔位) 及240VAC (300V檔位) 純阻性負載下測試。
