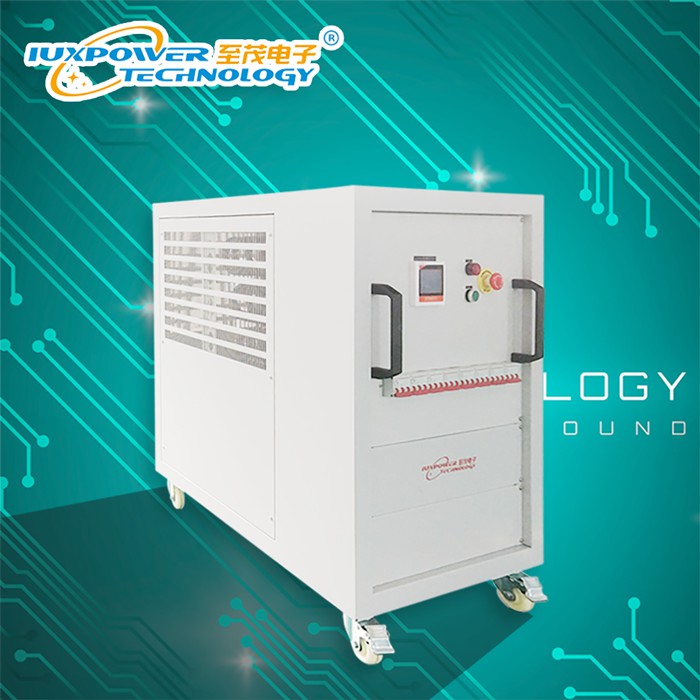

ALC25系列鐵路信號源
- 用 途：
- 外銷電器/電子/電機制造廠 ■交換式電源供應器/變壓器測試 ■壓縮機/馬達相關產品測試 ■監視器測試 ■空調設備測試 ■各類電機制品測試 ■日光燈整流器測試 ■生產廠(品質保證/管制/壽命測試)等單位使用
- ALC25系列線鐵路信號源
型號 Model ALC25-2000 ALC25-4000
容量Capacity 2KW 4KW
輸入 輸入額定電壓 AC220V（軌道、局部共用），50Hz
輸入電壓范圍 輸入額定電壓的±25%
輸入頻率范圍 47～63 Hz
輸入功率因數 ≥0.99
輸出
輸出電壓 軌道 AC220V ±6.6V AC220V ±6.6V
局部 AC110V±3.3V AC110V±3.3V
輸出電流 軌道 5.5A 10.9A
局部 7.3A 14.5A
輸出功率 軌道 1200W@220V 2400W@220V
局部 800W@110V 1600W@110V
輸出頻率 25HZ±0.4%
相位 兩主備模塊輸出電壓相位同步，局部電源相位超前軌道電源90°。
相位角精度 ≤±3度
總諧波含量 ≤3%
動態電壓響應 超調≤10%（負載0-50-100%變化時），穩定時間≤0.2秒
裝置過載能力 110% 10分鐘 ； 150% 10秒鐘
直流分量 輸出直流分量≤1V
顯示功能 電源、故障、供電LED指示
整機效率 (滿載) η≥88%
保護 輸出短路保護 電源輸出短路后，停止輸出
輸出過流保護 主機運行時，輸出負載110% ，模塊保護，故障燈亮， 并切換到備機工作
輸入欠壓保護 輸入電壓降壓到155±5VAC，故障燈亮，并切換到備機工作
輸入過壓保護 輸入電壓升壓到285±5VAC，故障燈亮，并切換到備機工作
輸出欠壓保護 200VAC±5V，保護并切換到備機
輸出過壓保護 235VAC±5V，保護并切換到備機
整機過熱保護 風冷，負載控制風扇調速，內部溫度大于85℃時保護
轉換方式 主備轉換，任一模塊故障時應能自動轉換至備用模塊，且拔出任一模塊時，另一模塊應能正常工作。
雙機切換時間 小于25毫秒
電磁兼容 TB/T 3073-2003標準 滿足鐵道行業TB/T 3073 2003標準的各項要求。
整機噪音 ≤60dB
其它 1）輸入、輸出隔離，軌道、局部輸出隔離。??2）全隔離控制
絕緣強度 絕緣電阻 ≥100MΩ
抗電強度 AC2000V 10mA 1min
MTBF ≥100000H
外型尺寸 1/2模塊（310×343×445mm）
工作環境 存儲溫度 -30℃~+55℃
工作溫度 -10℃~+50℃
相對濕度 ≤90%
大氣壓力 106-74.8Kpa ( 海拔高度2500米以下 )
接口定義 滿足鐵道部標準要求。
◆輸出電壓可達1000V ◆規格如有變更恕不另行通知
◆最大失真度在輸出120VAC (150V檔位) 及240VAC (300V檔位) 純阻性負載下測試。
