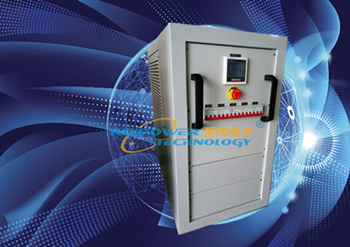

- 微電智能測試負載系統 大功率可調 產品概述： ZAI-RLC系列微電網電纜阻抗模擬系統由電纜線路模擬阻抗+架空線路模擬阻抗組成,能夠精確模擬電纜阻抗參數,電纜長度及規格根據用戶要求訂制,對應距離微網接入電纜的阻抗、感抗及容抗值，連接的公共低壓供電系統電纜長度的模擬，其步進50米(步進可訂制)，滿足分布式電源實驗檢測需要，是開發、驗證繼電保護程序等必備的試驗設備。 產品特點 ： 模擬微電網接入的線纜特性; 測量各種保護設備的跳閘時間試驗及數據采集; 短路電流的比較試驗,測試發生短路時對設備的影響; 功率傳輸的影響,線損對接入影響的分析依據; 可在控制臺上調節阻抗、感抗及容抗,實現高效率檢測; 阻抗由各相電阻電抗和電容組成,可配合電源設備進行測試和各項實驗; 模擬阻抗可以測量各個柜體的A/B/C及零線電流、電壓,具備相應的測量硬接點，測量精度±0.5%. 產品規格 : 項目 單位 標準參數值 功耗 KW 線路模擬阻抗 模擬檔位 1km線路模擬阻抗柜 m 由1段500m電流線路和1段500m架空線路組成 2km線路模擬阻抗柜 m 由1段1000m電流線路和1段1000m架空線路組成 1km線路模擬阻抗柜線路阻抗參數 5 0 0 m電纜線路 正序電阻R1 Ω 0.0121 正序電感L1 mH 0.046 正序電容C1 μF 2.078 零序電阻R0 Ω 0.0483 零序電感L0 mH 0.182 零序電容C0 μF 2.085 500m架空線路 正序電阻R1 Ω 0.0272 正序電感L1 mH 0.1859 零序電阻R0 Ω 0.0952 零序電感L0 mH 0.8365 2km線路模擬阻抗柜線路阻抗參數 1000 m電纜線路 正序電阻R1 Ω 0.02411 正序電感L1 mH 0.091 正序電容C1 μF 4.156 零序電阻R0 Ω 0.0965 零序電感L0 mH 0.364 零序電容C0 μF 4.169 1000 m架空線路 正序電阻R1 Ω 0.0544 正序電感L1 m H 0.3718 零序電阻R0 Ω 0.1904 零序電感L0 mH 1.673
