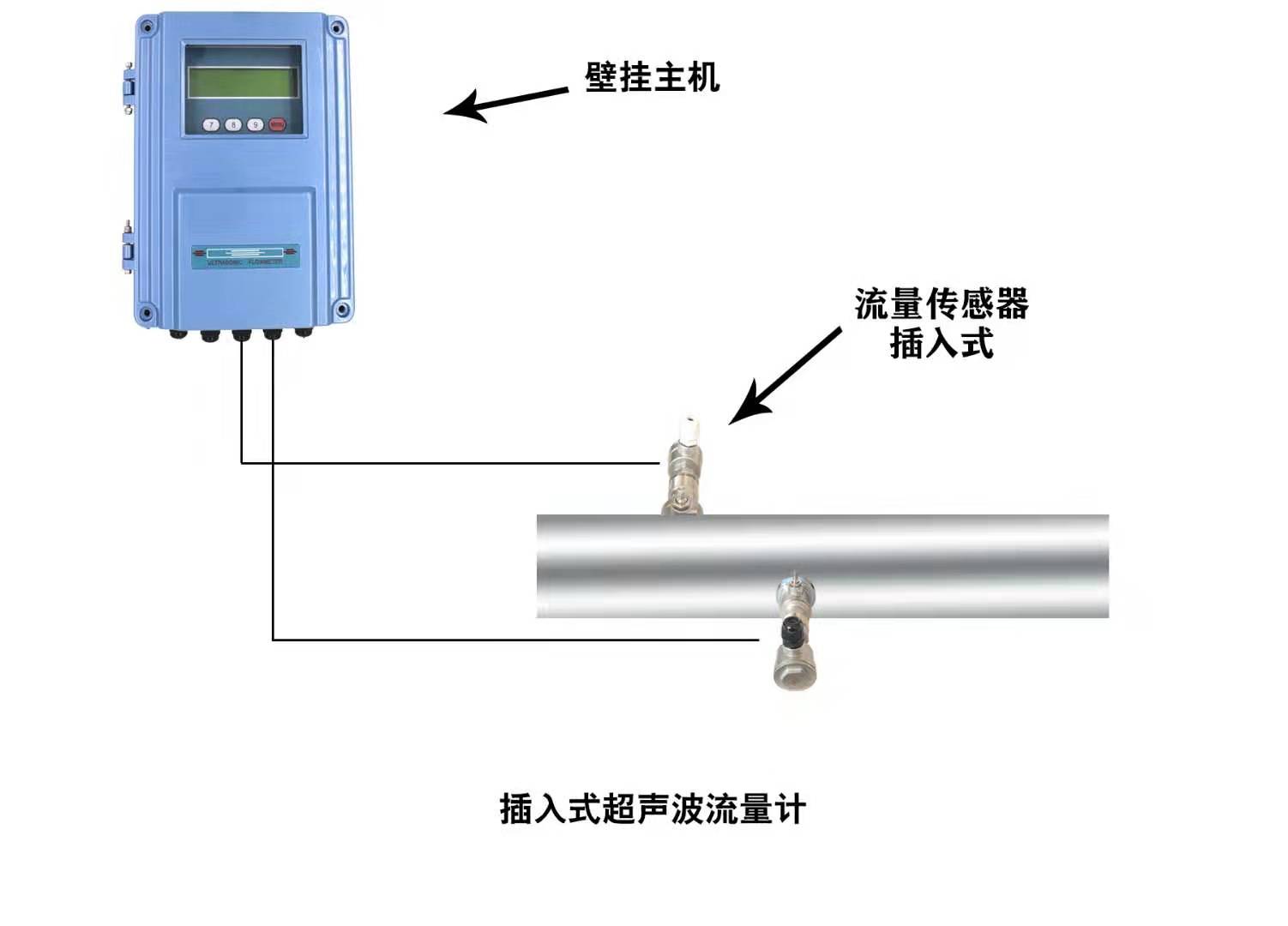

- 插入式傳感器是指在被測管道上利用專用開孔工具在不停產的情況下在線打孔，使傳感器和被測介質直接接觸從而實現流量測量的一種安裝方式，該款傳感器解決了外縛式傳感器在測量結垢較厚的管道時不易接收到信號及長時間測量信號衰減的問題，具有不停產安裝、免維護、與管徑無關、無壓力損失等特點。
??? 管道材質為碳鋼或不銹鋼時可直接焊接安裝，對于不可直接焊接的管道，如鑄鐵、玻璃鋼、PVC、水泥管等需配備廠家制作的專用管箍方可安裝，為防止漏水，用戶訂貨時請提供被測管道的準確外徑或周長。
標準插入B型 插入C型 加長插入B型
技術參數 標準插入B型（直插式） 插入C型（斜插式，極不常用） 加長插入B型（水泥管用）
適用管徑 ?DN80mm以上
材 質 ?球閥與探桿：不銹鋼316L；球閥底座：普通碳鋼(不銹鋼選配)
工作頻率 ?1MHz
適用管材 ?碳鋼、不銹鋼、鑄鐵、銅、PVC、鋁、玻璃鋼、水泥管等管道，允許有襯里
?備注：1、碳鋼、不銹鋼可直接焊接(不銹鋼管道必須采用不銹鋼底座，用戶訂貨時請注意)。
????? ?2、其它管采用管箍方可安裝(管箍材質：碳鋼,訂貨時請提供準確的管道外徑或周長)。
安裝方式 ?Z法
適用溫度 ?－40℃～160℃
開孔尺寸 ?Ф19mm(安裝時使用廠家提供的專用開孔器，可實現帶壓不停產安裝)
壓力等級 ?1.6MPa(安裝時壓力＜0.8MPa）
防護等級 ?IP68（可浸水工作，水深≤3米）
安裝空間 井壁到管壁≥550mm 井壁到管壁≥360mm 井壁到管壁≥700mm
長? ??度 186mm 228mm 330mm
介質種類 ?水、海水、污水、酒精、各種油類等能傳導超聲波的單一、均勻、穩定的液體。
介質濁度 ?≤20000ppm且氣泡含量小
信號電纜 ?SEYV75-2型專用屏蔽電纜，單根可加長到200米，布線時電纜應外加金屬套管以增加抗干擾性，
?并注意電纜不要與 高壓電纜并行，盡量避開變頻器等干擾源。
