- 1、適用范圍
對 重要設備的營運狀況24小時進行監控，利用計算機的存儲空間記錄設備的運行參數（包括振動、應力應變、溫度、壓力、風速等），設備一旦出現事故前兆或意外事件及時報警并盡可能多的采集事故信息，為了解事故現象和分析事故原因及造成的損傷提供可靠的數據?？捎糜跇蛄杭按笮徒ㄖY構健康狀態監測。
系統可完成應力應變、應變式傳感器、IEPE加速度傳感器、磁電式速度傳感器、熱電偶溫度傳感器以及4mA-20mA變送器的輸出信號的適調、采集和分析。
2、特點
2.1 TST1000為分布式結構，適合站點分散，站點內測點相對集中的場合；
2.2 充分考慮系統的可靠性、數據的真實性；
2.3 系統采用無限擴展的設計，完全滿足了大范圍測點結構監測的需要；
2.4 充分考慮防爆、防雷、防強磁、防振、防水、防塵等現場要求；
2.5 DMA方式實時傳送，實現了長時間數據傳送的高速、不漏碼、不死機，并連續記錄數據，不間斷的對所有數據實時識別；
2.6 內置DSP實時處理系統，所有數據均可根據現場要求，實時處理；
2.7 設備一旦出現故障前兆，及時報警，并實時海量采集所有故障信息，為了解故障現象和分析故障原因提供可靠的數據；
2.8 通訊方式可采用有線以太網、光纖、WiFi、3G、4G等通訊；
2.9 并聯采集系統，不會因個別采集器的故障引起整套系統的癱瘓；
2.10 具有斷電自動恢復和錯誤報告功能；
2.11 基于B/S，C/S構架的網絡版軟件，通過企業內部局域網和internet公共網實現多點遠程監控；
2.12 企業內部局域網和internet公共網上的授權終端均可登陸數據庫服務器，實現遠程專家會診。

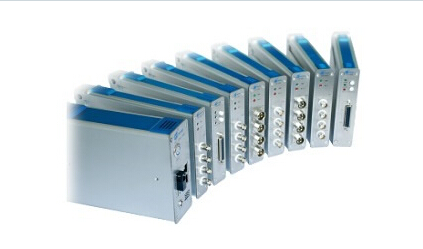

技術指標
1.1主機：最高采樣頻率200Hz（可以定制），每個通道獨立設置采樣頻率（支持靜態采集），網絡擴展或者光纖擴展，支持4G網絡傳輸；
1.2應變模塊：1/4橋（三線制）、半橋、全橋，模擬濾波+DSP數字抗混濾波器，量程：1000με、5000με（可定制），支持軟硬件調零，供橋電壓2V(可定制)，A/D轉換器24bit；
1.3振弦模塊：頻率測量范圍：500~5000（Hz），頻率分辨率0.1Hz，溫度分辨率0.1℃；
1.4電壓模塊：模擬濾波+DSP數字抗混濾波器，電壓量程：5000mV、5V（可定制），帶一次積分功能；
1.5溫度模塊：配接熱電偶和鉑電阻進行溫度測量，溫度分辨率0.1℃；
1.6橋式傳感器模塊：模擬濾波+DSP數字抗混濾波器，供橋電壓：2V、5V、10V（可定制），量程：5V、10V（可定制）；
1.7數字信號模塊：支持RS232/485/422、RJ45等標準通訊方式，配接（徠卡、天寶）GPS、靜力水準儀等數字信號輸出的監測設備；
1.8IEPE模塊：模擬濾波+DSP數字抗混濾波器，配接IEPE型加速度傳感器，量程：500mV、5V（可定制）；
1.9斷電模塊：遠程控制電源開關，控制儀器復位，可選擇網絡或短信方式；
1.10電流測試模塊：4~20(mA)，A/D轉換器24bit，精度等級0.1級，隔離電壓3000V(DC)；
2、監測內容
大型結構在線監測云平臺
在線監測分析系統軟件平臺
具有用戶管理、通道設置、組態管理等功能，這些設置功能需要有相應的管理權限的用戶才能使用，普通的用戶只具有瀏覽功能，或具有部分管理權限。
具有傳感器類型管理、工程單位管理、系統選項等功能。用戶可通過傳感器類型管理來管理傳感器的類型，在工程單位管理界面中，系統已經內置了多種常用工程單位，用戶可以新建自己的工程單位，也可以對已有單位進行編輯、刪除等工作。用戶可根據自己的習慣設置窗口布局。
具有組態管理功能，組態是按照多層的樹形結構的方式對系統設備進行管理。在組態中包含組織類、設備類、測點類等若干種基本的組態節點類型。各個組態節點類型之間的隸屬關系可以由用戶組織設定，也可以添加組態節點的類型。組態樹窗口位于系統界面的左邊，由三部分組成：組態、自定義組態、儀器組態。組態樹的節點一般有總站、分站、設備、動態測點幾層，在建立組態樹時依次建立各級節點。
