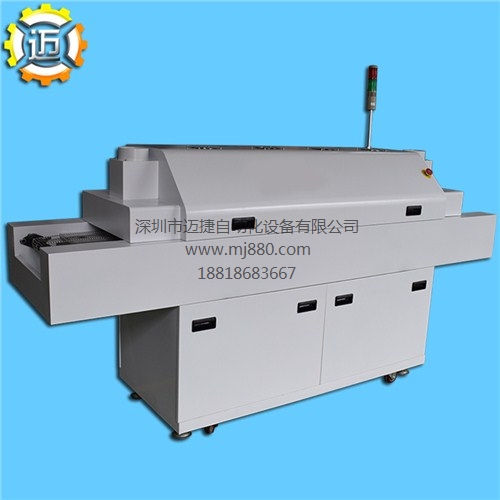

回流焊鏈條 回流焊鏈速 回流焊排風 邁捷供
1、產品參數
整機技術參數
型號
MJ-H6635A
控制方式
儀表
加熱溫區數量
上六下六
加熱方式
熱風循環
加熱區長度
2140MM
傳送網帶寬度
350MM
PCB尺寸
300mm-max
PCB限制高
25 MM
傳輸方向
左到右
傳送方式
網帶
網帶高度
880±20 MM
PCB運輸速度
0～1500mm/min
溫度控制精度
±1-2℃（靜態）
溫度控制范圍
0～400℃可設置
升溫時間
15min
過機時間
1.6min-max
適用焊料類型
無鉛焊料/有鉛焊料
電源
380V、50HZ/60HZ、三相五線
啟動功率
27KW
運行功率
3-7KW
運行速度
Approx.20min
外形尺寸
L3600*700*1300MM
重量
550kg
2、產品特點
① 加熱系統采用邁捷SMT專利發熱技術 。
② 采用進口的大電流固態繼電器無觸點輸出，安全、可靠，配備專用SSR散熱器，散熱效率大幅度提高，有效地延長其使用壽命。
③ 發熱部件采用進口優質元件，確保系統的高穩定性和可靠性，更能保證較長的使用壽命。
④ 發熱區模塊化設計，方便維修拆裝。
⑤ 具有溫度超差，故障診斷，聲光報警功能。
⑥ 獨立小循環運風設計，上下加熱方式，熱補償性好，熱效率高，省電，加溫速度快，適合BGA及CSP等元件優質產品焊接。特制強制熱風循環結構系統，使PCB及元器件受熱均勻，效率高，升溫速度快。
⑦ 運風系統采用先進的風道設計，運風均勻，熱交換效率高。
⑧ 預熱區、焊接區和冷卻區上下獨立加熱，獨立循環，獨立控溫，相鄰溫區溫差MAX可達100℃，不串溫，每個溫區的溫度和風速可獨立調節。
⑨ 采用進口高溫馬達直聯驅動熱風循環，熱風均衡性好，運行平穩，壽命長，低燥音。
⑩ 上位機控制，可切斷電腦，獨立控制，人機對話方便，界面清晰，形象直觀，可中英文隨時切換，各項參數設置實現數值化輸入準確、快捷
? 各溫區功率匹配適當，升溫迅速，從室溫至設定工作溫度約15分鐘。并具有快速的熱補償性能。
? 模塊化設計，結構緊湊，維護保養方便。
? 獨立的冷卻區，保證了PCB板出板時的所需的低溫。
? 傳動系統采用日本進口變頻馬達，配合1：150的進口渦輪減速器，運行平穩，速度可調范圍0－1500mm/min。
? 采用獨立滾輪結構及托平支撐，結合的不銹鋼網帶，運行平穩，適合BGACSP等焊接。
? 專用不銹鋼乙字網帶，耐用耐磨。長時間使用不易變型。
3、安裝使用條件
① 工作電壓：AC380V±10％；三相五線制；50Hz，也可接成220V。
② 環境溫度：5～40℃；
③ 相對濕度：不大于85％RH；
④ 電源開關：空氣開關
⑤ 裝機功率：18KW
⑥ 地面平整，周圍環境應無強烈的震動及腐蝕性氣體存在。
4、回流焊工藝
印刷板準備-錫膏準備-印刷錫膏-安裝帖片元件-通過回流焊-焊接完成-測試-整型修整-完成
5、售后服務
免費保修期
12個月
保修范圍
整機全部配件
保修方式
1、電話溝通，郵寄配件指導更換 2、上門服務
安裝、調試
上門安裝調試或遠程協助安裝調試
售后反應時間
郵寄配件（1小時內寄出），上門服務（工作時間4小時內出發）
