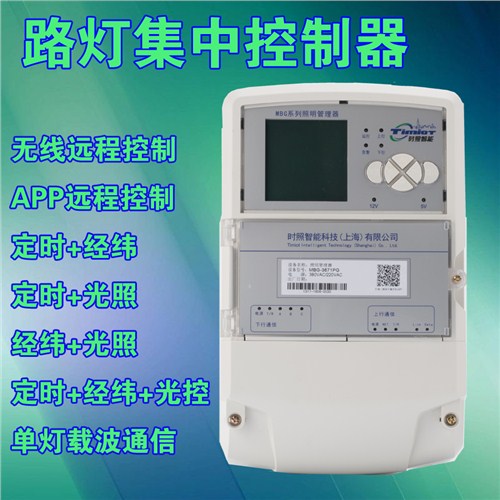

廣州路燈集中控制器超低價/廠家定制-時照供
概述
MBG-3XXX系列路燈集中控制器是智能道路照明解決方案中不可缺少的組成部分。該系統由照明集中管理器與平臺控制中心組成，通過三大運營商的GPRS/4G、以太網或專網實現相互間通訊。集中管理器協議參照GB/T 34923.3-2017, 方便與其他系統集成。
MBG-3XXX系列照明集中控制器與SLC系列單燈控制器一起使用的時候, 城市可以通過戶外照明系統的實現消減30%的能源消耗，
并節省20%的運營費用。我們通過集中控制器和單燈控制器可以對城市每條路段、每個路燈實現動態、智能和靈活的照明控制，提高城市安全性、同時也美化了城市。
MBG-3XXX系列主要功能特點
設備系統性能：采用Cortex-M3內核軍品級32位ARM芯片和計量專用芯片，速度快、精度高、功能強。
數據采集功能： 從單燈終端獲取各種數據，包含電壓、電流、有功功率、功率因數、故障信息、電量、亮燈時長、滅燈時長等信息。可以采集配電箱的三相電壓、供電電流、功率因數、總功率和總電量。
支持外接設備：支持外接光照度、車流輛檢測傳感器、PM2.5傳感器、氣象傳感器、智能電表、多回路電力采集器和電纜防盜設備。
多種策略組合：支持多種控制模式,內置調光模式、定時模式/經緯度模式/光照度模式/光照+定時組合模式/光照+經緯+定時復雜模式。
設備狀態提示：集中控制器內置聲光提醒功能,設備上線蜂鳴提示。
設備遠程升級：采用嵌入式操作系統，集中控制器可以通過遠程升級功能來實現設備的遠程固件更新。
獨立運行： 設備在與平臺通信失聯時可自主開關燈;內部存儲控制策略,掉電數據不丟失。
通信功能： 上行通信: 兼容三大運營商的GPRS,可選配4G/NB-IOT/LORA各種公網通信方式， 既可與中心站對接，也可與云平臺對接；
下行通信: 兼容電力載波PLC通信/LORA無線通信,實現單燈集中管理。
故障告警：異常開/關燈、燈具故障、供電停電/缺相、箱門異常開啟等重大故障主動報警，并有 開關燈日志。
控制功能：可以對配電箱的各個回路獨立控制，對集中控制器管轄范圍內單燈控制器終端進行單 盞燈開關控制、節能控制。
可視化功能：集中控制器標配液晶文本顯示屏,本地可以查看、修改參數與操作控制,方便實現場景和模式控制。
通信接口：RS-485接口，增配RS-232。
智能無線戶外照明控制系統
Tim-light智能照明管理系統由戶外照明控制器、無線網關和ILCS中心服務器通過web端的管理和控制軟件。Tim-light的控制系統可控制高壓鈉燈、鹵素燈、氙氣燈，LED和太陽能燈具、傳感設備，可在適應各種的戶外場景應用，包括但不限于：街道照明、樓宇照明、景觀照明道路照明、區域照明、工業照明。
電氣參數Technical Specifications
控制芯片/Controller 軍品級32位ARM芯片
實時時鐘/Real Time Clock 電池備份RTC
通信接口/Communication Port Modbus 485×1 可增配RS-232×1
電量計量/Power Metering 測量參數：電壓、電流、功率因數、頻率、千瓦和千瓦時； 計量精度：1%
模擬量采集/Analog Acquisition 3相交流電壓，直接輸入；3相交流電流，經一次電流互感器 輸入，≤5A時可直接輸入
額定功率/Power Waste ＜5W
輸入輸出數量/IO Quality 繼電器輸出：6路獨立濕接點，觸點AC220V/16A（阻性負載）； 開關量輸入：7路隔離輸入
設備供電/Power Supply 通用AC輸入220VAC±20%或者3×220VAC±20%，50／60Hz
載波頻段/PLC Frequency Band 25kHZ-325kHZ
通信/Communication 比較大通信速率:3600bps 傳輸間隔：8-10包每秒
傳輸:1.3 dBm @ BW = 1khz（- 28.7 dBm / Hz） 性 能：路由超時時間30S
設備自檢時間：1分鐘 路由級數：12級
網絡中的比較大節點：400 網絡類型：自組網，樹型網狀網
網絡容錯: 自愈網絡 網絡維護：鏈路自優化
信道接入：避免帶沖突的載波偵聽多路訪問協議（CSMA/CA）與自適應后退方案和信道訪問優先 級
數據保護: 128位的AES加密
標準浪涌防護/Standard Surge Ⅳ類 (6,000V)
Protections
環境條件/Operating Conditions -40℃-85℃(20%-90%不結露）
軟件平臺/ILCS Management 基于Web的軟件允許用戶遠程配置集中管理器本地參數、監控、控制和報告
設備尺寸:281*175*95mm
設備選型Equipment Selection MBG3-A-B-1-C-D
A: 輸出回路數量; 2—2回路，4—4回路，6—6回路
B: 狀態反饋數量; 3—3路反饋，5—5路反饋，7—7路反饋
1: 485通信接口數量; 1—1×485
C: 下行通信類型; P—PLC電力載波，L—LORA無線通信,N—無 下行通信模塊；
D: 公網通信類型; G—GPRS，E—以太網，Q—全網通，N—NB- IOT窄帶物聯網，4—4G;
型號MBG3671PG: 表示集中控制器為3相電輸入，6路繼電器輸出，7路狀態反饋，1路485通信， 行PLC電力載波，公網通信方式為GPRS。
