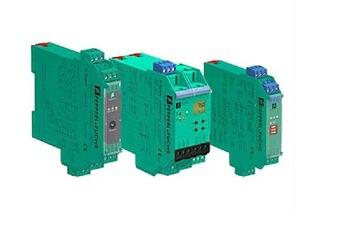

倍加福安全柵KFD2-STC4-EX1倍加福安全柵KFD2-UFC-EX1.D倍加福安全柵K-LB-1.30G
- 倍加福安全柵KFD2-STC4-EX1倍加福安全柵KFD2-UFC-EX1.D倍加福安全柵K-LB-1.30G
K系列安全柵保證現場設備和控制室之間可靠&經濟的信號傳送。無論用戶單一的選擇信號隔離模塊或者進行大規模的系統集成，K系列產品都能提供面向應用的解決方案。
供電導軌：
供電導軌插入標準的35mm DIN導軌內，只需簡單的固定安裝到位即可。供電導軌在給模塊供電的同時，還可以采集各個模塊的故障信息。使用導軌供電的方式極大的減少了布線和維護的費用，同時方便擴展。當需要增加新的模塊時，只需要將模塊插在供電導軌上。
K系統技術
K系列隔離式安全柵能夠為用戶提供全方位的解決方案，K系列安全柵保證現場設備和控制室之間可靠&經濟的信號傳送。無論用戶單一的選擇信號隔離模塊或者進行大規模的系統集成，K系列產品都能提供面向應用的解決方案。
產品組合
K系列產品為用戶提供了廣泛的本安接口儀表解決方案，可以將很多簡單信號轉換成為高級功能模塊能夠識別的信號。
產品闡述
輸入0/4 mA ... 20 mA
2 x輸出0/4 mA ... 20 mA
一般規格
信號類型模擬輸入
功能安全相關參數
安全完整性等級（SIL）SIL 3
供應
連接電源導軌或端子14 +，15-
額定電壓20 ... 35 V DC
紋波在供應公差范圍內
功耗1.8 W
功耗2.4 W
輸入
連接側現場側
連接端子1 +，2-，3或5-，6+
輸入信號0/4 ... 20 mA
開路電壓/短路電流端子1 +，3-：22.7 V / 38 mA
電壓降端子5,6：在20 mA時≤2.4V
輸入電阻端子2,3：最大76Ω
終端1 +，3：最大500Ω（250Ω負載）
可用電壓端子1 +，3：≥20V，20 mA
產量
連接側控制側
連接端子7-，8 +，9; 10-，11 +，12
在20 mA時負載0 ...550Ω
輸出信號0/4 ... 20 mA（過載> 25 mA）
紋波最大。 50μVAms
轉移特征
偏差在20°C（68°F），0/4 ... 20 mA
≤10μA含量校準，線性，滯后，負載和電源電壓波動
頻率范圍字段側進入控制端：帶寬為0.5 Vpp信號0 ... 7.5 kHz（-3 dB）
控制側進入現場側：0.5 Vpp信號帶寬0.3 ... 7.5 kHz（-3 dB）
建立時間為200μs
上升時間/下降時間為20μs
指標/設置
顯示元件LED
在前面貼標簽的標簽空間
指令一致性
電磁兼容
指令2014/30 / EU EN 61326-1：2013（工業區）
一致性
電磁兼容性NE 21：2011
防護等級IEC 60529：2001
環境條件
環境溫度-20 ... 60°C（-4 ... 140°F）
