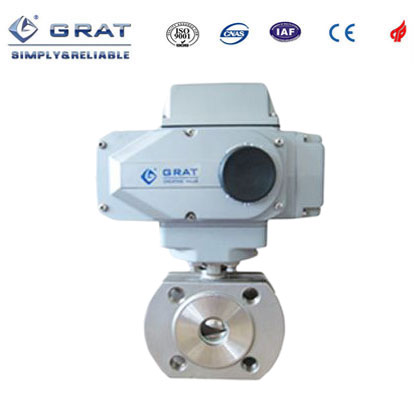

一、電動V型球閥產品簡介：
電動V型球閥為電動單元組合儀表中執行單元，可實現比例調節，接收ON-OFF或4-20mAC或1-5VDC的信號進行比例動作的小型、堅固、高精度的電動執行機構， 動作靈敏，并采用轉角直接指示和反饋，開關型只需輸入單相電源即可控制運轉、實現對壓力、流量、溫度、液位等參數的調節。閥芯上開有V型切口，與硬密封閥 相對轉動產生剪切力，可將纖維切斷，防止卡死。特別適用于泥漿和含有纖維性介質，以及含有微小固體懸浮物介質的調節。
電動V型球閥卓越的調節性能，使產品廣泛應用于石油化工、精細化工、造紙、冶金、污水處理，鍋爐給水等各種工業領域的高精度調節環節。實現管道中介質流量調節和切斷，以達到生產過程按一定的規范進行。
三、電動V型球閥產品參數
公稱通徑：DN15-DN200（更大口徑敬請聯系我公司索取詳細資料）
公稱壓力：PN1.6MPa
連接方式：法蘭連接
閥座形式：PTFE軟密封
閥體材質：SUS304 SUS316 WCB
閥芯材質：SUS304 SUS316 WCB
動作時間：15秒、30秒（可選）（0-90°）
工作電源：AC220V AC380V DC24V
控制信號：4～20mA 0～5V
輸出信號：4～20mA 0～5V
工作壓力：PN1.6Mpa PN2.5Mpa PN6.4Mpa
介質溫度：≤220℃
環境溫度：≤50℃
適用介質：食品、潤滑脂、纖維狀流體、水、油品、氣體
死 區：0.1%-3.0%可調
四、電動V型球閥產品資料
1.電動V型球閥安裝尺寸
通徑DN(mm)
d
L
D
K
D1
n-md
f
H
w
15
14
35
90
65
46
4-M12
2
190
195
20
19
38
100
75
56
4-M12
2
195
196
25
24
42
110
85
65
4-M12
2
210
196
32
29
50
130
100
76
4-M16
3
220
196
40
38
60
145
110
84
4-M16
3
230
196
50
48
70
160
125
99
4-M16
3
265
196
65
64
95
180
145
118
4-M16
3
300
255
80
76
118
195
160
132
4-M16
3
325
255
100
95
140
215
180
156
4-M16
3
350
255
125
118
195
245
210
184
4-M16
3
375
255
150
150
260
280
240
211
4-M20
3
420
255
200
200
350
335
295
266
4-M20
3
460
255
