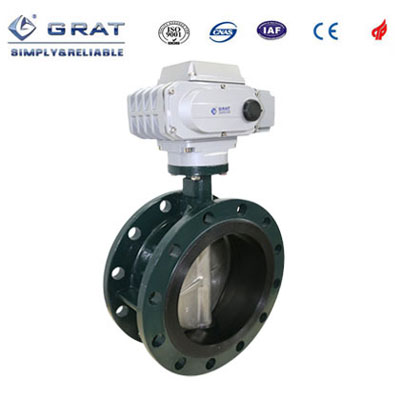

??? 一、法蘭式電動蝶閥產品簡介
??? 法蘭式電動蝶閥采用無銷釘結構，有效避免長期運行銷釘脫落。適用介質：水、油品等液態介質。產品廣泛應用于各種工業介質的溫度、壓力、流量調節和切斷。廣泛應用于石油、化工、食品、醫藥、輕紡、造紙、水電、船舶、城市給排水、冶煉能源等系統中，非腐蝕性的氣體、液體、半流體以及固體粉末管線和容器上作為調節和截流裝置使用。
??? 三、法蘭式電動蝶閥產品參數
??? 公稱通徑 ? DN50～DN600
??? 工作電源 ? AC220V，AC380V, DC24V
??? 介質溫度 ? -20~120℃
??? 環境溫度 ? -30℃－60℃
??? 公稱壓力 ? 0.1～2.5MPa
??? 動作時間 ? 15S/30S/60S
??? 適用介質 ? 水，油品，氣體、腐蝕性介質等
??? 控制方式 ? 調節或開關控制
??? 輸入信號 ? 4-20mA/0-5V~10V(備選）
??? 輸出信號 ? 4-20mA/0-5V~10V(備選）
??? 連接方式 ? 法蘭式
??? 密封形式 ? 軟密封
??? 閥體材質 ? WCB、QT450-10、HT200、HT250、SUS304、SUS316
??? 閥板材質 ? WCB、QT450-10、HT200、HT250、SUS304、SUS316
??? 轉軸材質 ? 2Cr13
??? 密封圈材質 ????? 丁腈耐油橡膠、EPDM、PTFE、PPL等
??? 閥桿密封 ? NBR、HNBR
??? 填料材質 ? 柔性石墨
??? 防護等級 ? IP67
??? 制造標準 ? GB/T 122387-89
??? 法蘭標準 ? GB9113-2000、GB17241.6-1998
??? 結構長度標準GB12221-89
??? 檢驗標準 ? GB/T 13927-92
??? 四、法蘭式電動蝶閥產品資料
??? 1、法蘭式電動蝶閥安裝尺寸圖表 ?
口徑（DN)
D1
D2
n-ΦD
L
H2
H1
W1
W2
50
125
165
4-Φ18
108
290
70
196
145
65
145
185
4-Φ18
112
303
76
196
145
80
160
200
8-Φ18
114
315
89
196
145
100
180
220
8-Φ18
127
330
104
196
145
125
210
250
8-Φ18
140
350
120
196
145
150
240
285
8-Φ23
140
370
132
196
145
200
295
340
12-Φ23
152
443
167
255
184
250
355
395
12-Φ28
165
482
202
255
184
300
410
445
12-Φ28
178
510
239
255
184
350
470
505
16-Φ28
190
545
265
255
184
400
525
565
16-Φ31
216
660
308
355
273
450
585
615
20-Φ31
222
682
341
355
273
500
650
670
20-Φ34
229
720
381
355
273
600
770
780
20-Φ40
267
823
476
355
273
