- 回彈模量測定儀
本儀器適用于在室內對細顆粒土或粒徑20mm以下的級配集料試件進行回彈模量測定。
（2）回彈模量測定儀主要技術參數：
1.杠桿比： 10:1
2.承載板面積： Φ25.2mm-5cm2
Φ37.4mm-11cm2
Φ50.5mm-20cm2
（3）回彈模量測定儀適用于在室內對細顆粒土或粒徑20┮韻?BR>的級配集料試件進行回彈模量測定。回彈模量測定儀主要技術參數：
杠桿比：10:1；
（4）回彈模量測定儀承載板面積：
Ф25.2椒嚼迕祝戶?4椒嚼迕祝戶?5椒嚼迕祝?BR>回彈模量測定儀,回彈模量,土基回彈模量,路基回彈模量,彈性模量測定儀結構及操作方法

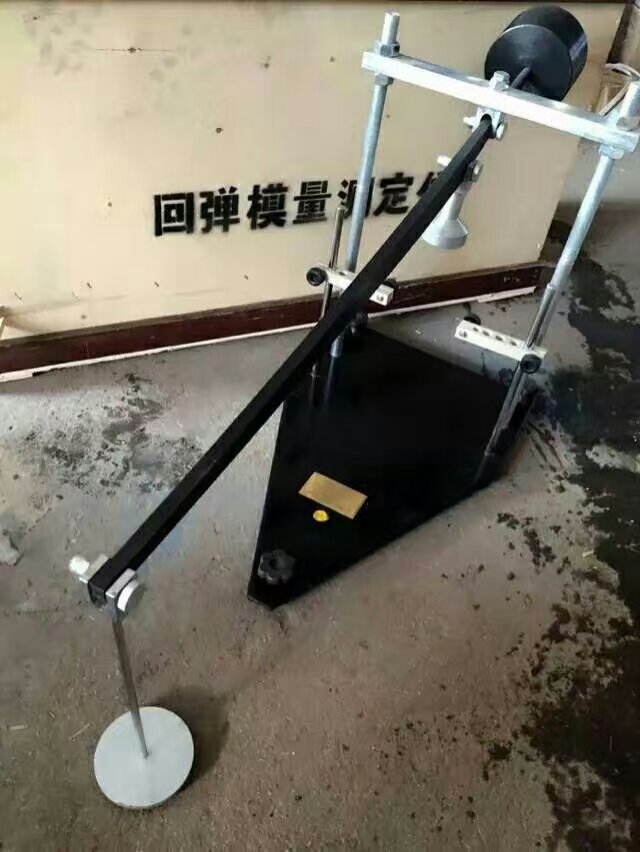

? 本測定儀由上環、下環、接觸桿、千分表和緊定螺釘組成，（參見附圖）
（5）回彈模量測定儀試驗開始前，將彈性模量測定儀放置于平整的
平面上，旋出試塊緊定螺釘，裝上千分表，送開固定板緊定螺釘，取下固定板，則測定儀已在試
塊上定位。將測定儀連同試塊置于壓力試驗機的下壓板上，試塊中心與壓力機下壓板中心對準，
千分表調零。
回彈模量測定儀開動壓力機，當上壓板與試件接近時，調整球座，使接觸均衡，以0.2-0.3mpa/s
的速度連續而均勻地加載到Pa（即試件預期破壞荷載值的40%），然后以同樣速度卸荷至零，如
此反復預壓3次。在預壓時，觀察壓力機及千分表是否正常。試件兩側千分表變形之差，不得大于
變形平均值的15%，更不能正負異向，當采用100mm×100mm截面的試件時，其兩側變形之差，
不得大于變形平均值的20%，回彈模量測定儀否則用硬木輕敲球座調整，或調整試件位置。用上
述速度進行第四次加荷，先至初載荷,先至初載荷PO（約為0.5MPA），保持30S，分別讀兩側千分
表△O，然后加荷至PA，保持約30秒，分別讀兩側千分表△A，分別計算兩側變形增值△A-△O，并
計算出平均值，設為△4；讀取△A后即以同樣速度卸荷至PO，保持約30秒，分別讀兩側千分表讀數△00，同上步驟，進行第五次加荷，求出△50回彈模量測定儀△5與△4之差應不大于0.00（L=150mm）,否則，應中伏上述步驟，直至兩次相鄰加荷變形值之差符合要求，以最后一次變形值△0為準。然后卸去千分表，以同樣速度繼續加荷至試件破壞，記下循環軸心抗壓強度Ra.
