<![CDATA[<blockquote id="0wc0x"><tt id="0wc0x"><em id="0wc0x"></em></tt></blockquote>]]>|
|
| |
| <![CDATA[<nobr id="0wc0x"></nobr>]]> | |
| |
檢測認證人脈交流通訊錄
- 一.瀝青粗集料壓碎指標測定儀目的與適用范圍
集料壓碎值用于衡量石料在逐漸增加的荷載下抵抗壓碎的能力，是衡量石料力學性質的指標，以評定其在公路工程中的適用性。
二 .瀝青粗集料壓碎測定儀儀具與材料

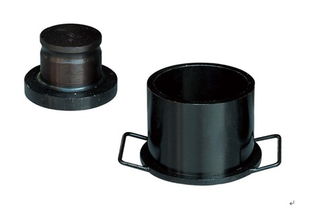

1)石料壓碎值試驗儀：由內徑150㎜、兩端開口的鋼制圓形試筒、壓柱和底板組成，其形狀和尺寸見圖T 0316-1和表T 0316-1。試筒內壁、壓柱的底面及底板的上表面等與石料接觸的表面都應進行熱處理，使表面硬化，達到維氏硬度65。并保持光滑狀態。
部位尺寸(㎜)?
試筒內徑150±0.3、高度125～128、壁厚? ≥12?
2)金屬棒：直徑10㎜，長450㎜～600㎜，一端加工成半球形。
3)天平：稱量2㎏～3㎏，感量不大于1g。
4)標準篩：篩孔尺寸13.2㎜、9.5㎜、2.36㎜方孔篩各一個。
5)壓力機：500kN，應能在1Omin內達到400kN。
6)金屬筒：圓柱形，內徑112.0㎜，高179.4㎜，容積1767㎝3。
三. 瀝青粗集料壓碎指標測定儀試驗準備
1采用風干石料用13.2㎜和9.5㎜標準篩過篩，取9.5㎜～13.2㎜的試樣3組各3000g，供試驗用。如過于潮濕需加熱烘干時，烘箱溫度不得超過100℃，烘干時間不超過4h。試驗前，石料應冷卻至室溫。
2每次試驗的石料數量應滿足按下述方法夯擊后石料在試筒內的深度為100㎜。
