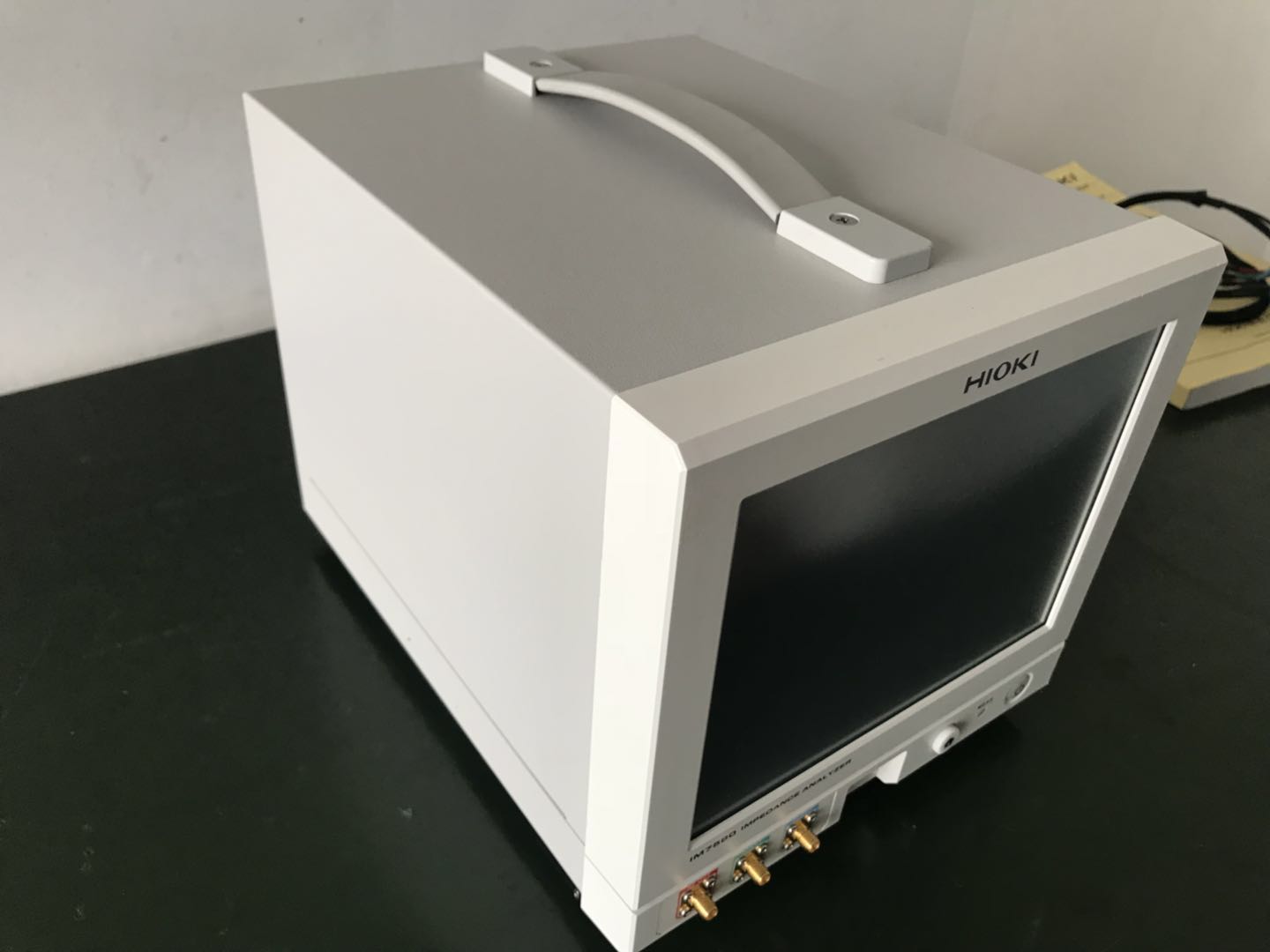

日置 HIOKI IM7580 阻抗分析儀
東莞市泰成電子儀器經營部
簡稱“泰成電子”
王生：13318450786（微信同號） 郵箱：tc13318450786@126.com
在線QQ：2370067237 地址：廣東省東莞市塘廈鎮新頭村社區
重要提示:如果您找不到聯系方式,請看圖片,或百度搜索“東莞泰成儀器”陳生,謝謝!
特征性
最快0.5ms，高速、高穩定測量，節省空間的半個機架大小
測量頻率1MHz~300MHz
測量時間：最快0.5ms
基本精度±0.72%rdg.
緊湊主機僅機架一半大小、測試頭僅手掌大小
豐富的接觸檢查功能（DCR測量、Hi-Z篩選、波形判定）
使用分析功能在掃描測量頻率、測量信號電平的同時進行測量
描述
阻抗分析儀IM7580s：等效電路分析功能
能夠以測量結果為基礎推測5種等效電路模式的常數。 而且，可以通過模擬功能，使用推測結果或者任意的常數來顯示頻率特性的理想值。 此外，使用比較器功能，還能夠確定測量結果是否在判定區域內。
阻抗分析儀IM7580系列：使用SMD治具IM9201進行LCR測量
IM7580系列5種機型的測量頻率覆蓋了1MHz?3GHz。
和用于6種尺寸SMD的測試治具IM9201組合使用，能夠簡單準確的測量樣品。
阻抗分析儀IM7580系列：區域判定功能
分析模式的比較器功能中，可以確定測量值是否進入了任意設置的判定區域內。 “區域判定功能”是設置上限值和下限值的范圍，并以IN/NG來顯示判定結果。
阻抗分析儀IM7580系列：峰值判定功能
分析模式的比較器功能中，可以確定測量值是否進入了任意設置的判定區域內。
“峰值判定功能”是以上限值、下限值、左限制、右限值來設置范圍，并以IN/NG來顯示測量的峰值是否在判定區域內。
阻抗分析儀IM7580系列：SPOT判定功能
分析模式的比較器功能中，可以確定測量值是否進入了任意設置的判定區域內。
“SPOT判定功能”是選擇任意的掃描點和參數，最多進行16點的判定。
阻抗分析儀IM7580系列：比較器功能
使用比較器功能，可以確定測量值是否進入了任意設置的判定區域內。
適用于判定樣品是否合格的功能。
阻抗分析儀IM7580系列：接觸檢查功能
使用接觸檢查功能，能夠檢查樣品和測量端口的接觸狀態，并確認接觸不良情況和連接狀態。
阻抗分析儀IM7580系列：測試頭的連接方法
測試頭的連接線連接阻抗分析儀。
稍微彎曲扭力扳手的手柄后擰緊螺母（0.56 N?m）。
請注意不要擰過頭。
精度計算軟件
僅需輸入數值即可輕松計算精度。
