- 一、概述

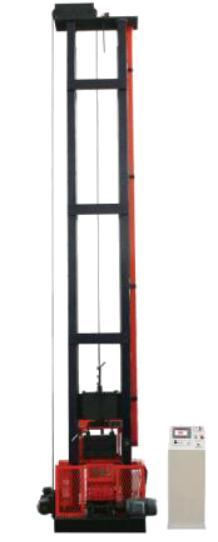

該試驗機適用于進行鐵素體鋼的無塑性轉變溫度試驗。無塑性轉變（NDT）溫度是指按ASTM E208a-1995、GB 6803-2008標準試驗時，標準試樣發生斷裂的最高溫度，它表征含有裂紋的鋼材在動態加載屈服應力下發生脆斷的最高溫度。
該機結構新穎，由框架部分、提升系統、錘體、砧座、安全防護系統、防傾倒機構及控制系統組成。該機可以通過調整配重鉈數量和調整沖擊高度方法調整沖擊能量，試樣對中準確快速，能量范圍無級可調，具有能量自動顯示功能。自動化程度高，具有多道安全保護機構，使用安全可靠。
該機工作方式為自由落體式，如果操作不當會有一定的危險性，因此該機設計了完美的安全保護系統，以確保操作過程中人身及設備的安全。
該機的電氣控制系統采用PLC進行控制，采用觸摸屏顯示形式實現完美的人機對話方
式，自動化程度高，并具有多道安全保護機構，使用安全可靠。
二、設備組成：
8000J NDT落錘沖擊試驗機主要包括以下部分：
1、主機（框架、提升 、錘體、砧座等） 一臺；
2、PLC控制系統 一套；
3、安全防護裝置 一套；
4、電控操作柜 一臺；
5、低溫槽 （可選項） 一臺；
三、主要技術參數
1 落錘試驗機總錘體 405kg（配重鉈20kg/塊 共10塊）
2 基本錘重 205kg
3 錘頭質量誤差 ≤±1%
4 配重塊質量誤差 ≤±0.5%
5 落錘試驗機打擊的最大能量 8000J
6 打擊的能量范圍 3500～8000J
7 最大沖擊高度 2000mm
8 立柱與底座垂直度 0.5mm
9 立柱之間水平度 0.5mm
10 試樣對中精度 ±1mm
11 錘體沖頭半徑 25mm
12 提升高度指示偏差 ≤0.3﹪mm
13 提升高度分辨率 １mm
14 沖頭、砧座的支撐臺和終止臺的硬度 ＞58HRC
15 工作水平度 0.1/1000mm
17 工作時噪音 ＜75dB
18 主機功率 2.5KVA
