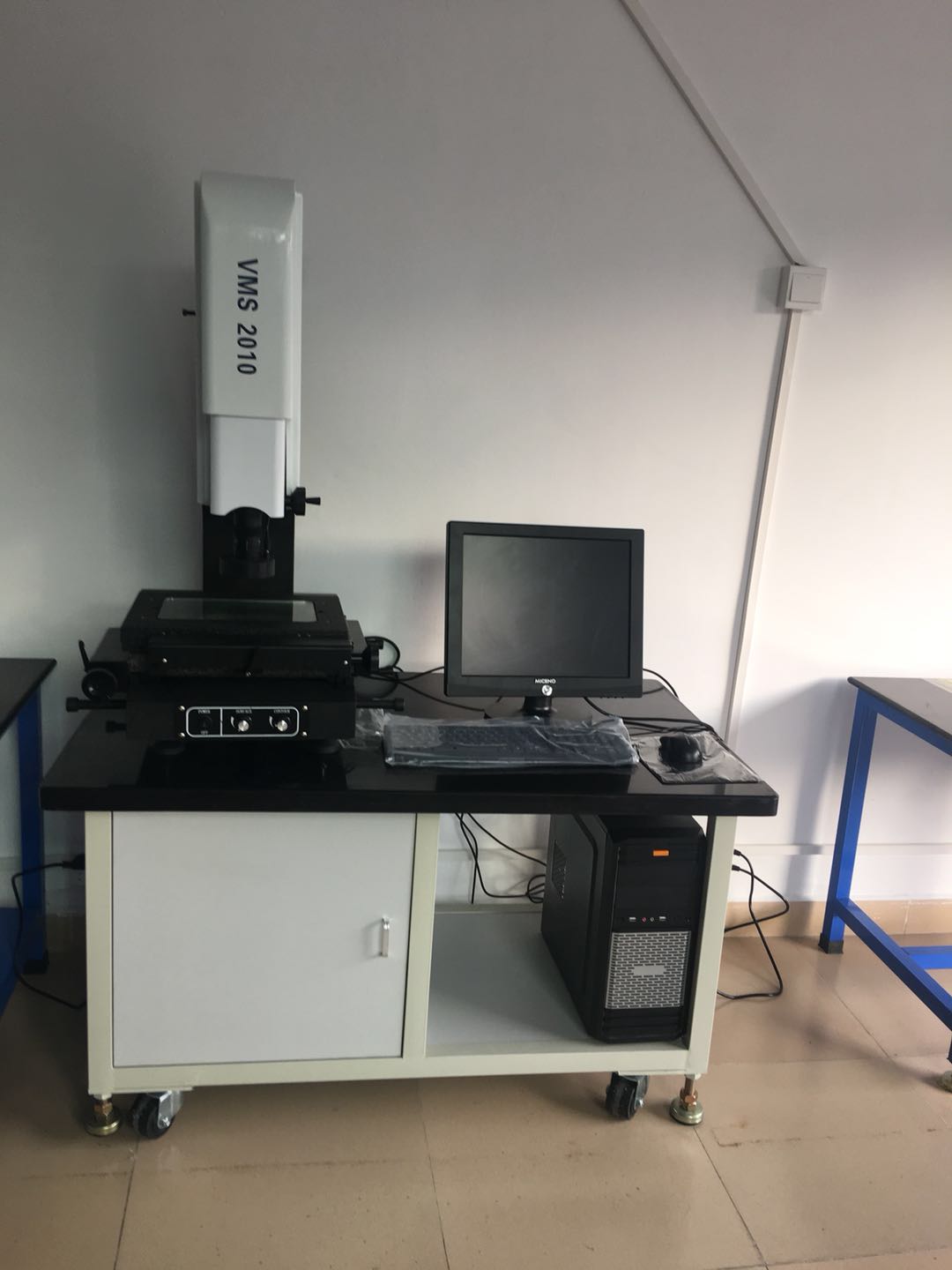

2.5次元影像測量儀VMS-2010 可測高
- 用 途：
- 廣泛應用于各種行業。如：電子元件、精密模具、刀具、彈簧、導電橡膠、油封止閥、照相機零件、腳踏車零件、汽車零件、PCB加工等，也可用于教學、科研、產品研發等領域
- 2.5次元影像測量儀VMS2010技術參數
技術參數：
儀 器 型 號 2010M/N/A
工作臺 大理石臺尺寸(mm) 356×266
玻璃臺尺寸(mm) 260×160
測量行程(mm) 200(X)×100(Y)
Z軸調焦行程(mm) 150
測量與瞄準系統 美國TEO攝像機（CCD）彩色1/3″ SONY芯片組41萬像素
桂光變焦物鏡倍率:0.7-4.5X 工作距離:90mm
視頻放大倍率:30-225X 顯示分辨率:0.001mm
專用測量軟件
示值誤差 X.Y≤(3+L/200)um Z≤(4+L/150)um(L為被測長度單位:mm)
照明系統 表面光源及透射光源均為LED，底燈綠光，亮度可調。
外形尺寸(mm) (長×寬×高) 650×485×930
儀器重量（kg） 150
儀器電源 220V（AC）50HZ
注：含電腦主機+17寸顯示器+儀器桌子
一、硬件：
全采用大理石底座，立柱、工作臺。穩定性好，結構剛性強,機器永不生銹
X,Y獨立運動,減少機械誤差,保證X、Y水平運動精度；
大理石工作臺，平面度好，硬度好，不易劃傷，經久耐用；使用壽命長
工作臺X、Y向垂直度高，保證坐標測量精度達5+L/150即使工件沒有擺正也可達到很高的測量精度；
Z軸升降采用平衡錘結構，保證Z軸升降平穩而且手感一致；
單軸線性補償精度達5+L/150，非線性補償達5+L/250（國內最高）；
一體式機臺支架，使操作更加方便，符合人體工學；
提供12個月保修期，終身維護，一經選用再無后顧之憂。
二、軟件：
軟件有類似XCEL報表功能。測量數據可與EXCEL數據無縫連接
根據報表數據可以直接進行SPC數據分析，自動計算CA,CP,CPK,MAX,MIN,RANGE,AVG,STD等關鍵參數。
自動輸出公差并能以顏色、聲音、標識報警，最特別的是可進行產品適時尺寸跟蹤。
在影像測量行業首次引入了亞像素測量功能，對測量者沒有任何專業要求。相對同行產品，為使用者節省3/5至少的測量時間，極大的提升了測量效率。
可以測量各種復雜圖形包括曲線。
高精度，穩定的影像測高功能（精度可達1μm）。還可以測量平面度
強大的拍地圖功能，可以任意大小的工件自動完整的拍下來，并可實現虛擬測量。
