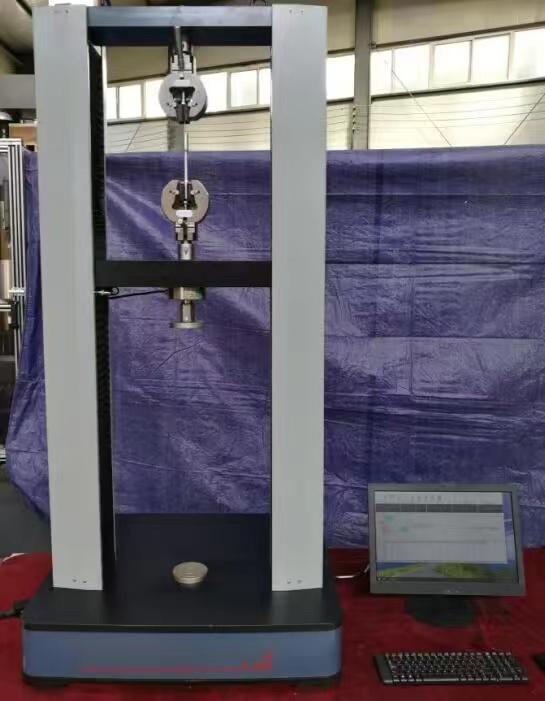

- MWD-W10PVC板握釘力拉力試驗機
一、公司簡介：
國內電子式萬能試驗機起步于90年代初，我公司是最早引進國外領先技術、開發研制人造板萬能試驗機的企業。為提高企業產品的技術水平，公司先后引進日本島津公司、德國DOLI公司、美國MTS公司先進技術，使公司的產品技術水平躍上了一個新的臺階。公司與清華大學、北京航空航天大學、東北林業大學、華中理工大學、浙江大學、洛陽工學院、四川農業大學等著名高校共建力學實驗室，為高校教學與科研提供了可靠的試驗手段。
二、試驗機能滿足的試驗方法標準：
GB/T16491-1996《電子式萬能試驗機》、GB17657-1999《人造板及飾面人造板理化性能試驗方法》，GB2611-92 《試驗機通用技術要求》GB/GB/T16825-1997《拉力試驗機檢驗》及GB/T528-1998中的要求和GB、ISO、ASTM、DIN等多種標準的數據處理,還可以根據用戶提供的標準及要求進行添加和補充。本試驗機，主要進行內結合強度試驗、表面結合強度試驗、表面膠合強度，抗拉強度試驗，靜曲強度試驗，彈性模量試驗，握螺釘力試驗等多項人造板及飾面人造板的理化性能試驗。具有試驗速度設定，試驗力值顯示，最大試驗力值顯示功能。同時，還具有限位保護和過載保護等功能。
三、主要技術指標：
1. 最大試驗力: 10kN
2. 測 量 范 圍: 最大試驗力的0.4%-100%。
3. 試驗力精度: 優于示值的±0.5%
4. 試驗力分辨力: 1/300000(全程不分檔或等效6檔)
5. 橫梁位移測量精度:分辨率高于0.001mm
6. 變形測量精度: ±0.5%（在0.2-10mm范圍內）
7. 試驗速度范圍: 0.01-500mm/min，無級調速
8. 速度控制精度: ±1%(0.01-10mm/min); ±0.5%(10-500mm/min)
9. 恒力、恒變形、恒位移控制范圍: 0.2%-100%FS
10. 夾具形式: 國標6套夾具
11. 整機電源:單相,220V±10%,50Hz，功率：1.5 kW
12. 工作環境:室溫—35℃,相對濕度不超過80%
13. 主機尺寸: 560 mm×430 mm×1560 mm
14. 整機重量: 420 kg
四、方案描述
1． 主機
1.1主機采用高鋼度門式框架結構，強度高、變形小；
1.2 采用進口高精度滾珠絲杠，傳動高效平穩；
1.3 傳動部分采用圓弧齒同步帶傳動，傳動過程中雙向無間隙；
1.4 采用交流伺服電機及驅動系統，確保傳動平穩，力矩穩定，具有過流、過壓、過載等保護裝置，調速比可達1:100000；
1.5 夾具經特殊設計，夾持牢固，操作方便，無鉗口滑移現象；
1.6 特殊工藝保證試驗機同軸度，很好的消除了不規則試樣對傳感器的影響。
2． 控制系統
STC300全數字閉環測控系統具有許多先進的特性和技術創新，主要體現在：
2.1 實現了試驗力、試樣變形、橫梁位移和試驗進程的四種閉環控制；
2.2 數據采集系統由4路高精準24位A/D轉換通道組成。最高分辨率達1/300000，全程不分檔；
2.3 選用BB、AD、Xilinx等原裝名牌集成器件，全數字化設計；
2.4 符合PCI總線標準，微機自動識別和安裝，做到“即插即測”；
2.5 電子測量系統無電位器等模擬元件，保證互換性，方便維修更換。
