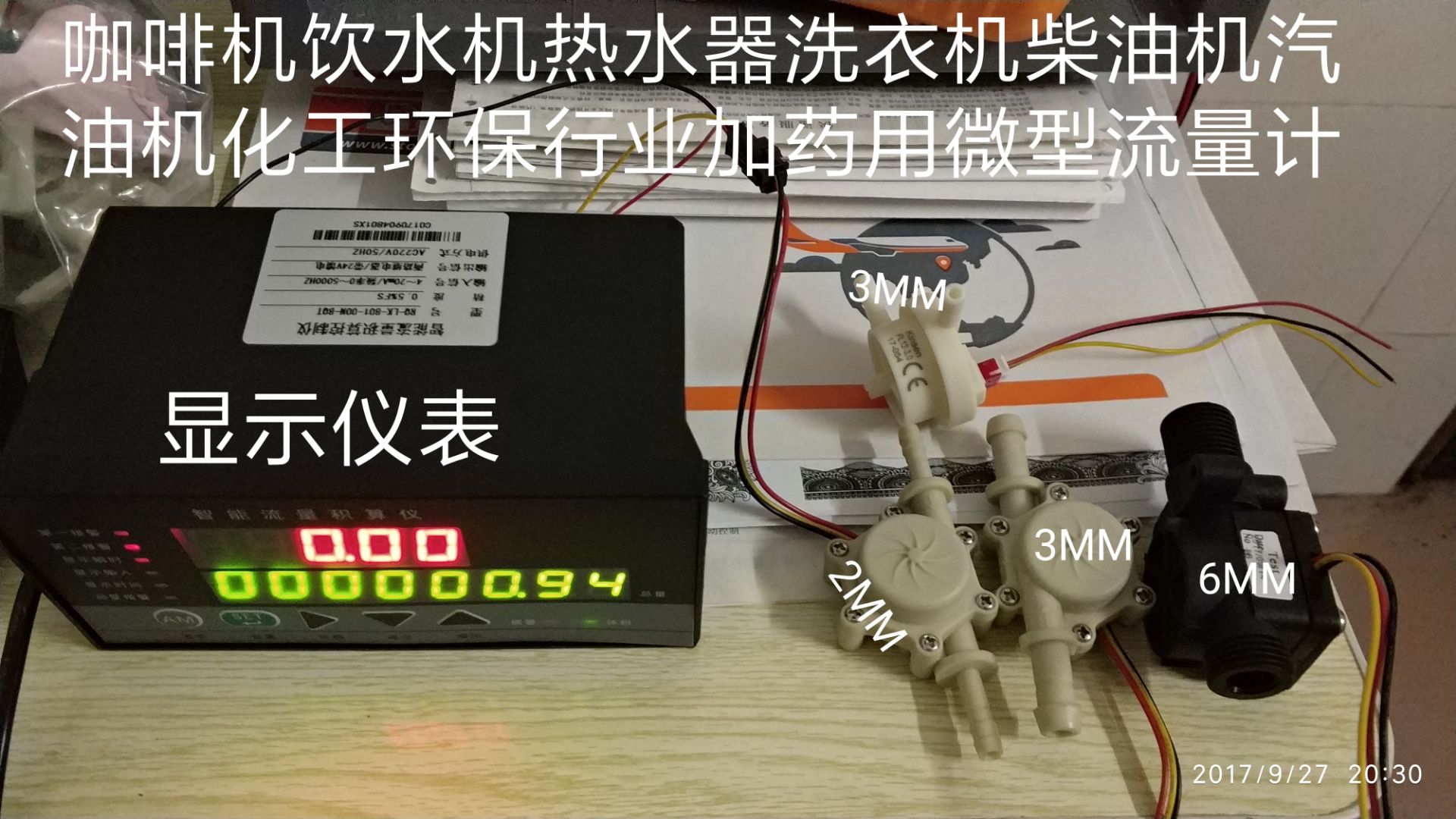

MB-P911-4分管微型霍爾流量傳感器 熱水器渦輪流量計
- 用 途：
- 迪格曼莎的流量計已應用于全世界各領域，測量各種液體，例如水、高黏度化學腐蝕性的介質，等等
- MB-P911-4分小流量計批發.MB-P911-4款參數：4分管，G1/2，DN15，內牙進水，外牙出水，一字型結構，尼龍加玻纖，防水防爆，耐熱耐冷，4分塑料水流量傳感器，售水機水流量計，熱水器水流傳感器，可作水流開關使用，同時也可用來計量流量，分為兩種系列，三線：紅色為正極，黑色為負極，黃色為脈沖信號，銘鴻大壓力1.75mpa,流量1-30L/分。
水流量傳感器主要用于燃氣熱水器、電熱水器、洗衣機、售水機、壁掛爐、電磁熱水器、水控（一體式）機、控水機、熱泵熱水工程、一卡通管理系統、智能水表IC水表、校園卡售水系統、自助售水（販賣）機、水處理設備、配水配藥設備、冷卻系統、循環系統、智機械設備、加熱設備、儀器儀表、制藥（制濟）設備等。
產品特點:
1、本產品外觀輕巧靈便,體積小,便于安裝.
2、葉輪內部鑲有不銹鋼,永遠耐磨.
3、密封圈采用上,下受力的結構永不漏水.
4、霍爾元件采用德國進口,并且用灌封膠封裝,防止進水,永不老化.
5、所有原材料均有符合ROHS檢測標準
一、產品簡介：
水流量傳感器主要由塑料閥體 、水流轉子組件和霍爾傳感器組成。
它裝在熱水器進水端，用于檢測進水流量，當水通過水流轉子組件時，
磁性轉子轉動并且轉速隨著流量變化而變化，霍爾傳感器輸出相應脈沖
信號，反饋給控制器，由控制器判斷水流量的大小，進行調控。
使用注意事項:
嚴禁劇烈沖擊以及化學物質的侵蝕。
嚴禁拋擲或碰撞。
垂直安裝，傾斜度不超過5度。
介質溫度不宜超過120C。
二、輸出波形圖： 方波
三、 引出線方式：(流量計出線為主)
1 紅 IN 接正極
2 黃 OUT 信號輸出線
3 黑 GND 接負極
頻率：F=5.5*Q(L/Min) 誤差：±2% 電壓：3.5-24VDC,電流不能超過10mA，流完一升水輸出330個脈沖
即頻率計算=常數5.5*單位流量（L/min）*時間（秒）流量范圍：1-60L/min
四、技術參數
適用范圍:適用于熱水器，刷卡機，自動售水機，等流量計量設備！
基本參數
1、銘鴻低額定工作電壓:DC4.5 5V-24V
2、銘鴻大工作電流:15 mA（DC 5V）
3、工作電壓范圍:DC 5～18 V
4、負載能力:≤10 mA（DC 5V）
5、使用溫度范圍:≤80℃
6、使用濕度范圍:35%～90%RH（無結霜狀態）
7、允許耐壓:水壓1.75Mpa以下
8、保存溫度:-25～+ 80℃
9、保存濕度:25%～95%RH
技術要求
1、輸出脈沖高電平:>DC 4.5 V (輸入電壓DC 5 V)
2、輸出脈沖低電平:
