廣州明柏儀器儀表有限公司

檢測認證人脈交流通訊錄

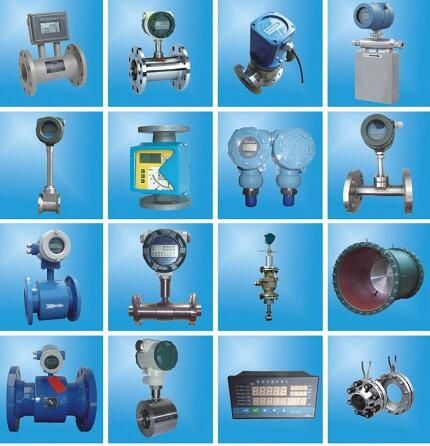

廣州流量計、明柏儀表專業生產流量儀表、OEM流量計

  • 這真不是您需要的產品？
  • 品　　牌：
  • 明柏儀表
  • 主要規格：
  • DN25
  • 用　　途：
  • 廣泛用于石油、化工、冶金、供水、造紙等行業，是流量計量和節能的理想儀表。
    • 一、概述 渦輪流量計（以下簡稱TUF）是葉輪式流量（流速）計的主要品種，葉輪式流量計還有風速計、水表等。在各種流量計中TUF、容積式流量計和科氏質量流量計是三類重復性、精確度最佳的產品，而TUF又具有自己的特點，如結構簡單、加工零部件少、重量輕、維修方便、流通能力大（同樣口徑可通過的流量大）和可適應高參數（高溫、高壓和低溫）等。至今，這類流量計產品可達技術參數：口徑4-500mm，壓力達60MPa，溫度為-20-300℃，像這樣的技術參數其他兩類流量計則是難以達到的。 LWGY系列渦輪流量傳感器（以下簡稱傳感器）基于力矩平衡原理，屬于速度式流量儀表。傳感器具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點，廣泛用于石油、化工、冶金、供水、造紙等行業，是流量計量和節能的理想儀表。 傳感器與顯示儀表配套使用，適用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質的液體。若與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等。選用本產品的防爆型式(ExmIIT6),可在有爆炸危險的環境中使用。 傳感器適用于在工作溫度下粘度小于5×10-6m2/s的介質，對于粘度大于5×10-6m2/s的液體，要對傳感器進行實液標定后使用。 二、工作原理 圖1所示為TUF傳感器結構圖，由圖可見，當被測流體流過傳感器時，在流體作用下，葉輪受力旋轉，其轉速與管道平均流速成正比，葉輪的轉動周期地改變磁電轉換器的磁阻值。檢測線圈中磁通隨之發生周期性變化，產生周期性的感應電勢，即電脈沖信號，經放大器放大后，送至顯示儀表顯示。 TUF的實用流量方程為 qv=f/K (7.1) qm=qvρ (7.2)式中 qv,qm－分別為體積流量，m3/s， 質量流量，kg/s； f－流量計輸出信號的頻率，Hz； K－流量計的儀表系數，P/m3。 傳感器的儀表系數由流量校驗裝置校驗得出，它完全不問傳感器內部流體的流動機理，把傳感器作為一個黑匣子，根據輸入（流量）和輸出（頻率脈沖信號）確定其轉換系數，它便于實際應用。但要注意，此轉換系數（儀表系數）是有條件的，其校驗條件是參考條件，如果使用時偏離此條件，系數將發生變化，變化的情況視傳感器類型，管道安裝條件和流體物性參數的情況而定。 渦街流量計、電磁流量計、超聲波流量計、氣體渦輪流量計、橢圓齒輪流量計、 旋進旋渦流量計、金屬管浮子流量計、質量流量計、小流量微型流量計、非標定制流量計、液體渦輪流量計、差壓變送器、孔板流量計、壓力變送器、溫度變送器、 液位、物位、料位計、插入式流量計、流量積算儀、阿紐巴流量計、流量定量控制儀、潛水式流量計、遠程視頻傳送器、PH/ORP測量儀、通用流量顯示儀、超聲波明渠流量計、自動監測記錄儀。 三、產品特點 1） 高精確度，對于液體一般為±0.25％R－±0.5％R，高精度型可達±0.15％R；而介質為氣體，一般為±1％R－±1.5％R，特殊專用型為±0.5％R－±1％R。在所有流量計中，它屬于最精確的。 2） 重復性好，短期重復性可達0.05％-0.2％，正是由于具有良好的重復性，如經常校準或在線校準可得極高的精確度，在貿易結算中是優先選用的流量計。 3） 輸出脈沖頻率信號，適于總量計量及與計算機連接，無零點漂移，抗干擾能力強。可獲得很高的頻率信號（3-4kHz），信號分辨力強。 4） 范圍度寬，中大口徑可達40：1-10：1，小口徑為6：1。 5） 結構緊湊輕巧，安裝維護方便，流通能力大。 6）可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。廣州明柏器儀表有限公司 四、基本參數與技術性能 1、基本參數：見表一 儀表口徑（mm及連接方式 4、6、10、15、20、25、32采用螺紋連接 （15、20、25、32、40）50、65、80、100、125、150、200采用法蘭連接 精度等級 ±1%R、±0.5%R 量程比 1:10:1:15:1:20 儀表材質 304不銹鋼、316（L）不銹鋼防腐稱里等 被測介質溫度 -20～＋120℃ 環境條件 溫度－10～+55℃，相對濕度5％～90％，大氣壓力86～106Kpa 輸出信號 傳感器：脈沖頻率信號，低電平≤0.8V 高電平≥8V 變送器：兩線制4 ~ 20mADC電流信號 供電電源 傳感器：+12VDC 、+24VDC（可選）變送器：+24VDC 現場顯示型：儀表自帶3.2V鋰電池或+24VDC外供電 信號傳輸線 STVPV3×0.3（三線制），2×0.3（二線制） 傳輸距離 ≤1000m 信號線接口 基本型：三芯線纜；防爆型：內螺紋M20×1.5 防爆等級 基本型：非防爆產品；防爆型：ExdIIBT6 防護等級 IP65 2、測量范圍和工作壓力 儀表口徑mm 正常流量范圍m3/h 擴展流量范圍m3/h 常規連接方式 與耐壓等級 特制耐壓MPa 法蘭連接方式 DN 4 0.04～0.25 0.04～0.4 螺紋連接/6.3MPa 10、16、25 DN 6 0.1～0.6 0.06～0.6 螺紋連接/6.3MPa 10、16、25 DN 10 0.2～1.2 0.15～1.5 螺紋連接/6.3MPa 10、16、25 DN 15 0.6～6 0.4～8 螺紋連接/6.3MPa 4.0、6.3、12、16、25 法蘭連接 DN 20 0.8～8 0.45～9 螺紋連接/6.3MPa 4.0、6.3、12、16、25 法蘭連接 DN 25 1～10 0.5～10 螺紋連接/6.3MPa 4.0、6.3、12、16、25 法蘭連接/2.5MPa DN 32 1.5～15 0.8～15 螺紋連接/6.3MPa 4.0、6.3、12、16、25 法蘭連接/2.5MPa DN 40 2～20 1～20 螺紋連接/6.3MPa 4.0、6.3、12、16、25 法蘭連接/2.5MPa DN 50 4～40 2～40 法蘭連接/2.5MPa 4.0、6.3、12、16、25 DN 65 7～70 4～70 法蘭連接/2.5MPa 4.0、6.3、12、16、25 DN 80 10～100 5～100 法蘭連接/2.5MPa 4.0、6.3、12、16、25 DN 100 20～200 10～200 法蘭連接/2.5MPa 4.0、6.3、12、16、25 DN 125 25～250 13～250 法蘭連接/1.6MPa 2.5、4.0、6.3、12、16 DN 150 30～300 15～300 法蘭連接/1.6MPa 2.5、4.0、6.3、12、16 DN 200 80～800 40～800 法蘭連接/1.6MPa 2.5、4.0、6.3、12、16 五、儀表分類 1．按儀表功能分類，LWGY系列渦輪流量計可分為2大類，即： ?渦輪流量傳感器/變送器智能一體化渦輪流量計 2．功能說明 渦輪流量傳感器/變送器 該類渦輪流量產品本身不具備現場顯示功能，僅將流量信號遠傳輸出。流量信號可分為脈沖信號或電流信號（4-20mA）；儀表價格低廉，集成度高，體積小巧，特別適用于與二次顯示儀、PLC、DCS等計算機控制系統配合使用。 該類渦輪流量產品均分為基本型和防爆型（ExdIIBT6）兩種，外形如圖 基本型傳感器/變送器防爆型傳感器/變送器 按照不同的輸出信號，該類產品可分為LWGY-□N型和LWGY-□A型 LWGY-□N型傳感器：12～24VDC供電，三線制脈沖輸出，高電平≥8V，低電平≤0.8V；信號傳輸距離≤1000米； LWGY-□A型變送器：24VDC供電，二線制4-20mA 輸出，信號傳輸距離≤1000。 智能一體化渦輪流量計 采用先進的超低功耗單片微機技術研制的渦輪流量傳感器與顯示積算一體化的新型智能儀表，采用雙排液晶現場顯示，具有機構緊湊、讀數直觀清晰、可靠性高、不受外界電源干擾、抗雷擊、成本低等明顯優點。儀表具備儀表系數三點修正，智能補償儀表系數非線性，并可進行現場修正。高清晰液晶顯示器同時顯示瞬時流量（4位有效數字）及累積流量（8位有效數字，帶清零功能）。所有有效數據掉電后保持10年不丟。該類渦輪流量計均為防爆產品，防爆等級為：ExdIIBT6。 該類渦輪流量計按照供電方式、是否具備遠傳信號輸出可分為LWGY-□B型和LWGY-□C型。 LWGY-□B型：供電電源采用3.6V10AH鋰電池（可連續運行2年以上）； 無信號輸出功能。 LWGY-□C型：供電電源采用24VDC外供電，輸出4-20mA標準兩線制電流信號，并可根據不同的現場需要，可增加RS485或HART通訊。 六、儀表選型 型 號 說 明 LWGY─ □ /□ /□ /□ /□ /□ /□ 公稱 通徑 4 4mm 6 6mm 10 10mm 15 15mm 20 20mm 25 25mm 32 32mm 40 40mm 50 50mm 65 65mm 80 80mm 100 100mm 125 125mm 150 150mm 200 200mm 類 型 N 傳感器型：+12V或24V供電，輸出三線制脈沖信號 A 變送器型：+24V供電，輸出二線制4～20mA B 智能型：鋰電池供電，現場顯示無信號輸出 C 智能型：+24V供電，現場顯示并輸出二線制4～20mA C1 智能型：+24V供電，現場顯示并帶有RS486通訊協議 C2 智能型：+24V供電，現場顯示并帶有HART通訊協議 精度等級 05 0.5級 10 1.0級 渦 輪 類 型 W 擴展測量范圍 S 標準測量范圍 材 質 S 304不銹鋼 L 316（L）不銹鋼 防 爆 N 非防爆型 E 防爆型，ExdⅡBT6 壓力等級 N 常規 （資料下載地址） H(x) 高壓 （與明柏廠家聯系）
