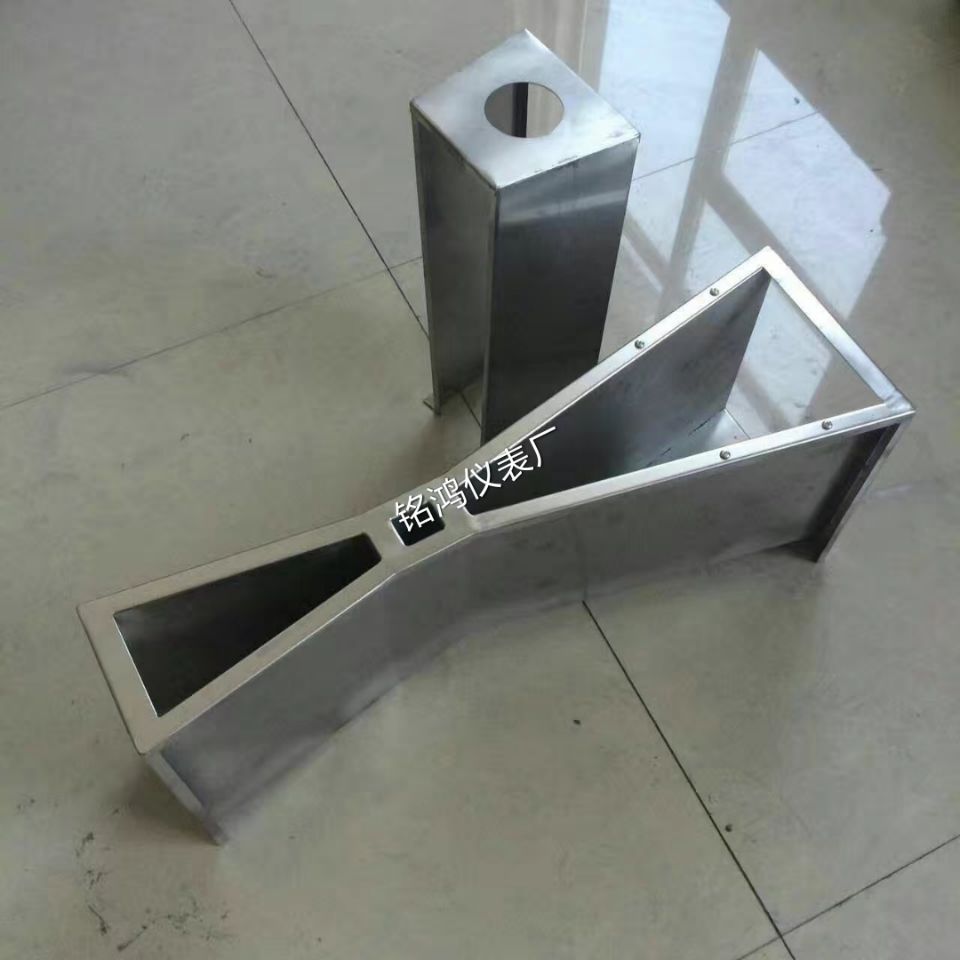

不銹鋼巴歇爾槽、污水計量槽、廠家直銷售明渠流量計槽
- 用 途：
- 廣泛用于石油、化工、冶金、供水、造紙等行業，是流量計量和節能的理想儀表。
- 不銹鋼巴歇爾槽、污水計量槽、廠家直銷售明渠流量計槽
簡介：廣州明柏儀器儀表有限公司
巴歇爾槽(Parshall flume)的原型是文丘里水槽,后者的實驗是VM.Cone于1915年在美國的科羅拉多洲開始進行的。1922年F;.L.Parshall對此進行了根本性的變革,制作了現在通用的巴歇爾槽。
以后又多次重復了水力學實驗,制成了尺寸為1英寸到50英寸的各種量水槽。
巴歇爾槽名字是1929年美國土木學會命名的。此后,英國、瑞士、意大利、印度、阿根廷等許多國家也提出了各種類型的文丘利水槽的設計方案并進行了實驗,但巴歇爾槽仍是文丘利水槽中最普及的水槽。
總得來說,巴歇爾槽形狀復雜,比堰的價格高,而且為了提高精度要求量水槽的各部分尺寸準確。水位損失小(約為堰的四分之一)、水中即使有固態物質也幾乎不沉淀、接近流速的影響小、對下流側的水位影響比較小,所以被用來測量農業用水、工業用水等其它液體的流量。
巴歇爾量水槽由上游收縮段、短直喉道和下游擴散段三部分組成。收縮段的槽底向下游傾斜,擴散段槽底的傾斜方向與喉道槽底相反。其它常數項需要實驗確定,一般情況如下,F=60cm, G=90cm; K=8cm, N--23cm,x=5cm, y=8cm; E根據渠道深度而定,高出上游水位0.1-0.2cm,一般可采用1.00米。量水槽上下游護底長都為槽底高的函數:
上游護底L,二4H;
下游護底L,=(6^-8) H;
同時,由于量水槽內流速較大,喉道中水面的波動也很大,直接在槽中測定水位有困難。因此,在槽壁設置后觀測井,安量測水尺。井底比槽檻要低20-25cm,測井與量水槽可用平置的金屬管或混凝土管連接,管子的中心線應高出槽底3cm,上游水尺位于喉道上游距喉道首端((2/3)A處,下游水尺位于喉道末端以上5cm的槽壁處。上下游水尺零點與槽底高要齊平,觀測井要無漏水現象,井中經常理泥沙,井上加蓋,避免雜物入內。
用途: 與明渠流量計(LMZ/LMC/C-03型超聲波明渠流量計)配合使用，（詳見下表）把明渠內流量的大小轉成液位的高低。測量明渠內水的流量。明渠流量計的應用場所有城市供水引水渠、火電廠冷卻水引水和排水渠、污水治理流入和排放渠、工礦企業廢水排放以及水利工程和農業灌溉用渠道。
材質:本產品為正宗304不銹鋼板材制作而成，耐腐蝕性能極好
使用壽命長。流量范圍:10升/秒～10立方米/秒(由配用巴歇爾槽的規格決定) 流量越大相應增加壁厚。
注意事項：廣州明柏儀器儀表有限公司
1.巴歇爾槽的尺寸與渠道安裝有關，請用戶根據現場情況而定。
2.巴歇爾槽的中心線要與渠道的中心線重合,使水流進入巴歇爾槽不出現偏流。
3.巴歇爾槽通水后，水的流態要自由流。巴歇爾槽的淹沒度要小于規定的臨界淹沒度。
4.巴歇爾槽的上游應有大于5倍渠道寬的平直段，使水流能平穩進 入巴歇爾槽。即沒有左右偏流，也沒有渠道坡降形成的沖力。
5.巴歇爾槽安裝在渠道上要牢固。與渠道側壁、渠底連結要緊密，不能漏水。使水流全部流經巴歇爾槽的計量部位。巴歇爾槽的計量部位是槽內喉道段。
渦街流量計、電磁流量計、超聲波流量計、氣體渦輪流量計、橢圓齒輪流量計、
旋進旋渦流量計、金屬管浮子流量計、質量流量計、小流量微型流量計、非標定制流量計、液體渦輪流量計、差壓變送器、孔板流量計、壓力變送器、溫度變送器、 液位、物位、料位計、插入式流量計、流量積算儀、阿紐巴流量計、流量定量控制儀、潛水式流量計、遠程視頻傳送器、PH/ORP測量儀、通用流量顯示儀、超聲波明渠流量計、自動監測記錄儀。
