安東帕在線硫酸濃度儀L?Sonic 5100/6100
- 用于直路安裝濃度測量的聲速傳感器

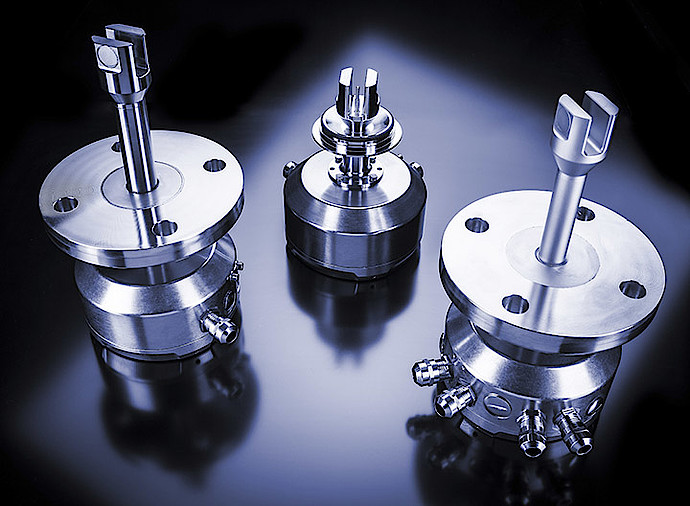

新一代聲速傳感器的開發極大得益于 30 年的相關經驗。新型傳感器提供兩種類型的傳感元件：叉式傳感器 L-Sonic 5100 和管式傳感器 L-Sonic 6100。
它們可用于在線濃度測量、界面檢測或產品識別等各種應用。這些傳感器可在生產過程中持續監控液體產品的質量。濃度可直接計算，并可通過新型 Pico 3000 變送器的選配 HMI 進行顯示。
通過數字信號處理達到 0.005 m/s （叉式）的出色重復性，無需取信號的平均值。經過溫度補償的晶體振蕩管為測量提供了最精確的時間基準。
通過數字信號處理實現穩定測量
功能強大的微控制器可產生及塑造聲音脈沖，并對接收到的響應進行數字信號處理。實用化的算法確保了最高精度的測量結果。
?可識別和計算介質中出現的最小變化
?測量結果幾乎不受壓力、流速和黏度變化的影響。
通過以下方面預防測量中的錯誤：
?低熱慣性
?對氣泡的高耐受性
L-Sonic 集成靈活、高效
L-Sonic 采用模塊化設計，可實現簡單而經濟高效的集成。管式傳感器 L-Sonic 6100 可以直接安裝在小型管道中，使全部液流流經傳感器，而叉式傳感器 L-Sonic 5100 則適合插入大型管道或罐體中：
?用于衛生應用的 VARIVENT? 或牛奶管法蘭連接件
?可根據客戶要求量身定制的 EN 或 ANSI 法蘭連接件
?可調音叉長度可根據現有情況進行定制
帶 VARIVENT? 連接的 L-Sonic 5100 獲得了 EHEDG 認證，因此適用于飲料和制藥業的衛生應用。
L-Sonic 5100 L-Sonic 6100
測量范圍 800 m/s 到 2500 m/s 200 m/s 到 1000 m/s
浸液部件的材料 不銹鋼 1.4404 (316L)
HASTELLOY? HYBRID-BC1? 合金
蒙乃爾合金 400
銠涂層
叉長度：
56 mm
125 mm
客戶特定 不銹鋼 1.4404 (316L)
調整范圍內的精度：
重復性 - 聲速 0.1 m/s
重復性 - 溫度 0.02 °C
重復性標準 0.005 m/s 0.01 m/s
樣品溫度范圍 -25 °C 至 125 °C
CIP/SIP 溫度和持續時間 145 °C 下最長 30 分鐘
環境溫度
（非防爆版本） -25 °C 至 65 °C（不帶 HMI）
-20 °C 至 55 °C（帶 HMI）
在線壓力絕對值 根據法蘭
規格 最高 70 bar (125 °C) 或
100 bar (50 °C)
建議流速 >0 m/s 至 6 m/s
通訊 Pico 3000：
?模擬信號
?HART
?Modbus RTU
?現場總線 DP
?PROFINET IO
mPDS 5：
?現場總線 DP
?PROFINET IO
?DeviceNet
?EtherNet/IP
?Modbus TCP
?I/O 板
在線連接件 VARIVENT? N
VARIVENT? G
DIN 11851
EN 1092-1
ANSI B16.5 管端頭：
外徑 12 mm
尺寸：
非防爆版本（長 x 寬 x 高）
防爆版本（長 x 寬 x 高）
根據型號
根據型號
150 mm x 145 mm x 175 mm
160 mm x 160 mm x 190 mm
