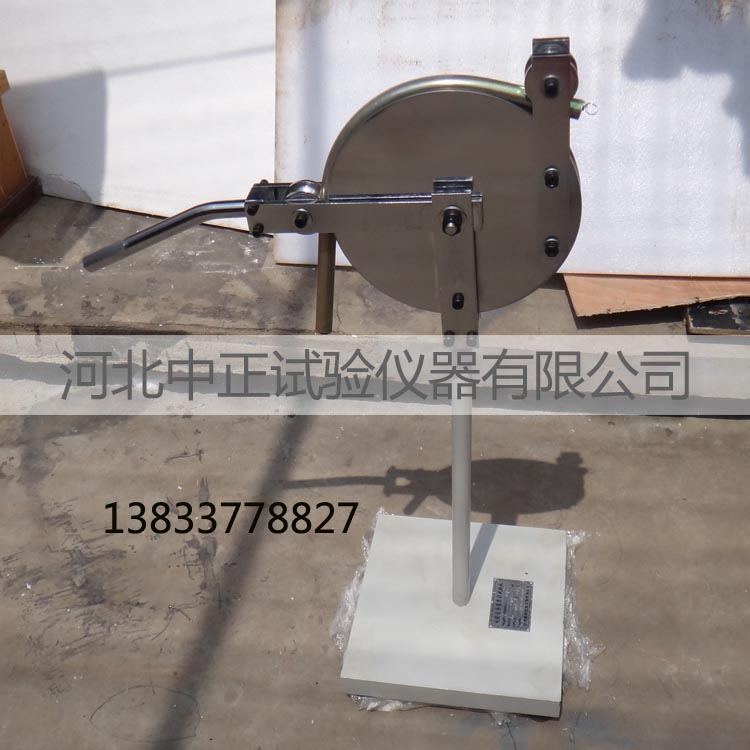

- GB20041-21-16金屬導管彎曲試驗機 電動金屬導管彎曲試驗機
一、金屬導管彎曲試驗機前言：
本試驗機適用于金屬導管等材料做彎曲試驗用，彎曲的角度為90°，試驗后，觀察試樣有無裂痕。符合《GB 20041.21-2008 電纜管理用導管系統 剛性導管系統的特殊要求》GB/T14823.2《電氣安裝用導管 特殊要求一剛性絕緣材料平導管》、JG/T3050《建筑用絕緣 電工套管及配件》及ZBG33008《聚氯乙稀塑料波紋電線管》等要求。
二、金屬導管彎曲試驗機技術參數：
1、試樣導管直徑: 16mm
2、彎曲內半徑: 96mm
3、彎曲外半徑: 113mm
4、凹槽半徑: 8.1mm
5、試樣彎曲總角度：90°
6、外形尺寸：310×310×850mm（長×寬×高）
7、重量：37kg
三、金屬導管彎曲試驗機結構說明：
本試驗機由底座、支架、成型模、彎曲型輥、夾緊裝置等組成。
四、金屬導管彎曲試驗機操作：
1、將試驗機放置平穩，表面擦拭干凈。
2、試驗前，先將彎曲輔助件插入試樣中，彎曲輔助件可以是由無毛刺的，直徑為1-2mm的鋼絲所繞成的密圈彈簧（彈簧的外徑比所規定的導管最小內徑小0.7-1mm）?；虿捎蒙a廠所推薦的彎曲輔助件。
試樣長度為標稱直徑30倍，
3、將試驗機的手柄抬起，將試樣插入成形模和彎曲型輥（輪）之間的槽中。
4、將手柄緩緩壓下，使試樣彎曲的總角度約為120°，以至在放開型輥時，試樣所彎曲到90°角，在90°角這一位置上，應在不損壞試樣及彎曲輔助件的情況下。
5、試驗后，觀察試樣有無裂痕，焊縫不應開裂，導管的截面應不過度變形。試驗后，導管用相應量規在其自身重量下應該正常通過。
6、試驗結束后，將試驗機擦拭干凈，放在干燥處保存。
