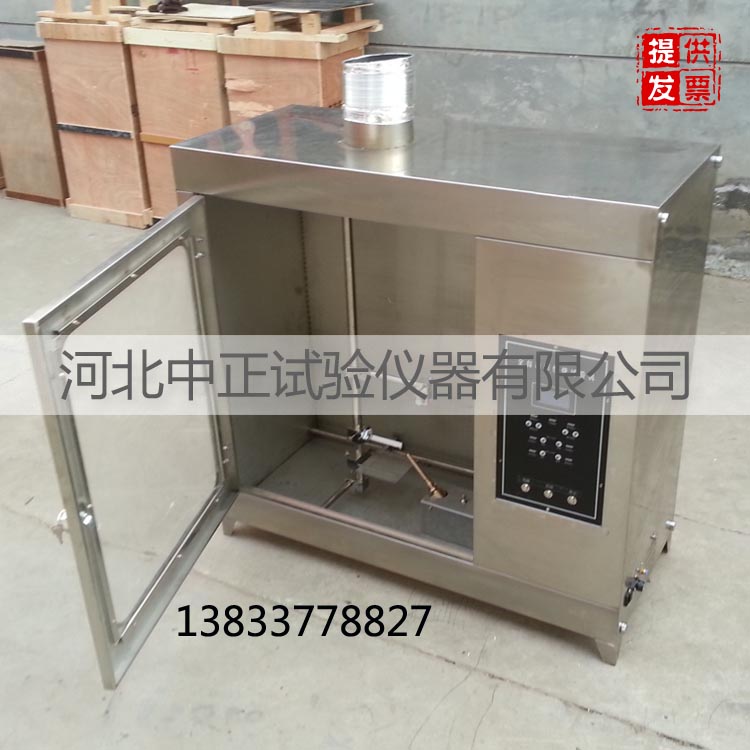

- XWR-2408水平垂直耐燃燒試驗機 全自動耐燃燒試驗機 耐燃燒試驗機
一、概述：
當產品的周圍著火時，應確保不致引起燃燒蔓延，水平--垂直燃燒試驗是模擬電子電工產品周圍環境發生著火的早期情況，用模擬技術評定著火危險性，實驗設備適用于電子產品家用電器的部件，零件盒組件，如：電線電纜，家用電器的絕緣外殼，開關面板、印刷電路板及絕緣材料等。適用于照明設備、低壓電器、家用電器、機床電器、電機、電動工具、電子儀器、電工儀表、信息技術設備、電氣事務設備、電氣連接件和輔件等電工電子產品及其組件部件的研究、生產和質檢部門，也適用于絕緣材料、工程塑料或其它固體可燃材料行業。
本燃燒試驗裝置是根據《GBT 2408-2008 塑料燃燒性能的測定 水平法和垂直法》、《GBT 13488-1992 橡膠燃燒性能測定 垂直燃燒法》、《GBT 8332-2008 泡沫塑料燃燒性能實驗方法 水平燃燒法》、《GBT 5169.16-2002 電工電子產品著火危險試驗》、《JGT 3050 建筑用絕緣電工導管及配件》、《GB 23864-2009 防火封堵材料》、《UL1581電線電纜和軟線參考標準》的要求測試絕緣體或被敷體的防火情形，該裝置具有準確度，自動計時，自動結束試驗，操作簡單方便等優點。
二、水平垂直耐燃燒試驗機主要技術參數：
1、計時精度：1s
2、本生燈規格：
本生燈：采用ISO 10093引燃源噴燈50W
a、鋼材質
b、管長100±10mm ，內徑：9.5±0.5mm:
c、可傾斜：45°可調。必要時可垂直方向手動升降：
d、藍色火焰高度：20mm 可調
3、燃料：瓦斯，甲烷：
4、試樣尺寸：長（125±5）mm，厚（3.0±0.2）mm：
三、主要設置：
1、主機箱體（垂直燃燒、水平燃燒）：設計為一體機箱。
2、燃燒部分由本生燈、電磁閥、高壓點火器、煤氣管、調壓閥等:
3、控制箱由燃燒計時器、熄火計時器、計數器等組成：
4、體積 1100X480X1000mm
5、重量 58kg
6、電源220V
四、水平垂直耐燃燒試驗機結構特點：
試驗機有實驗部分和控制部分組成采用一體設計，方便現場安裝和調試，試驗箱外殼和其實部件采用不銹鋼制造，耐煙、氣腐蝕?？刂葡到y自動化程度高，液晶顯示，觀察記錄方便，使用穩定性可靠。
符合BL94、GB120、GB5169.7,GB/T2408及ICE標準等。
五、控制系統操作說明：
-
-
-
儀器面板由液晶顯示模塊和三個按鍵開關構成。
1、———，燃燒顯示，設定燃燒時間和增減按鍵；
2、長按“自動鍵”可設定燃燒時間，燃燒次數，熄滅時間。按“手動鍵”終止設定并退出。
3、———，熄火時間，設定時間和增減次數;
4、“啟動鍵”開啟試驗；
5、“燃燒形式”選擇：垂直、水平、
6、“燃燒方式”選擇：手動，自動
7、“電源鍵”，啟動和關閉總電源
自動方式實驗步驟
1、按下“電源鍵”接通電源，把“燃燒方式”選擇：自動。
2、設置好燃燒時間，熄滅時間和燃燒次數。
3、選擇垂直/水平“燃燒方式”。
4、按下“啟動鍵”。
5、點火燃燒，燃燒指示燈亮起，燃燒計時開始，點火持續三秒鐘。
6、燃燒持續到設定的時間后，火焰熄滅，燃燒指示燈熄滅，燃燒計時復位為0，同時熄滅指示燈亮起，熄滅計時開始。
7、熄滅持續到設定的時間后，點火燃燒，燃燒指示燈亮起，燃燒計時開始，點火持續三秒鐘。
8、如果達到試驗所設定的次數則自動結束，熄火指示燈亮，否則，重復5-7。
9、試驗結束后，如需繼續在自動方式下做試驗，需重新，然后重復4。
10、在試驗中可通過按手動停止鍵或電源鍵可即時停止試驗，熄滅火焰。
手動方式實驗步驟
1、按下“電源鍵”，接通電源，“燃燒方式”手動，熄滅指示燈亮。
2、選擇垂直/水平“燃燒方式”。
3、按下“啟動鍵”，點火燃燒，燃燒指示燈亮起，燃燒計時開始，點火持續3秒鐘。
4、按下手動停止鍵，熄滅火焰，熄滅指示燈亮起，此時可讀取燃燒時間。
5、如果燃燒時間超過60秒，請手動停止。
6、在試驗過程中可通過按手動停止鍵或電源鍵可即時停止試驗，熄滅火焰。
六、水平垂直耐燃燒試驗機維護與保養：
1、機器上要保持清潔，經常要作清掃工作
2、使用本燃燒機時須特別注意安全,注意做好接地處理，四周避免放易燃物。
3、試驗結束后,應立即關閉瓦斯。
4、機器要專業人員保管及試驗。
七、附件：
附件清單
1、瓦斯閥管：1套
2、說明書：1份
3、合格證書：1份
4、扳手：1只
