- 雙凸球面鏡
我公司能夠生產多種規格、半徑、基底材料不同的平凸球面鏡平凸球面鏡、平凹球面鏡、雙凸球面鏡、雙凹球面鏡、彎月球面鏡等普通球面鏡。也可以加工特殊球面鏡如：消色差球面鏡、非球面及球面鏡組。
材料：各種火石玻璃、紫外熔石英、紅外熔石英等光學玻璃以及氟化鈣(CaF2)、鍺(Ge)、硒化鋅(ZnSe)、硅(Si)等光學晶體材料
焦距： ±5mm — ±1000mm±1%
( 德國 TIROPTICS OPTOMATIC2000 測試 )
外圓： 4mm — 200mm±0.1mm
中心厚度公差： ±0.1mm
中心偏差： 3 — 5 分
表面精度： λ/2@
表面質量： 40/20
有效口徑： 90%
鍍 膜： 按客戶需求可進行鍍膜
另外，我們有上千余種的標準產品，并有部分標準產品的庫存滿足您的需要

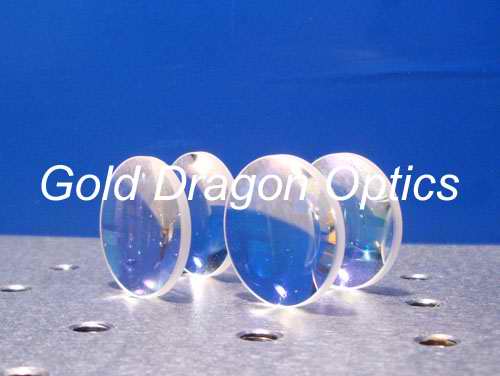

K9雙凸球面透鏡
材 料:H-K9L
設計波長:632.8nm
焦距公差:±1%
外形公差:+0.0/-0.1mm
厚度公差:±0.1mm
面 型:λ/4@632.8nm
光 潔 度:40-20
偏 心:<3'
有效孔徑:>90%
倒 邊:<0.2×45°
鍍 膜:多層增透膜
A:350-650nm
B:650-1050nm
C:1050-1580nm
點擊下載產品目錄
K9雙凸球面透鏡 (尺寸及鍍膜可按用戶需求定制)單位(mm)
編號(NO.) 焦距(EFL) 直徑(Dia) R1=R2 中心厚(Tc) 邊厚(Te) 后焦距(BFL)
11B1157R 10.00 6.00 9.88 2.40 1.50 9.17
11B1406R 12.00 6.00 11.96 2.30 1.50 11.22
11B1987R 15.00 6.00 15.09 2.10 1.50 14.29
11B1198R 30.00 6.00 30.60 1.80 1.50 29.40
11B1494R 12.00 9.00 11.72 3.60 1.80 10.75
11B1212R 20.00 9.00 20.12 2.80 1.80 19.05
11B1092R 15.00 12.70 14.61 4.70 1.80 13.36
11B1450R 20.00 12.70 19.92 3.90 1.80 18.67
11B1014R 25.00 12.70 25.16 3.40 1.80 23.85
11B1258R 30.00 12.70 30.37 3.10 1.80 28.96
11B1378R 40.00 12.70 40.73 2.80 1.80 39.07
11B1844R 50.00 12.70 51.06 2.60 1.80 49.13
11B1187R 100.00 12.70 102.64 2.20 1.80 99.27
11B1761R 25.40 25.40 24.53 9.00 1.90 22.23
編號(NO.) 焦距(EFL) 直徑(Dia) R1=R2 中心厚(Tc) 邊厚(Te) 后焦距(BFL)
11B1757R 30.00 25.40 29.54 7.70 2.00 27.34
11B1811R 35.00 25.40 34.86 6.80 2.20 32.68
11B1027R 40.00 25.40 40.14 6.10 2.00 37.93
11B1471R 50.00 25.40 50.61 5.20 2.00 48.25
11B1596R 60.00 25.40 61.00 4.70 2.00 58.43
11B1901R 75.00 25.40 76.56 4.10 2.00 73.63
11B1676R 100.00 25.40 102.40 3.60 2.00 98.81
11B1904R 125.00 25.40 128.21 3.30 2.00 123.91
11B1437R 150.00 25.40 154.00 3.10 2.00 148.97
11B1294R 175.00 25.40 179.79 2.90 2.00 174.04
11B1945R 200.00 25.40 205.56 2.80 2.00 199.07
11B1056R 250.00 25.40 257.10 2.60 2.00 249.14
11B1779R 300.00 25.40 308.63 2.50 2.00 299.17
11B1391R 400.00 25.40 411.66 2.40 2.00 399.21
11B1869R 500.00 25.40 514.70 2.30 2.00 499.24
編號(NO.) 焦距(EFL) 直徑(Dia) R1=R2 中心厚(Tc) 邊厚(Te) 后焦距(BFL)
11B1475R 750.00 25.40 772.26 2.20 2.00 749.27
11B1409R 1000.00 25.40 1029.81 2.20 2.00 999.27
11B1723R 60.00 50.80 59.26 14.40 3.00 55.04
11B1309R 75.00 50.80 75.20 11.80 3.00 71.00
11B1630R 100.00 50.80 101.38 9.50 3.00 96.81
11B1106R 125.00 50.80 127.38 8.10 3.00 122.30
11B1374R 150.00 50.80 153.29 7.20 3.00 147.60
11B1607R 175.00 50.80 179.15 6.60 3.00 172.81
11B1199R 200.00 50.80 204.98 6.20 3.00 197.94
11B1889R 250.00 50.80 256.61 5.50 3.00 248.18
11B1917R 300.00 50.80 308.19 5.10 3.00 298.31
11B1862R 400.00 50.80 411.29 4.60 3.00 398.48
11B1909R 500.00 50.80 514.36 4.30 3.00 498.58
11B1274R 750.00 50.80 771.99 3.80 3.00 748.75
11B1859R 1000.00 50.80 1029.57 3.60 3.00 998.81
