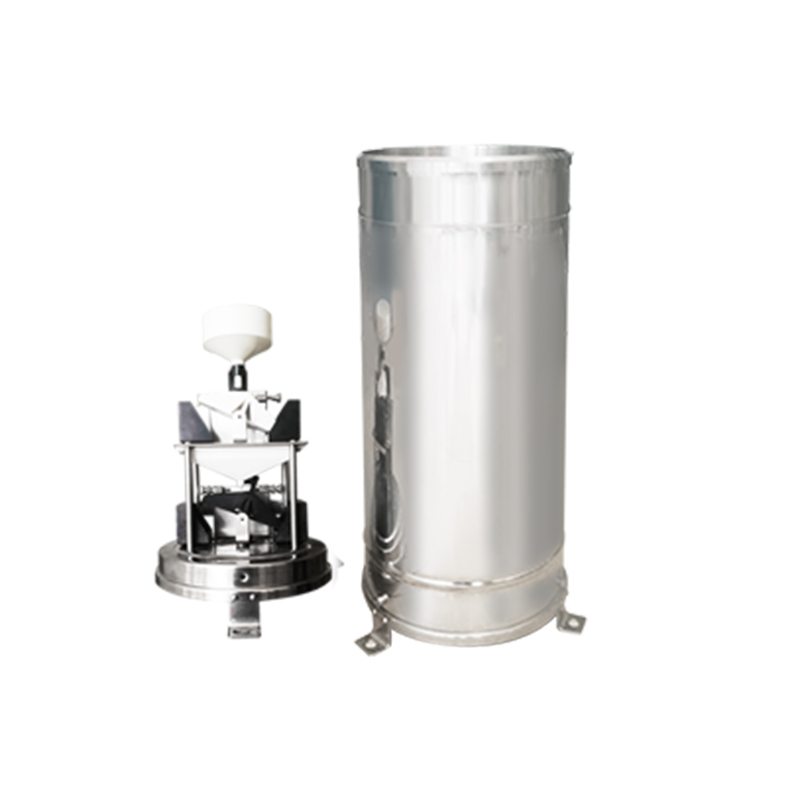

CG-04-D1 雙翻斗雨量傳感器

3、工作、存儲條件工作溫度：-10~50°C 工作濕度：<95%RH(40°C ) 　儲存溫度：-40～125°C 儲存濕度：＜80%（無凝結）工作原理雨水進入承水口，經過漏斗流入上翻斗。上翻斗承積一定水量（<0.2/0.5mm）時，發生翻轉，經匯集漏斗和節流管注入計量翻斗，把不同強度的自然降水調節為比較均勻的中等強度降水。計量翻斗翻動一次為0.2/0.5mm降水量，隨之雨水由計量翻斗進入記數翻斗在記數翻斗中部裝有一塊小磁鋼，磁鋼的上面裝有干簧開關，記數翻斗翻轉一次，干簧管開關閉合一次，產生一個脈沖信號送至采集器中的計數器進行計數，每個計數為0.2/0.5mm降水量。技術參數供電電壓：5V～24V DC(485型需要，脈沖不需要) 承雨口徑：φ200mm 刃口銳角：45° 測量范圍：雨強0.01mm/min~4mm/min（允許通過最大雨強8mm/min）測量誤差：±2% 分辨率：0.2mm、0.5mm 信號輸出：脈沖型信號：單干簧管通斷脈沖信號 485型通訊協議：Modbus-RTU（可定制）設備功耗：<15mA 防護等級：IP66 尺寸、重量外型尺寸：ф220mm*526mm（不含支撐腿）整機重量：約2.5kg
