- ty-02 地質鉆孔孔內成像儀
產品簡介：
這款攝像機鉆孔電視的攝像頭帶有我們公司推出的特區的扶正器，適合所有不同地質的孔徑孔內的檢測
，我們的儀器最大的特點是在工地現場不需要電腦操作（傻瓜式的），人性化的界面，操作簡單，使用方
便，用途多樣性的
天儀海波智能鉆孔電視成像儀全新打造，與眾不同。采用傻瓜式圖像采集與處理技術，系統高度集成，探
頭全景攝像，影像實時自動提取，圖像清晰逼真，深度自動準確校準，可對所有的觀測孔全方位、全柱面
觀測成像（垂直孔 / 水平孔 / 斜孔 / 俯、仰角孔），是國內目前最先進的一套孔內電視成像系統。
井下鉆孔電視應用范圍廣泛，它可用于觀測鉆孔、井孔、鉆井、油井、水井樁基中地質體的各種特征及
細微想象，如地層巖性、巖石結構、地質結構、巖層走向、斷層、裂隙、夾層、巖溶破碎等。主要應用于
：工程、水文、礦山、石油、巖土、土木等單位或部門。井內的狀況和故障不論出現在井壁或者是出現在
井底，均能絲毫不漏的看得清清楚楚。井下鉆孔電視是一款綜合性的井下電視，操作非常簡便，合理實用
。井下鉆孔電視從技術參數、清晰度、廣范的方位范圍、堅固合理的結構、不易損壞、強大的實用價值，
低廉的價格，這是其它井下電視無法比擬的。
同時鉆孔電視的應用范圍也不斷擴大，目前該系統不僅應用于水文鉆孔與水井的修復工作中，在油田領域
，煤田領域，工程地質領域中也得到了廣泛的應用，還可用在堤壩、水庫的維護及海洋工程等的水下作業
1：天儀海波的攝像頭采用拍照功能，帶顯微效果功能，是國內圖像最清晰度的儀器。
2：天儀海波操作傻瓜式，現場操作簡單，儀器帶有5D功能，同時擁有拍照、錄像、成圖、圖片分析
、3維圖像、電子巖心圖像等功能，是國內所使用的儀器不可比的。
3：天儀海波攝像頭帶特區扶正器——圖片暫時不公開，這是我們公司的一個特區配件，能在任何孔
內都可以使攝像頭居于孔的中央，這樣可以使圖像更清晰
4：海波儀器電動絞車能使攝像頭速度勻速的下放，速度可以自由設定和調節，改變了以前人工操作
，下放速度不均勻，造成圖像時好時壞的現象。
主要技術指標：
一、主機儀器箱參數：
1、儀器箱顯示：高清彩色液晶顯示器，亮度可調
2、觸摸屏顯示操作,winds7操作系統
3、帶觸摸軟件功能，
4、帶錄像、拍照、定時抓拍功能軟件，天儀海波自己設計的窗口，界面簡潔，傻瓜式操作；
5、RS232設置功能接口，
6、存儲：帶32G硬盤，存儲量大
7、圖像可形成展開圖軟件，缺陷分析軟件、三維圖生成軟件、電子巖心圖軟件；
8、USB輸出，可以隨時調取資料以供分析；
9、帶電動勻速放線功能控制；
10、燈光亮度調節功能；
11、帶一鍵清零功能；
12、帶大容量鋰電池（地質勘測專用）適合野外作業；
13、材質：防水塑料儀器箱外殼，抗摔，防震、抗老化，不變形的特點；
二、攝像頭參數：
1、材質：304不銹鋼
2、攝像頭分辨率：1200像素；
3、攝像頭：彩色低照度0.1lux，在孔中圖像清晰
4、下放速度：＞0~５m∕min，檢測深度快
5、攝像角度：360°前視可視，是前視攝像頭，不是側視的（同行一般都是側視，其缺點是現場操作麻煩
）
6、圖像垂直分辨率０.１ＭＭ，還原深度準確
7、直徑64MM，適合70~200MM的孔徑，也有不同尺寸的攝像頭（直徑50MM、45MM、37MM、28MM可選擇）
8、帶21顆LED燈光，亮度可以調節
9、抗水壓》500米
三、深度計數器技術參數：
1、滑輪放線功能：
2、光電脈沖:600脈沖計數
3、顯示長度：000.00~999.99（米）
4、顯示精度：0.01米
5、標配槽深：9MM（可以定制定做尺寸不一樣的）
6、標配槽寬：8mm（可以定制定做尺寸不一樣的）
7、滑輪：工程塑料滑輪
8、電壓：5~12vDC
9、具有一鍵清零功能和斷電記憶功能
10、滑輪可以正反轉，放線好收線
四、絞車技術參數：
1、帶5~6~12芯專業水下防水信號電纜線，
2、絞車里面帶12芯集電滑環，三保險接法，永不掉信號。
3、配置信號電纜線100米--200米

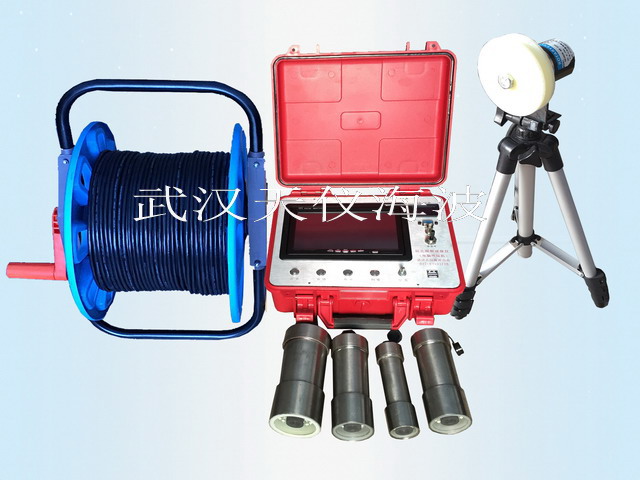

產品配置：
1、成像儀主機：1臺。
2、水下攝像探頭：1個。
3、超細電纜：標配100米，長度可定制。
4、絞車：1臺。
5、智能計數器：1個
6、充電器：1個。
