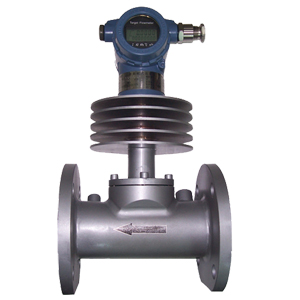

STF系列蒸汽流量計可測飽和蒸汽、過熱蒸汽，特殊的高溫結構傳感器具有溫漂小、抗過載振動能力強、計量準確、性能可靠的特點。
【流量計產品原理】
STF系列智能電子靶流量計是在傳統力傳感器的基礎上，隨著新型傳感器、電子技術的發展研制開發成的第三代電容力感應式流量計，具有很高的靈敏度、準確度，量程范圍寬。當介質在測量管中流動時，因其自身的動能通過阻流件（靶）時而產生的壓差，并對阻流件有一作用力，其作用力的大小與介質流速的平方成正比，其數學方式表達如下：
F=CdAρ.V2/2
式中：F ——阻流件所受的作用力（kg）
Cd——物體阻力系數
A ——阻流件對測量管軸向投影面積(mm2)
ρ ——工況下介質密度（kg/m3）
v ——介質在測量管中的平均流速(m/s)阻流件(靶)接受的作用力F，經剛性連接的傳遞件（測桿）傳至電容力傳感器，電容力傳感器產生電壓信號輸出：
V=KF，由此，此電壓信號經前置放大、AD轉換及計算機處理后，即可得到相應的瞬時流量和累積總量。【流量計產品參數】
產品名稱 過熱蒸汽流量計 適用介質 飽和蒸汽、過熱蒸汽的流量計量 管徑(DN) DN10～DN6000mm至更大 公稱壓力 0.6～4MPa （指連接法蘭公稱壓力，非介質的工作壓力） 工況溫度 -20～+450℃（需更高溫度請與工廠聯系） 測量精度 ±0.2～±1.5%FS 量程范圍 1:3(±0.2%) ,1：10(±0.5%), 1:15(±1.5%) 殼體材質 碳鋼；不銹鋼； 供電方式 內置3.6VDC鋰電池（可用兩年）；外供24VDC； 輸出信號 4～20mA二線制；脈沖0～1000HZ；RS485 防護等級 IP65；IP67 防爆標志 本安型ExiallCT4；隔爆型ExdllCT4 表頭顯示 累積流量；瞬時流量；滿量程百分比；工況壓力；工況溫度；故障自檢 連接方式 管道法蘭式(DN15-300mm)；插入式（DN100- DN6000mm至更大）。 安裝要求 可水平、垂直安裝；前后直管道應滿足前10D后5D（D為公稱通徑） 特殊連接 螺紋式；對夾式；在線拆裝式；（需特殊連接定貨時請說明）
【流量計產品特點】◆ 采用先進的第三代電容式力傳感器，性能可靠，精度、靈敏度高；
◆ 耐臟污，不堵塞，抗振動、電磁干擾，抗雜質能力特強；
◆ 無可動部件，耐臟污，一體式智能顯示，安裝簡便免維護；
◆ 壓力損失小，僅為標準孔板的1/2△P左右；
◆ 適用介質范圍廣：能準確測量各種溫度下的氣體、液體、蒸汽流量，可測二相流；
◆ 可選用多種防腐及耐高低溫材質（如哈氏合金，鈦等）；
◆ 整機全密封無死角，無任何泄漏點，可耐42MPa高壓；
◆ 傳感器不與被測介質接觸,不存在零部件磨損,使用安全可靠；
◆ 具有多種安裝方式供選擇，安裝簡單，費用低；
◆ 具有一體化溫度、壓力補償，直接輸出質量或標方；
◆ 具有可選小信號切除、非線性修正、濾波時間可選擇；
◆ 計量準確，精度可達到0.2~1.5%；
◆ 重復性好，一般為0.05～0.08%，測量快速；
◆ 儀表內設自檢程序，故障現象一目了然；
◆ 多種輸出形式，能遠傳各種參數；
◆ 抗震動性強，一定范圍內可測脈動流。
【生產能力】年產一萬套
【公司網站】www.shang-tai.com
【銷售熱線】029-84211211，13759878187西安上太儀表感謝您關注本公司產品！依托古都西安堅實的工業基礎、強大的科研能力，匯集西部尖端人才，上太人以“嚴謹、務實、創新”為理念，為客戶奉獻行業精品。我們鄭重承諾，本公司產品從出廠之日起12個月三包，出現非人為損壞質量問題，本公司負責包修、包換、包退，并提供終身維護服務。
