STF系列煤氣流量計主要運用在焦爐煤氣，高爐煤氣，發生爐煤氣，混合煤氣等煤氣介質的計量上，此類介質具有含雜質、粉塵、結污、壓力低、流速低等特點。STF系列煤氣流量計采用新型電容力感應式傳感器，耐臟污、免維護，不會凝堵，靈敏度高，安裝簡單，計量準確。

【產品原理】
STF系列電子靶流量計是在傳統力傳感器的基礎上，隨著新型傳感器、微電子技術的發展研制開發成的新型電容力感應式流量計，它既有孔板、渦街等流量計無可動部件的特點，同時又具有很高的靈敏度、與容積式流量計相媲美的準確度，量程范圍寬。 采用芯片級的電容式力傳感器、高效的抗過載結構設計是該新型產品真正實現高精度、高穩定性的關鍵核心，加之其特有的抗干擾、抗雜質性能，除能替代常規流量所能測量的流量計量問題，尤其在高粘度、臟污介質、易凝易堵、高溫、低溫、強腐蝕等流量計量困難的工況中具有很好的適應性,廣泛應用于石油、化工、冶金、電力、制藥、環保、食品等領域。
 ● 適用管徑范圍寬：Φ10~Φ2000至更大；
 ● 適用溫度范圍廣：-196°C ~ 500°C；
 ● 適用高/低壓力工況：0~42MPa；
 ● 適用各種介質：氣體、液體（包括高粘度液體、漿體）、蒸汽；
 ● 適用于低流速介質，其可測量最低流速為0.08m/s。

【產品參數】
產品名稱：煤氣流量計
口    徑：DN15～DN3000mm至更大
公稱壓力：0.6～42MPa
工況溫度：-20～+300℃（需更高溫度請與工廠聯系）
精    度：±0.2～±1.5％FS
量 程 比：1：10
殼    體：碳鋼(襯氟)；不銹鋼
供電方式：內置3.6VDC鋰電池（可用兩年）；外供24VDC
輸出信號：4～20mA二線制；脈沖0～1000HZ；RS485
防護等級：IP65
防爆標志：本安型ExiallCT4；隔爆型ExdllCT4
表頭顯示：累積流量；瞬時流量；滿量程百分比；故障自檢
連接方式：管道法蘭式(DN15-300mm)；插入式（DN100- DN3000mm至更大）。

【產品特點】
 ● 無可動部件，耐臟污，安裝簡便免維護
 ● 可選用多種防腐及耐高低溫材質（如哈氏合金，鈦等）
 ● 整機全密封無死角，無任何泄漏點，可耐42MPa高壓
 ● 壓力損失小，僅為標準孔板的1/2△P左右
 ● 傳感器不與被測介質接觸,不存在零部件磨損,使用安全可靠
 ● 適用介質范圍廣：能準確測量各種溫度下的氣體、液體、蒸汽流量，可測二相流
 ● 具有多種安裝方式供選擇，如選擇在線插入式，安裝費用低
 ● 具有一體化溫度、壓力補償，直接輸出質量或標方
 ● 具有可選小信號切除、非線性修正、濾波時間可選擇
 ● 計量準確，精度可達到0.2~1.5％
 ● 重復性好，一般為0.05～0.08％，測量快速
 ● 儀表內設自檢程序，故障現象一目了然
 ● 抗干擾，抗雜質能力特強
 ● 多種輸出形式，能遠傳各種參數
 ● 抗震動性強，一定范圍內可測脈動流


【煤氣流量計安裝注意事項】

不允許直接在流量計測量管前后端安裝閥門、彎頭等極大改變流體流態的部件，如果需要在流量計前后管道上安裝閥門、彎頭等部件也應盡量保證前后直管段長度，直管段要求前10D,后5D，對于新完工的工藝管道，應先進行初步吹掃后再安裝流量計。

◆因工藝需要可采用垂直安裝，被測介質流向可由下至上，也可由上至下，但訂購時應向供貨方說明；

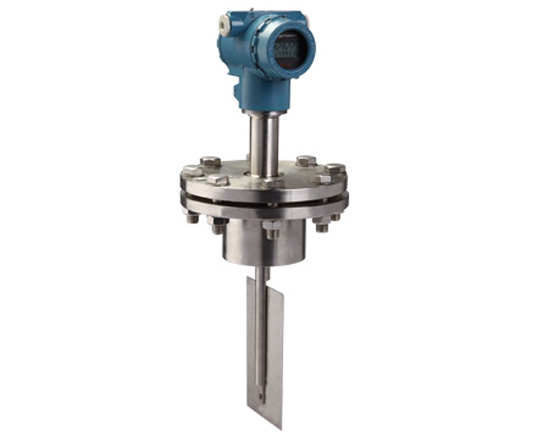

◆插入式流量計安裝時，將短管及法蘭焊到管道上時必須確保流體正對著靶片受力面，焊接短管高度在100mm（從管道內壁至法蘭密封面的距離）
◆對于新完工的工藝管道，應先進行初步吹掃后再安裝流量計；
◆測量管外壁上箭頭所指方向為被測介質流向；
◆流量計殼體必須可靠接地，若無接地條件應向廠方說明；

【生產能力】年產一萬套
