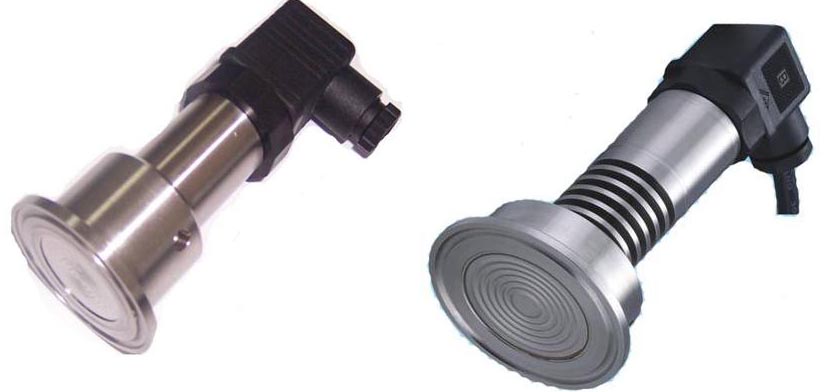

小型平面膜片式壓力變送器
- 用 途：
- 小巧型壓力變送器采用進口擴散硅或陶瓷壓阻傳感器作為壓力檢測元件， 采用微熔技術，利用高溫玻璃將微加工硅壓敏電阻熔化在不銹鋼膜片上。玻璃粘接工藝避免了溫度、濕度、機械疲勞和介質對膠水和材料影響，從而提高了傳感器在工業環境中的長期穩定性能。該系列油壓變送器也屬于316壓力變送器的一類，由于它的體積小，故稱之為小巧型壓力變送器，或者簡稱為316壓力變送器。
- 小型平面膜片式壓力變送器
測量范圍 0～70MPa
輸出信號 4～20mADC(兩線制)
供電電壓 9～36VDC(兩線制)
介質溫度 -30～+85℃
環境溫度 -20～+85℃
測量介質：液體、氣體或蒸汽
產品概述：小型平面膜片式壓力變送器選用高精度、高穩定性壓力傳感器組件，經過高可靠性的放大電路及精密溫度補償，將被測介質的絕壓或表壓轉換成4～20mADC標準信號。高質量的傳感器、精湛的封裝技術以及完善的裝配工藝確保了該產品的優異質量和最佳性能。該產品由多種引線方式，能夠最大限度地滿足客戶的需要，適用于與各種測量控制設備配套使用。
產品特點：
小體積、高性價比、高穩定性、高靈敏度
量程：0~70MPa
不銹鋼隔離膜片
多種量程選擇、用戶調試方便
防雷擊、抗射頻干擾
具有零點/滿量程可調的選購件
壓力類型：表壓、絕壓
準確度：1.0級、0.5級、0.25級
可選用小型一體化液晶顯示
采用激光打標，確保產品之可溯源性
產品應用：
液壓及氣動控制系統
液位測量與控制
石化、環保、空氣壓縮
電站運行巡檢、機車制動系統
熱電機組
輕工、機械、冶金
樓宇自控、恒壓供水
其他自動控制系統和檢測系統
工業過程檢測與控制
實驗室壓力校驗
超高壓型壓力變送器
采用國外先進技術及工藝，核心器件源自美國
受國家發明專利保護，專利號：ZL 2009 1 0036974.4
國內首創，量程范圍高達1000MPa；
傳感模塊一體化設計，不存在密封圈、焊縫，可靠性高；
產品準確度高、長期穩定性好
國家超高壓基準試驗室檢驗驗證
產品概述：
DG系列超高型壓力變送器是本司自行研發并取得發明專利的產品，檢測壓力高達700MPa，精度可達0.25級。性能穩定可靠，安裝方便，適用于石油鉆探﹑巖層分析﹑地核環境模擬試驗等場合的過程測量，具有抗過壓﹑過流﹑反向保護等功能。
產品特點：
高性價比、高穩定性、高靈敏度
1、0~250MPa至0~700MPa
2、壓力類型：表壓
3、準確度：1.0級、0.5級、0.25級
4、采用激光打標，確保產品之可溯源性
5、受國家發明專利保護
產品應用：石油鉆探、巖層分析、地核環境模擬試驗、石油行業超高壓液壓檢測系統
技術參數
測量介質：水、空氣、原油等各種中性介質
測量范圍：表壓0~250MPa至0~700MPa
過載壓力：2倍滿量程或1000MPa（取較小值）
輸出信號：4~20mA DC
供電電壓：9~36VDC
介質溫度：-30~+85℃
環境溫度：-20~+85℃
儲存溫度：-40~+95℃
相對濕度：≤95%（40℃）
上升時間：≤5ms可達90%FS
準確度：1.0級、0.5級、0.25級（非線性、重復性及遲滯性在內的綜合誤差）
溫度漂移：≤±0.05%FS/℃（溫度范圍-20~+85℃，包括零點和量程的溫度影響）
溫度補償：0~70℃
穩定性：典型：±0.1%FS/年 最大：±0.2%FS/年
安裝方式：螺紋安裝
壓力連接：M20×1.5(僅用于400MPa以下) 9/16-18 UNF(F)、5/8-18 UNF(F)、3/4-16 UNF(F)螺紋等
電氣連接 四芯屏蔽電纜、DIN接頭、航空插頭
