技術特點

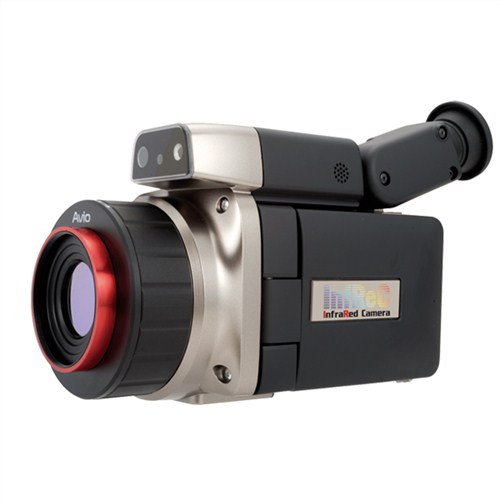

■ 120萬像素紅外熱像儀
超級分辨率模式：1280×960像素
空間分辨率：相當于0.58mrad
■ 30Hz實時動態圖像記錄
可通過電腦控制軟件記錄動態紅外熱圖像，相當高幀頻可達30Hz
■ 高靈敏度，高測量精度
靈敏度(NEDT): 0.025℃
溫度測量精度：±1℃
■ 使用標準鏡頭即可達到58μm的空間分辨率
相當小空間分辨率：相當于58μm（在距被測物體10cmd處，在SR模式下）
■ 廣角鏡頭提高工作效率
視場(F.O.V): 32°(H)×24°(V)
■ 有兩種型號可供選擇
R500EX-PRO：測溫范圍：-40～+2000℃，適用于研發與制造領域的高溫測量與分析
R500EX：測溫范圍：-40～+500℃，檢測遠程電氣線路和管道的優先產品
■ 具備SR技術的高分辨率紅外熱圖像
像素提升4倍
無需連接電腦即可迅速捕捉超級分辨率（SR）圖像 -Multi-Flame超級分辨率圖像處理技術獲得更高畫質
產品外觀設計符合人體，操作更人性化 易于從任何角度拍攝 多角度可旋轉LCD顯示屏以及兩個不同位置的快門按鈕使得單手拍攝更加方便
各種混合圖像模式
120萬像素紅外熱圖像與500萬像素可見光圖像
不同角度和高度的拍攝更容易
各種測試功能 具有反射率反算功能，具有多點發射率修正功能，具有多點測溫，兩點溫差，相當大相當小測溫顯示功能
多種備選鏡頭
21um微距鏡頭 52um微距鏡頭
2倍長焦鏡頭
2倍廣角鏡頭 3倍廣角鏡頭
分析軟件
分析具有分析功能強大的在線軟件和離線軟件，可直接輸出WORD 或 EXCEL格式的報告。
■ 在線分析軟件
離線分析軟件 可以對拍攝好的紅外圖像進一步處理，獲取更多更詳細的檢測信息
報告輸出 可以按照需要輸出固定模板的WORD 或 EXCEL格式的報告。
技術規格功能R500EX-PRO/R500EX-PRO-DR500EX/R500EX-D基本性能紅外探測器非制冷焦平面陣列（微熱量型）測量波長8-14μm測溫范圍－40-2000°C－40-500°C溫度分辨率(NEDT)0.025°C 在30°C(信噪比改善時)測量精度±1°C *1幀頻30Hz/7.5Hz30Hz/7.5Hz探測器像素640(H)× 480(V)記錄像素標準模式 ： 640(H) × 480(V)；SR模式：1280(H) × 960(V)*2視場（F.O.V）32°(H) × 24°(V)（標準鏡頭）空間分辨率標準模式：0.87mrad；SR模式：0.58mrad（標準鏡頭）焦距：10-∞（標準鏡頭）*3對焦方式自動對焦/手動對焦顯示自動功能自動刻度，自動對焦，全自動色板彩虹色，IRIS，明亮色，鐵紅色，白熱，黑熱等7種色階256/32/16/8階可視相機CMOS相機，500萬像素熱圖像/可視圖像合成顯示并列顯示，合成顯示，畫中畫(透明度可調)顯示功能1-8倍連續變焦，網格分屏功能，多圖顯示功能（9圖，重放模式）畫質改善平均化處理，濾波，邊緣強調測試功能點溫任選10點溫度測量，顯示相當高、相當低點、兩點溫差線上溫度走勢垂直，水平，或 垂直&水平指定區域的溫度顯示區域內的相當大，相當小及平均溫度（相當多可達5個區域）/報警功能聲音報警，顯示報警，顏色報警，報警記錄報警信號輸出/溫度修正功能發射率修正，環境/背景修正，距離修正，NUC(內部黑體)發射率多點發射率修正，輻射率表發射率反向計算/標準漂移校正提供/存儲與輸出存儲設備SD卡，兼容SDHC卡數據存儲靜態存儲：JPEG格式，帶溫度數據(14位)；
錄像（僅對R500EX-PRO和R500EX-PRO-D）：SVX文件(專用格式)；同步拍攝可視圖像超級分辨率（SR）功能提供全景拍攝水平100°，垂直75°SD動態圖像記錄相當大3Hz/間隔記錄3s-60Min，同步記錄可見光圖像外部觸發記錄提供/聲音注釋每張圖像可注釋30s的語音文本注釋每張圖像可注釋256個字符，從SD卡讀取注釋USB2.0大容量存儲/動態圖像傳輸(相當大30Hz,帶可見光圖像)*4視頻輸出NTSC或PAL報警輸出有/外部觸發輸入有 (脈沖信號)/其他顯示3.5寸LCD顯示屏(可調節傾斜度和亮度)，取景器(可調節傾斜度)輔助功能激光指示（2級紅外激光），LED照明，控制手柄操作溫度/濕度-15-50℃,90%RH存儲溫度/濕度-40-70℃,90%RH抗振動&沖擊性29.4m/Sec2(3G),294m/Sec2(30G)EMC符合CE標準（A級）防護等級IP54電池可工作2.5小時，可充電鋰電池（可選7.5小時電池組）*5AC電源100V-220V AC, 50 / 60Hz尺寸約121mm(H)×105mm(W)×195mm(D)重量約1.3kg(包括電池)軟件InfReC 分析軟件NS9500ProInfReC 分析軟件NS9500Std*4* 1 在“范圍1”，環境溫度范圍20 - 30°C時，其他范圍±2℃或±2% * 2 靜態圖像 * 3 保證測量精度的焦距范圍：30cm-∞； * 4 當需要使用R500對動畫熱圖像數據進行轉移時，需要將軟件升級為“InfReC 分析軟件NS9500Pro”（選件） * 5 需要兩個額外的可充電電池才能達到7.5h的操作時間測試距離和F.O.V
鏡頭類型2倍長焦標準鏡頭2倍廣角3倍廣角L=1mF.O.V（H）×（V）29×22cm57×42cm128×92cm211×149cm空間分辨率標準模式0.45mm0.9mm1.74mm3.1mmSR模式0.3mm0.6mm1.16mm2.1mm
可選配件
選件型號參數規格鏡頭2倍長焦鏡頭IRL-TX02D16°（H）×12°（V）2倍廣角鏡頭IRL-WX02D64°（H）×48°（V）3倍廣角鏡頭IRL-WX03D93°（H）×73°（V）21um微距鏡頭IRL-C021UB2013mm（H）×10mm（V），工作距離22mm52um微距鏡頭IRL-C052UB33mm（H）×25mm（V），工作距離56mm配件可充電電池T2UR18650F-59282500mAh，工作時間：2個小時(通常情況下)電池充電器NC-LSC05-110V/220V110v 或 220vLCD護套IRU-F01A/移動電源座TVB-C501可安裝兩個充電電池,不包含電池www.honour-avio.com
