鍋爐雙色石英管液位計
- 用 途：
- 主要用于各類承壓容器、工業蒸汽鍋爐上的液位顯示

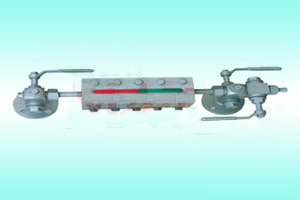

- XD-B49H型鍋爐雙色石英管液位計：
主要用于各類承壓容器、工業蒸汽鍋爐上的液位顯示。它比原XD-B49X型鍋爐雙色液位計更具安全性、可靠性、顯示更清晰、保養、維修更方便。它克服了原產品在弱自然光下必須帶電源的缺點，且它的外觀無論從體積或重量都比原來縮小了許多，儀表整體感覺小巧、新穎。它是二十一世紀專為鍋爐行業設計的新一代的液位配套儀表。
XD-B49H型鍋爐雙色石英管液位計結構原理：
XD-B49H型鍋爐雙色石英管液位計是利用光在不同介質中呈現不同折射率和反射特性，并借助于濾色片使液相呈綠色，氣相呈紅色的雙色顯示，氣液分界面極為清晰。
特性比較：
型 號
XD-B49H
XD-B49X
外觀
小巧、新穎
粗糙、較笨重
安裝中心距(mm)
300~2000
300~500
可視高度
100~1800
100~300
重量、體積比
1.0倍
1.5倍
工作壓力
≤6.4MPa
≤4.0MPa
工作溫度
-10~450℃
-10~250℃
維修裝拆
方便
較繁
附加裝置
照明、防霜、蒸汽夾套
照明
主要技術指標：
●測量范圍(安裝中心距)：300、350、440、500······2000mm
●可視高度：100、150、240、300······1800mm
●被測介質工作壓力： 1.6，2.5，4.0，6.4MPa
●工作溫度：-10℃~+450℃
●伴熱蒸汽壓力：≤0.6MPa
●蒸汽夾套尺寸：G1/2″外螺紋
●觀察距離：15M(自然光)50M(附照明)
●顯示色標：水相綠色、氣相紅色
●照明燈：36V AC 6W
●接口法蘭：采用化工部1997年最新頒發的HG20592~20635-97法蘭標準。法蘭通徑DN20，DN25，如用戶需采用其他標準(如GB、ANSI、DIN等標準)可根據用戶需要設計。
使用說明：
●水位計使用時，應先緩慢打開閥門進液，然后特玻璃管預熱20~30分鐘，有一定溫度后，方能全部打開兩端閥門進水或其它介質。
●在使用過程中要求經常排污，避免污蝕阻塞通道，出現假水位現象。
●當石英管因意外損壞時，借助于儀表上下手柄將上下旋塞的塞子轉90°，可阻止容器內的介質繼續外流，此時，可更換損壞件。
運輸、貯存、安裝、使用和維護：
●包裝后的水位計可用常規的運輸工具運輸，但應避免劇烈振動和雨雪直接侵蝕。
●水位計應放在溫度0~40℃，相對濕度不大于80%的干燥通風室內，室外空氣不應含腐蝕儀表的介質。
●水位計必須垂直安裝，其垂直偏差度應小于3°。
●水位計與容器之間應裝有截止閥，以便清洗和檢修時與介質隔離。
●根據介質情況，應定期對本體管進行清洗，清除管內的雜物。
訂貨須知：
●型號規格 ●測量范圍(中心距L) ●工作壓力 ●工作溫度 ●材質要求 ●法蘭標準
