一、產品概述

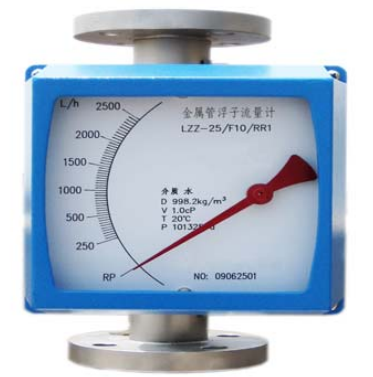

垂直安裝金屬管浮子流量計采用可變面積式測量原理，適用于測量液體，氣體。全金屬結構，有指示型、電遠傳型、耐腐型、高壓型、夾套型、防爆型。具有0-10mA，4-20mA的標準模擬量信號輸出和現場指示。累積，數字通訊，現場修改測量參數，不同的供電方式功能，帶有磁性過濾器和特殊規格品種。廣泛應用于，石油、化工、發電、制藥、食品、水處理等。復雜，惡劣環境條件，及各種介質條件的流量測量過程中。
二、技術參數
測量范圍:水（20℃）1-200000 l／h 空氣（20℃，0．1013MPa）0．03－4000m3／h 參見流量表，特殊流量可訂制
量程比：標準型10：1 特殊型20：1
精度： 標準型1．5級 特殊型1．0級
壓力等級：標準型： DN15－DN50 4.0MPa DN80-DN200 1.6MPa
特殊型在選型和訂貨前應與工廠協商
壓力損失：7kPa-70kPa
介質溫度：標準型：－80℃-＋200℃：PTFE：0℃－85℃
高溫型：最高可達400℃
環境溫度：液晶型－30℃－ 85℃
指針型－40℃－ 120℃
連接形式：標準型：DIN2501標準法蘭
特殊型：由用戶指定的任意標準法蘭或螺紋
電纜接口：M20×1．5
供電電源：標準型24VDC二線制4－20mA（10．8VDC－36VDC）
交流型：85－265VAC ? ?50HZ
防護等級：IP65
防爆標志：本安型iaⅡCT6 隔爆型dⅡCT6
三、選型代碼
代號 測量管結構
XD-LZ-50 下進上出
XD-LZ-51 下進上橫出
XD-LZ-52 下橫進上橫出
XD-LZ-53R 右進左出
XD-LZ-53L 左進右出
代號 接液材質
R0 0Cr18Ni2Mo2Ti
R1 1Cr18Ni9Ti
Rp PTFE
T1 鈦合金
Rl 316L
代號 管道口徑
DN15 15
DN25 25
DN50 50
DN80 80
DN100 100
DN150 150
DN200 200
代號 附加結構
無
T 夾套型
Z 阻尼型
G 高溫型
Y 高壓型
代號 指示器形式代碼組合
M1 就地指示器，機械指示瞬時流量
M2 供電型，機械指示瞬時流量，液晶顯示瞬時/累積流量
M3 供電型，無機械指示，液晶顯示瞬時/累積流量
代碼 供電方式
無 只限M1指示器
A 220VAC，4－20mA輸出
B 電池供電，無輸出
C 24VDC，二線制供電，4－20mA輸出
D 24VDC，三、四線制供電，4－20mA輸出
代號 防爆標志
l 本安iaCT5方型殼體
d 隔爆Diibt4園殼體
代號 報警或脈沖輸出
無 無報警或脈沖輸出
K1 上限報警或一路脈沖輸出
K2 下限報警或一路脈沖輸出
K3 上、下限報警或雙路脈沖輸出
四、流量范圍
通徑（mm）
流量范圍
壓力損失kPa
水L/h
空氣M3/h
水
空氣
常規型
防腐型
常規型，防腐型
DN15
2.5～25
---
0.07～0.7
6.5
7.1
4.0～40
2.5～25
0.11～1.1
6.5
7.2
6.3～63
4.0～40
0.18～1.8
6.6
7.3
10～100
6.3～63
0.28～2.8
6.6
7.5
16～160
10～100
0.40～4.0
6.8
8.0
25～250
16～160
0.7～7.0
7.2
10.8
40～400
25～250
1.0～10
8.6
10.0
63～630
40～400
1.6～16.0
11.1
14.0
DN25
100～1000
63～630
3～30
7.0
7.7
160～1600
100～1000
4.5～45
8.0
8.8
250～2500
160～1600
7～70
10.8
12.0
400～4000
250～2500
11～110
15.8
19.0
DN40
500～5000
---
12～120
10.8
9.8
600～6000
----
16～160
12.6
16.5
DN50
630～6300
400～4000
18～180
8.1
8.6
1000～10000
630～6300
25～250
11.0
10.4
1600～16000
1000～10000
40～400
17.0
15.5
DN80
2500～25000
1600～16000
60～600
8.1
12.9
4000～40000
2500～25000
80～800
9.5
18.5
DN100
6300～63000
4000～40000
100～1000
15.0
19.2
DN150
20000～100000
---
600～3000
19.2
20.3
