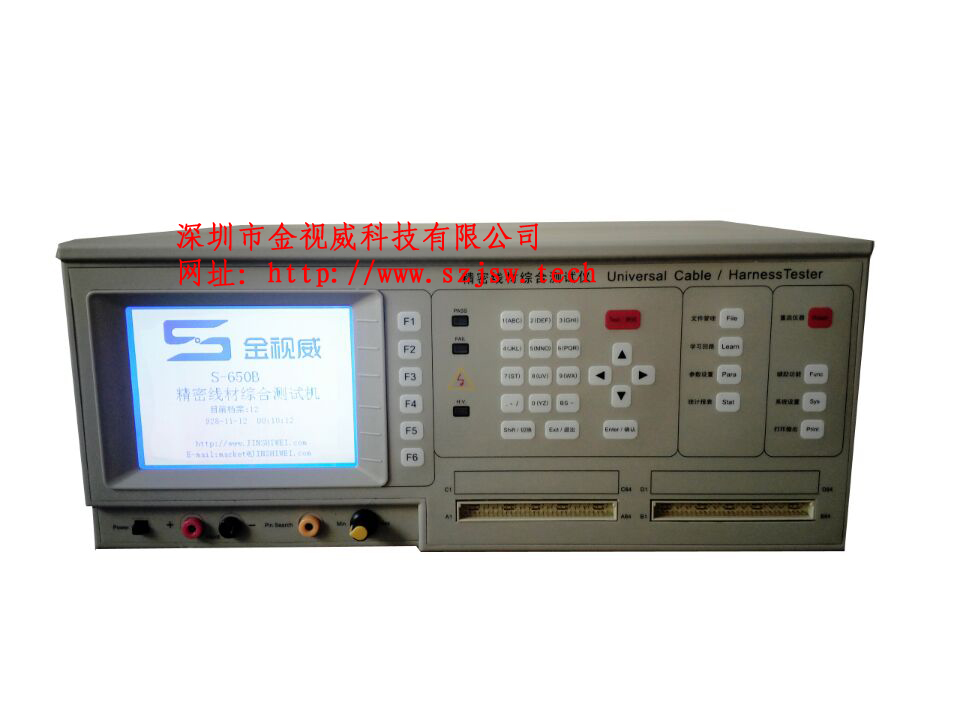

線材測試機 USB耳機線導通電測機 TYPE C測試機 8986 8983升級版
- 特 點 說 明
最高1000V DC ,700V AC測試電壓 系統提供單邊及點測功能
二線量測,導通最小可測至100mΩ 系統提供導通歸零量測功能
電容最大可測至1000uF 機臺組件測試功能更加突出
全中文簡體操作,語音提示,方便使用 系統提供不良品輸出訊號,鎖定功能
測 試 項 目
項目 符號 量測范圍
斷/短路 O/S 0Ω~100KΩ
瞬間短斷路測試 0Ω~100KΩ
斷短路端點判斷
導通測試 COND 100mΩ~ 50.0Ω
Intermittent Cond. 10mΩ~ 500.0Ω
電阻測試 R 0.1Ω~ 10MΩ
電容測試(含電容極性) C 10pF~1000uF
二極體測試 D 0-8V
絕緣電阻 IR 1MΩ~1.0GΩ
高壓測試 Hipot Max.5mA
S-650B． 技術規格
進階功能 精密二線量測。
可程序化連續測試
自動找點
自動診斷
自我校正歸零
測試掃瞄模式 自動/短路掃瞄可切換
量測訊號源 5Vdc
額定輸出 5~1000Vdc, 100~700Vac(/FA)
絕緣測試 50Vdc分辨率
±1% 準確度
顯示/聲響裝置 320×240分辨率圖形液晶顯示
Pass/Fail LED 紅綠指示燈/畫面顯示/聲響/語音
量測接點 128獨立量測接點
高壓校正正負端輸出
自動找點端子
系統/快速/編輯/功能 按鍵群組
控制面版界面 系統/快速/編輯/功能 按鍵群組
VGA顯示端口(選配)
USB存儲端口
RS-232 通信連接埠
打印機端口
遠程控制埠
記憶裝置 閃存
61組測試設定檔案
電源供應 220 Vac電壓輸入±10% 60/50 Hz
配件 自動找點探針
牛角治具板
治具排線
電源線
使用手冊(或電子版)
溫濕度 攝氏15oC~35oC
相對濕度 RH≦75%
尺寸(寬x高x深) 425×190×350 mm
重量 約15Kg（不含配件)
線材規格要求 最高 1μF
