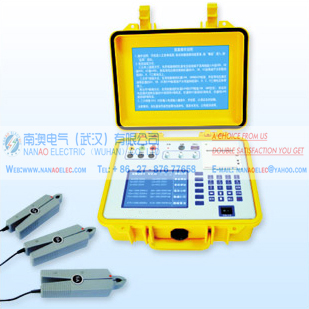

- 南澳電氣NADXC電力諧波測量儀NADXC power harmonic measuring tester
南澳電氣NADXC電力諧波測量儀主要性能及技術指標
電網的電能質量是指供給用戶受電端,并供用戶使用的電能品質的優劣程度的量度。它涵蓋五個方面：供電電壓允許偏差、公用電網諧波、三相電壓不平衡度、電力系統頻率允許偏差、電壓允許波動和閃變。
南澳電氣NADXC電力諧波測量儀報警儀的測試對象為45～65Hz交流工頻信號的測量，具體技術參數如下：
1. 南澳電氣NADXC電力諧波測量儀測量精度：
表1 南澳電氣NADXC電力諧波測量儀儀表主要性能及技術指標
參 數 測量范圍 工 作 誤 差 分辨力 備 注
交流電壓 ( 10～500）V ±（0.4%讀數+0.1%量程） 0.1V 最大：600V
交流電流 選配電流鉗 0.001A 最大：1.1倍
功 率 U*I*PF PF=1.0：±（0.4%讀數+0.1%量程）
PF=0.5：±（0.8%讀數+0.2%量程） < 200W 0.1W
≥200W 1W 測試電流 > 0.01*電流量程
功率因數 0.20～1.00 ±0.02 0.01 > 0.5A;
頻 率 （45～65）Hz ±0.01 Hz 0.01 Hz U > 50 V
電 能 9999.9 MWh PF=1.0：±（0.4%讀數+0.1%量程）
PF=0.5：±（0.8%讀數+0.2%量程）
時 間 1m～999h59m ±0.05 ％ 1 秒鐘
諧 波 1 ～ 50 次
實時時鐘 24 小時格式 1 秒鐘
注： 南澳電氣NADXC電力諧波測量儀電流量程參照儀表選配的電流鉗，顧客訂貨時應該確認適宜的電流鉗。
2. 南澳電氣NADXC電力諧波測量儀其他參數：
輸入方式：電壓電流均為浮置輸入；
輸入阻抗： 電壓端子：≥ 600 kΩ；
電流端子：電流鉗
測量信號最大峰值：電壓電流均為最大量程的1.6倍；
轉換速率：約20000次/秒；
顯示更新：約2次/秒；
整機功耗：< 5W；
儀表重量：約 4 kg
儀表尺寸: 寬 x 高 x高：（264×117×330）mm
3. 南澳電氣NADXC電力諧波測量儀工作環境：
大氣壓力：（86～106）kPa ；
溫度：（0～40）℃ ；
濕度：≤85 %RH
工作電源： AC 220V±15% 50/60Hz
