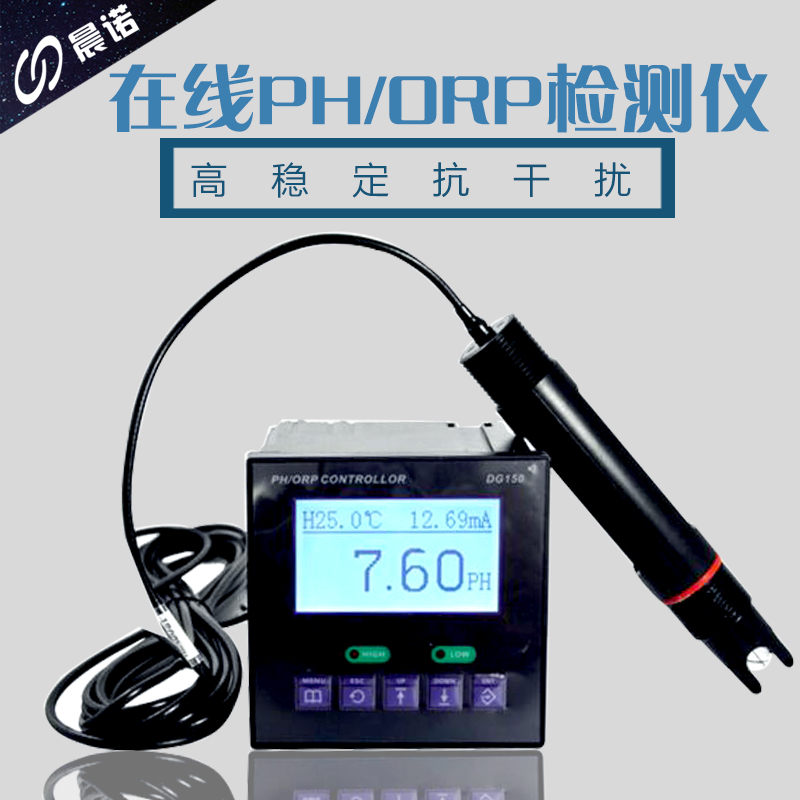

杭州陸恒在線PH orp檢測儀DG150
- 主要規格：
- pH(0 – 14 pH) ;ORP( -1900 - +1900 mV)
- 用 途：
- DG-150型工業ph計，是工業酸度計的智能化升級產品，可對污水pH值進行連續測量和控制，本裝置適用于城市污水處理廠、化工、印染、造紙、制藥、電鍍以及環保等領域。
- 一、 性能特征：
DG-150型工業ph計，是工業酸度計的智能化升級產品，可對污水pH值進行連續測量和控制，本裝置適用于城市污水處理廠、化工、印染、造紙、制藥、電鍍以及環保等領域。
根據水工業的環境和特點結合國際供電標準，考慮了特殊環境的電氣設計規范，增加了220V AC以及安全的低電壓24V AC，24V DC供電選擇。
本產品的主要特點：
2 出廠標準配置中文界面，語言化菜單，可中英切換
2 可進行pH/ORP的測量、上下限控制、電流輸出、數字通訊
2 可設置成溫度自動補償或手動補償
2 pH高限報警，低限報警雙路繼電器,遲滯量可自由調整
2 儀表模式隔離變送端口，最大環路電阻大于300Ω
2 聲訊報警可開關功能，通過界面選項設定開或關
2 液晶背光可選擇節能模式，定時自動關閉
2 高性能CPU，良好的電磁兼容性能
2 密碼管理功能，防止非專業人員的誤操作
二、 主要技術指標：
測量范圍: pH(0 – 14 pH) ;ORP( -1900 - +1900 mV)
準確度：+ 0.02 pH; + 1 mV
分辨率：0.01pH; 1mV
穩定性：≤ 0.02 pH/24小時; ≤ 3 mV/24小時
pH標準溶液：4.01/6.86/9.18
顯示方式：128 * 64點陣LCD
溫度補償：0–100 ℃手動/自動(NTC10K)
信號輸出： 4-20mA隔離保護輸出 最大環路電阻300Ω
報警輸出：高低限報警觸點各一組（3A/250 V AC），常開觸點繼電器
供電電源：AC 220V±10% 50Hz
電源消耗：≤3W
環境條件：（1）溫度0～ 60 ℃ （2）濕度≤85%RH
外形尺寸：96×96×110mm（高×寬×深）
開孔尺寸：92×92mm（高×寬）
三．固定支架安裝
將控制器從面板前放入，再裝上下兩個固定夾，用螺絲批鎖緊即可固定.
四．接線位置圖：
五．接線說明：
1． TEMP1：溫補接口
2． TEMP2：溫補接口
3． REF：參比電極（黑色）接口
4． INPUT：測量電極（紅色）接口
5． A：485通訊接口
6． B：485通訊接口
7． mA+: 4~20mA輸出端+
8． mA-: 4~20mA輸出端-
9． LO:低報常開觸點1
10． LO:低報常開觸點2
11． HI:高報常開觸點1
12． HI:高報常開觸點2
13． NC：未定義
14． NC：未定義
15． N：220V電源接口
16． L：220V電源接口
六、測量電極安裝
1、安裝方法及注意事項：
為保證電極在管路上正確測量出pH值，應避免測量池間出現氣泡而造成數據失準，請嚴格按下圖安裝：
注：（1）電極應安裝在主管路的旁路中，前端應安裝閥門，控制流速，流量應盡量小，一般只要出水口有穩定的水溶液滴出即可。電極應垂直安裝并且深入到活動水體中，出水口應比進水口高以保證電極完全浸在溶液中。
（2）電極安裝前應進行標定。
（3）測量信號屬微弱電信號，其采集電纜應獨立走線，禁止和動力線、控制線連接在同一組電纜接頭或端子板中，以免干擾或擊穿測量單元。
（4）測量電纜需加長時，請與廠家聯系或供貨前約定（一般不超過10m）。
2、電極信號線延長及縮短注意事項：
電纜線結構解剖圖（不帶溫補）：
【1】電極線之外皮(黑色) 【2】電極線網線(R E F)
【3】黑色導電橡膠(黑色) 【4】白色保護管(白色)【5】中心線(INPUT)
注：現場如出現電極信號線太長需要剪斷，剪短后一定要撥掉3號導電橡膠披。否者易造成5號電極測量線和2號電極參比線短路，無法測量！！！ 需要延長的請于供應商聯系！！！
七、正確設置：
1． 屏幕軟鍵盤功能介紹：
2．
按鍵功能
功 能 描 述
返回鍵
測量狀態下查看相關參數設置；“設置菜單”相關的上下層界面之間返回上層界面
右位移鍵
循環選擇參數的數位
上位移鍵
選擇相關子菜單；改變選定的參數位數值大小及參數轉換
確認鍵
測量狀態下進入主菜單；確認選定子菜單；確認選項和參數
注：主界面通過“ ”可切換到瀏覽界面，無需進入“菜單設置”界面便可瀏覽設置參數。
在主顯示界面下，按“OK”鍵進入用戶登陸界面，輸入密碼后進入“設置菜單”界面，該界面的菜單說明如下表
序號
菜單名稱
菜單內容介紹
1
測量參數
1.可進行電極類型PH/ORP轉換、溫補模式的設定；如手動，輸入被測溶液溫度值
2
控制參數
設置pH超限的或ORP超限的控制
3
變送參數
設置pH和ORP變送量的起始范圍遷移
4
密碼更改
重新設置登錄密碼
5
通訊設置
設置通訊波特率和儀表地址
6
背光設置
設定背光常開或延時關閉
7
報警聲訊
設定蜂鳴器的開啟或關閉
8
出廠參數
將儀表的參數恢復到出廠前的參數狀態
9
電極校正
此項菜單只有電極類型選pH時才開放
出廠參數默認值：
菜單名稱
設置范圍
出廠默認值
電極類型
PH電極/ORP電極/銻電極
PH電極
溫度補償
自動/手動
手動
手動溫補值
0 ～ 100 ℃
25 ℃
高報吸合值
pH: 1.00 ～ 14.00 pH
pH: 12.00 pH
ORP：+ 10 ～ + 1999 mV
ORP：+ 1900 mV
高報斷開值
(小于吸合值)
pH: 0.00 ～ 13.99 pH
pH: 11.00 pH
ORP： 0 ～ + 1998 mV
ORP：+ 1800 mV
低報吸合值
pH: 0.00 ～ 13.00 pH
pH: 2.00 pH
ORP：- 1999 ～ - 10 mV
ORP：- 1800 mV
低報斷開值
(大于吸合值)
pH: 0.01 ～ 14.00 pH
pH: 3.00 pH
ORP： - 1998 ～ 0 mV
ORP：- 1900 mV
4mA對應值
pH: 0.00 ～ 13.00 pH
pH: 0.00 pH
ORP：- 1999 ～ 0 mV
ORP：- 1999 mV
20mA對應值
(大于4mA值)
pH: 0.01 ～ 14.00 pH
pH: 14.00 pH
ORP： 0 ～ +1999 mV
ORP：+1999 mV
用戶密碼
0 ～ 9999
1000
波特率
2400、4800、9600
4800
本機地址
2 ～ 99
2
背光設置
常亮/延時
延時
延時時間
5 ～ 99 S
60 S
報警聲訊
開啟/關閉
開啟
繼電器報警：
繼電器大于（或小于）報警吸合值動作，低于（或大于）斷開限值釋放，繼電器動作圖如下：
繼電器在驅動電感性負載時，請加裝中間繼電器，以免觸點開斷時被電感反電勢擊穿電離，燒損觸點。
維護保養：
1. PH部分
1) 儀器的保養：
? 儀器的輸入端（測量電極插口）必須保持干燥清潔，防止灰塵及水汽侵入。
? 應避免將電極長期浸在蛋白質溶液和酸性氟化物溶液中，避免與有機硅油接觸。
? 電極長期使用后，如發現斜率略有降低，可將電極下端浸泡在4％HF溶液（氫氟酸）中3～5秒，然后用蒸餾水洗凈，再用0.1mol/L鹽酸浸泡，使電極復新。
? 為使測量更精確，須經常對電極進行標定以及用蒸餾水清洗。
? 儀表應安置于干燥環境或控制箱內，避免因水滴濺射或受潮引起儀表漏電或測量誤差。
2) 儀器的標定：
? 校正工作之前，請檢查儀器接線是否正確，上電預熱20分鐘。
? 配好4.00pH、6.86pH、9.18pH 三種標準溶液。
? 將電極用蒸餾水清洗干凈并用濾紙吸干，然后將電極插入標準緩沖液4.01pH中，輕輕攪拌幾下，等儀器顯示數值穩定。
? 通過菜單進入電極校準界面，屏幕顯示“4.00pH校準”，中部顯示電極輸出的mV電壓值,待mV穩定后按“確認鍵OK”則進行標定，標定完畢提示成功。
? 重復上述兩步驟，分別標定6.86pH、和9.18pH兩點。每標完一種標準溶液后，電極一定要用蒸餾水清洗干凈并用濾紙吸干后，才可放到下一種待標標液里面。
? 上述標定完畢自動進入溶液溫度標定界面，如果是自動溫補，顯示電極測量的溶液溫度值，如果是手動溫補，可以通過按鍵輸入溶液溫度，按“確認鍵OK”即保存參數完成標定，如果此時按“退出鍵ESC”即退出到主界面，前面標定的參數都不予保存。
PH標準緩沖溶液標準值
溫度℃
0.05mol/kg
鄰苯二鉀酸氫鉀
0.025mol/kg
混合物磷酸鹽
0.01mol/kg
四硼酸鈉
5
4.00
6.95
9.39
10
4.00
6.92
9.33
15
4.00
6.90
9.28
20
4.00
6.88
9.23
25
4.00
6.86
9.18
30
4.01
6.85
9.14
35
4.02
6.84
9.11
40
4.03
6.84
9.07
45
4.04
6.84
9.04
50
4.06
6.83
9.03
55
4.07
6.83
8.99
60
4.09
6.84
8.97
2. ORP部分
1) ORP標準液的配制方法：
? 86mV：標準7.00pH緩沖液中加入稍過量醌氫醌。
? 256 mV：標準4.00pH緩沖液中加入稍過量醌氫醌。
? 標準液的保存時間為3天
2) ORP電極檢測：
? ORP電極不似PH電極需要標準液校正，但要用mV標準液來檢查ORP電極，最重要的目的是看電極是否有效。
? 用清水將電極清洗干凈并用柔軟巾拭干。
? 將電極浸入準備好的mV標準液中，待顯示穩定。
? 看顯示值是否接近mV標準液，如果誤差在正負35mV之內，電極可以正常使用，否則就要換電極
九、4-20mA電流輸出計算公式
1. PH電流輸出計算公式：
? 機器出廠時將輸出電流定義為：0 pH為4 mA對應值；14 pH為20 mA 對應值
? I = ( D - 4 mA對應值 ）× ( 16 / (20 mA 對應值 - 4 mA對應值) ) + 4.00
? I = ( D - 0 ）× ( 16 / 14 ) + 4.00
? 注：I為輸出電流值，4 mA≤I≤20 mA
? D為儀器顯示pH值，0.00pH≤D≤14.00pH
2. ORP電流輸出計算公式：
? 機器出廠時將輸出電流定義為：-2000mV為4 mA對應值；+2000mV為20 mA 對應值
? I = ( D - 4 mA對應值 ）× ( 16 / (20 mA 對應值 - 4 mA對應值) ) + 4.00
? I = ( D – (-2000) ）× ( 16 / (+2000 – (-2000)) ) + 4.00
? I = ( D + 2000 ）× ( 16 / 4000) ) + 4.00
? 注：I為輸出電流值，4 mA≤I≤20 mA
? D為儀器顯示ORP值，-2000mV≤D≤+2000mV
十、故障判斷及排除：
1、控制器無顯示？
答：電源未接通或保險熔斷。檢查供電線路及保險絲。
2、顯示數字但上、下亂跳？
答：電極線潮濕或電極陶瓷受污染。檢查電極線，清洗陶瓷孔(0.1 m HCL)
3標準液pH4．01及pH6．86調整不到？
答：電極外部受污染，電極線潮濕，電極破損或有裂痕，電極陶瓷堵塞。清洗電極(O．1 m HCL)，檢查電極線，更換電極，清洗陶瓷孔(0．1 m HCL)。
4、數字反應慢？
答：電極薄膜或陶瓷孔受污染。清洗整支電極。
5、當實際PH值已改變很大而控制顯示值卻改變很小？
答：電極陶瓷孔堵塞，電極老化，反應慢。清洗電極(0．1 m HCL)，用再生液。
6控制器顯示數字不動？
答：電極破裂，電極電纜線短路。更換電極，檢查電纜線。
7、控制器內繼電器不動作或加藥后溶液PH值不變？
答：繼電器損壞，控制器設定錯誤藥液不夠。聯系供應商更換繼電器，更改設定值，補充藥液。
十一、儀器成套性：
電計 一臺、 電極一支、固定夾一付 、說明書一冊、標準溶液一套
