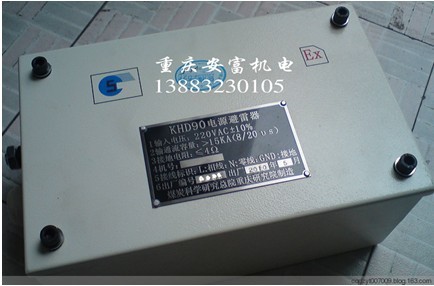

KHD90電源避雷器，KHX90通訊線路避雷器
重慶安富機電 陸先生 13883230105 023-86597981
1概述
KHX90型通訊線路避雷器（以下簡稱通訊避雷器）是為防止雷電通過通訊線路竄入，從而損壞地面與之相連的電器設備，引發安全事故而專門設計研制的防避雷裝置。
1.1產品特點
1.1.1通訊避雷器內部設計有混合型、多層次雷電及浪涌防護屏障。
1.1.2通訊避雷器的電路設計選用了阻抗線圈、壓敏電阻、TVS和熔斷保險管等多種無源器件。
1.1.3通訊避雷器具有插入損耗小、線間偶合電容小、兼容性好、安裝使用方便等特點。
1.1.4通訊避雷器符合中華人民共和國通信行業標準：
GA/173-2002計算機信息系統防雷保安器
YD／T 5098-2001通信局(站)雷電過電壓保護工程設計規范的要求。
1.2主要用途及適用范圍
主要用途：雙絞線通訊線路的防雷保護。適用范圍：地面機房設備及井口
1.3型號的組成及其代表的意義
1.4工作條件a)工作溫度： -5℃～40℃；
b)相對濕度： ≤90％；
c)大氣壓力： 70kPa～llOkPa；
d)機械環境： 無顯著震動和沖擊的場合。
2結構特征及工作原理
2.1結構特征
通訊避雷器的外型為長方體盒體結構。
2.2材料：023s。
2.3顏色：灰色。
2.4工作原理
通訊避雷器采用半導體放電原理。用阻抗線圈、TVS、熔斷保險絲和壓敏電阻等專用器件組成浪涌
保護裝置。工作時，一旦出現沿通訊線路輸入的電壓超過雪崩電壓情況（含雷電竄入），保險絲熔斷，
同時保護裝置中的壓敏電阻起可變電阻的作用。當元件兩端的電壓增大，內部二極管兩端的電壓逐步達
到崩潰值時，壓敏電阻的阻值將迅速減小，從而將瞬態的過電壓箝位在特定值上。TVS二極管為筘位類
型的過電壓保護元件。
3技術特性
3.1最大限制電壓：≤350V ;
3.2最大通流容量：10KA (8/20μS)
3.3接地電阻：≤2Q
3.4插入損耗：≤0. 5dB
3.5電感量：78uH/路 (6路)。
4尺寸、重量
4.1外形尺寸：160×135×60mm3；
4.2整機重量：6 kg；
5．連接、使用
5.1接線
A+、A-接通信線路1 B+、B-接通信線路2 GNDl-接地1 GND2—接地2
5.2通訊避雷器接線示意圖
5.3線材要求
5. 3.1外接地線為銅芯線：線徑≥2.5 mm2;長度<10 m；
5.3.2裸露在地面的通訊線必須采用屏蔽線，并將屏蔽層在入井、入機房前可靠接地；
5.3.3地面的通訊線必須穿金屬管，并埋入地下，深度≥0.7m。
特別提醒：
兩端地線不可連在一起！
入線端和出線端并無特別規定，可相互調換。
通訊避雷器的接地必須可靠。接地極附近的土壤應保持濕潤。使用、維護人員應定期檢查接地電阻的阻值，當接地電阻的阻值增大時，必須及時對所聯設備采取進一步的避雷措施1
6使用、維護
使用及維護人員在使用前必須仔細閱讀本避雷器的使用說明書。嚴格按照使用說明書的要求和接線
標識安裝接線。
6.1使用
使用前先安裝配套的保險管。安裝時應注意使管座上的兩個卡子在一條直線上，避免出現扭曲損壞保險管。
6.1.1避雷器采用入線端接地，即要求保護的線路作為入線端，并將這一端的地線接地。
接線說明：本避雷器共包括A路和B路兩條防雷線路，可將兩路分別使用，也可并聯使用。分別使
用時將線路分別接在A路或B路的兩端，將地線與暴露在雷擊區域的一端的接地端（接地1或接地2）連接。并聯使用時將左右兩端的1、4接線柱連接，2、5接線柱連接，接地方法與分別使用時相同。
注意事項：接地1和接地2不可相連接，否則會失去防雷效果。接線完畢后應使用萬用表等檢測儀器檢查線路保證險路暢通，接觸良好。安裝完畢后將保險管插在保險座上。
6.1.2避雷器入線端和出線端并無特別規定，可相互調換，但要注意只能采用入線端接地。
6.2維護
6.2.1發生雷電天氣后因及時檢查避雷器保險管有無熔斷、器件是否損壞。應及時更換損壞器件。如出現線路板敷銅層斷裂，可采用相同寬度銅片進行修復；
6.2.2避雷器內部應保持干燥；
6.2.3定期檢查避雷器接地狀況，保持接地電阻≤20;
6.2.4定期檢查避雷器狀況，保持信號暢通和器件性能良好。
7.運輸、貯存
7.1通訊避雷器運輸方式不限，但在運輸過程中應避免劇烈震動與沖擊，避免雨雪直接淋襲。
7.2包裝后的通訊避雷器應能在干燥、通風良好、無腐蝕氣體的庫房中貯存。
長期供應重慶煤科院KHD90電源避雷器，KHX90通訊線路避雷器，相關KJ90NA瓦斯監控系統產品及配件。
