成都二次元量測儀價格
- 用 途：
- 二次元影像測量儀（又名影像式測繪儀）是建立在CCD數位影像的基礎上，依托于計算機屏幕測量技術和空間幾何運算的強大軟件能力而產生的。計算機在安裝上專用控制與圖形測量軟件后，變成了具有軟件靈魂的測量大腦，是整個設備的主體。模具掃描測量儀全自動2010光學影像測量儀
- 隨著科技發展，對各種工件和零件的測量精度越來越高，對測量儀器的要求也是越來越苛刻，二次元影像測量儀是對傳統的測量技術的飛躍性發展，是將傳統的光學投影和計算機完美結合的產物。二次元影像測量儀是當今工業檢測與計量技術領域中的一個新名詞，它代表的是數字化科技溶入工業檢測與計量，進行空間幾何運算的先進測量技術。
它能快速讀取光學尺的位移數值，通過建立在空間幾何基礎上的軟件模塊運算，瞬間得出所要的結果;并在屏幕上產生圖形，供操作員進行圖影對照，從而能夠直觀地分辨測量結果可能存在的偏差。這一切，在今天強大的計算機運算能力面前都是實時完成的，操作者本人無法察覺。這種能夠利用CCD數位圖像，通過電腦軟件運算，滿足復雜測量需要的精密儀器才是真正意義上的二次元影像測量儀。
影像測量儀中計算機不光只是進行簡單影像對位和數值顯示，更重要的是影像測量儀具有空間幾何運算、圖形顯示、尺寸標注、CAD圖形的輸出等基本功能。這些功能依賴于在空間幾何基礎上開發出來的專用測量與控制軟件。
一、設備基本參數

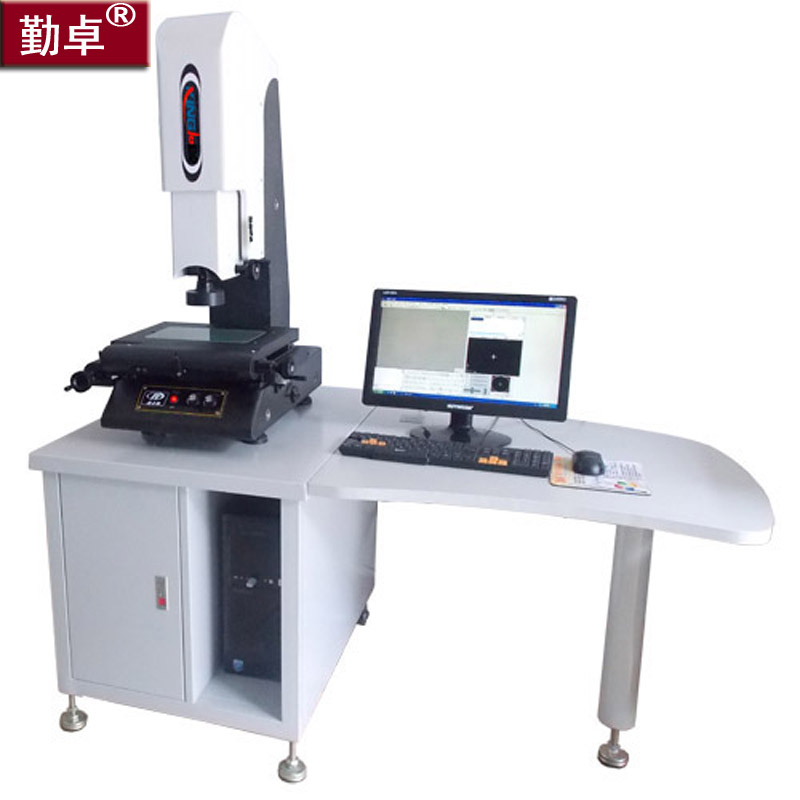

型號：QZ-2010TV
運動行程（X、Y、Z軸mm）：200×100×150
工作臺呎寸(W×Dmm)： 366×266
玻璃臺呎寸(W×Dmm)： 260×160
外形尺寸（W×L×Dmm）： 650×530×930
工作距離：90mm
儀器基座及立柱材質：高精度、高穩定性花崗石
CCD攝影機：COMST高清晰彩色CCD攝像機
變焦物鏡： 0.7X～4.5X可連續變倍之高精密結構光學物鏡
視頻總倍率：0.5X鏡筒（20X～115X） 1X鏡筒（30X～225X）
(可根據客戶要求選配)
物方視場： 10.6～1.6mm
數顯分辨率：0.001mm
X、Y坐標測量示值誤差≤（3+L/200）μm ， L為被測長度(單位：mm)
重復測量精度：≤2μm
二、產品特點
儀器采用COMST高清晰彩色CCD攝像機及連續變焦物鏡作為測量瞄準系統；
由二坐標工作臺、電子光柵尺與數據處理器組成數字符測量及數據處理系統；
采用花崗石平臺，外觀簡潔大方；
表面光由環形LED光源組成，每一組均為恒流電源驅動，連續可調；
儀器具有多種數據處理、顯示、輸入、輸出功能,使測量與辦公完全結合在一起；
儀器配合電腦使用,與計算機連接后,采用2.5D影像測量儀專用軟件測繪圖形進行處理及輸出；
三、測量軟件
標配2D專用測量軟件，可由鼠標自動尋邊、找直線、框選圓、自動圓、自動圓弧，可測點、線、圓、圓弧、角度、距離等；
可測量平面上的任何幾何尺寸（角度、直徑、半徑、點到點的距離、點到線的距離、線到線距離、線到圓的距離、圓到圓的距離等等）；
繪圖及輸出到AutoCAD：可將實時影像中的實際工件外形進行描繪，繪圖方式與AutoCAD相似，并將所描繪的圖形直接輸出到AutoCAD中，經過簡單處理形成工程圖；
測量數據輸出：可將測量數據或圖形導入WORD或EXCEL做報表；
拍照：可拍下測繪圖元及產品照片，包括所標注的尺寸；并能將拍下圖片調入測量軟件中進行圖片對比和處理；
“瀏覽”窗口： 可觀察工件的全圖形并具有類似AutoCAD的縮放功能；
設定工件坐標：可以根據客戶本身的需要在影像中的實際工件上自行設定工件坐標，有兩點確定X軸、兩點確定Y軸或三點確定坐標系等多種設定方法；
具有坐標平移、坐標旋轉及坐標分中等功能：
坐標標注：可標注工件中任意點的坐標值；
圖形自動捕捉：開啟自動捕捉功能后，測量點、線、圓及圓弧，可自動捕捉到最清晰的地方；
Pitch標注：可標注任意點到一條直線的垂直距離，可標注任意兩線的垂直距離；
計算機卡尺：可測量任意圓到圓之間的圓心距或最遠、最近距離；
角平分線：可平分任意角度；
標注文字：可在實時影像中標注文字說明；
輔助功能：可把在軟件中繪制出的圖形進行移動、旋轉、復制、刪除，并可作任意線段的平行線、垂直線；
取交點：可求出任意兩條相交線的交點；
改變圖型顏色：可改變任意圖型的線型、顏色；
字體：可改變任意標注文字的大小及顏色；
提示功能：在進行命令操作時，在命令行中會出現提示性的操作，從而加快操作人員的熟悉速度；
公英制轉換：測量值可在公制和英制之間切換；
X、Y清零：可用畫面十字線設置任意點為相對原點，將X、Y坐標清零；
自動兩點線：在單一畫面下可自動捕捉工件的邊緣，無須以人工取線，減少人眼誤差，提高測量精度；
自動三點圓：在單一畫面下可自動捕捉工件的圓半徑、直徑，并繪出圖形，無須以人工取圓，減少人眼誤差，提高測量精度；
自動多點線：自動捕捉工件邊緣，然后根據工件邊緣擬合出圖形，從而減少兩點取線及人眼的誤差；
自動多點圓：自動捕捉工件邊緣，然后擬合出工件的孔徑，并繪出圖形，從而減少三點取圓及人眼的誤差；
自動圓：在單一畫面下用鼠標框中圖形，可快速自動捕捉出圓.；
形位公差：可測量直線的真直度、圓孔的真圓度以及圓環的內外圓的真圓度和同心度。
