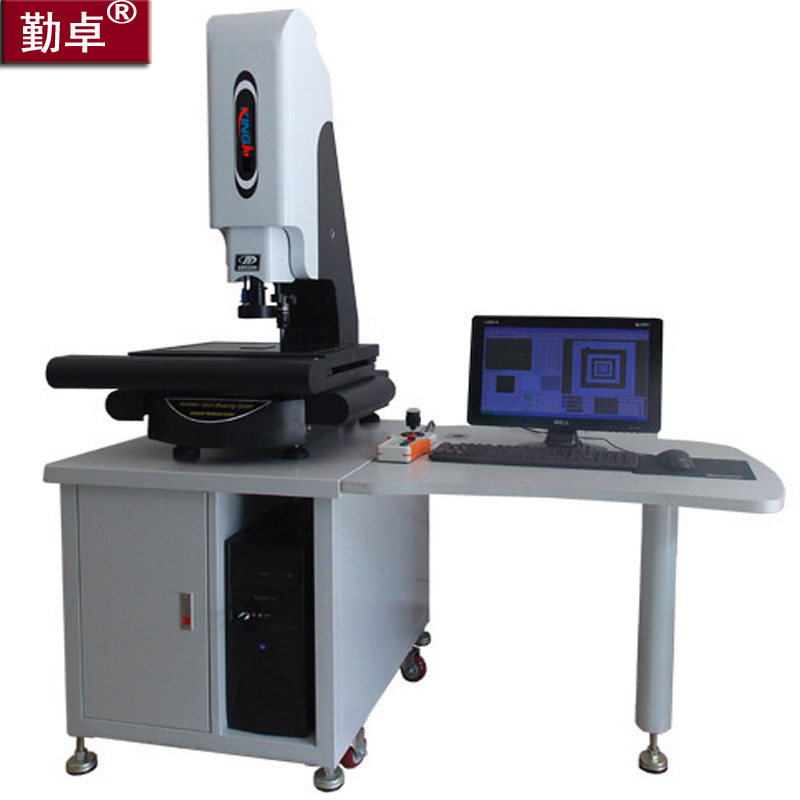

QZ-2010TV-模具掃描測量機全自動2010光學影像測量儀
- 用 途：
- 二次元影像測量儀（又名影像式測繪儀）是建立在CCD數位影像的基礎上，依托于計算機屏幕測量技術和空間幾何運算的強大軟件能力而產生的。計算機在安裝上專用控制與圖形測量軟件后，變成了具有軟件靈魂的測量大腦，是整個設備的主體。模具掃描測量儀全自動2010光學影像測量儀
- 產品用途:
二次元影像測量儀（又名影像式測繪儀）是建立在CCD數位影像的基礎上，依托于計算機屏幕測量技術和空間幾何運算的強大軟件能力而產生的。計算機在安裝上專用控制與圖形測量軟件后，變成了具有軟件靈魂的測量大腦，是整個設備的主體。
產品特色
儀器采用COMST高清晰彩色CCD攝像機及連續變焦物鏡作為測量瞄準系統；
由二坐標工作臺、電子光柵尺與數據處理器組成數字符測量及數據處理系統；
采用花崗石平臺，外觀簡潔大方；
表面光由環形LED光源組成，每一組均為恒流電源驅動，連續可調；
儀器具有多種數據處理、顯示、輸入、輸出功能,使測量與辦公完全結合在一起；
儀器配合電腦使用,與計算機連接后,采用2.5D影像測量儀專用軟件測繪圖形進行處理及輸出；
1、產品屬性
1.1 運動行程（X、Y、Z軸）
300×200×200mm (Z軸測量高度200mm)
mm
1.2 工作臺呎寸(W×D)
456×366mm
1.3 玻璃臺呎寸(W×D)
360×260mm
1.4 外形尺寸（W×L×D）
780×580×1000mm
文本框: 1.5 工作距離：
90mm
一、主要技術參數
儀器基座及立柱材質：高精度、高穩定性花崗石
CCD攝影機：COMST高清晰彩色CCD攝像機
變焦物鏡： 0.7X～4.5X可連續變倍之高精密結構光學物鏡
視頻總倍率：0.5X鏡筒（20X～115X） 1X鏡筒（30X～225X）
(可根據客戶要求選配)
自動對焦：Z軸半自動
物方視場： 10.6～1.6mm
數顯分辨率：0.001mm
X、Y坐標測量示值誤差≤（3+L/200）μm ， L為被測長度(單位：mm)
重復測量精度：≤2μm
二、產品特點
儀器采用COMST高清晰彩色CCD攝像機及連續變焦物鏡作為測量瞄準系統；
由二坐標工作臺、電子光柵尺與數據處理器組成數字符測量及數據處理系統；
采用花崗石平臺，外觀簡潔大方；
表面光由環形LED光源組成，每一組均為恒流電源驅動，連續可調；
儀器具有多種數據處理、顯示、輸入、輸出功能,使測量與辦公完全結合在一起；
儀器配合電腦使用,與計算機連接后,采用2.5D影像測量儀專用軟件測繪圖形進行處理及輸出；
三、測量軟件
標配2D專用測量軟件，可由鼠標自動尋邊、找直線、框選圓、自動圓、自動圓弧，可測點、線、圓、圓弧、角度、距離等；
可測量平面上的任何幾何尺寸（角度、直徑、半徑、點到點的距離、點到線的距離、線到線距離、線到圓的距離、圓到圓的距離等等）；
繪圖及輸出到AutoCAD：可將實時影像中的實際工件外形進行描繪，繪圖方式與AutoCAD相似，并將所描繪的圖形直接輸出到AutoCAD中，經過簡單處理形成工程圖；
測量數據輸出：可將測量數據或圖形導入WORD或EXCEL做報表；
拍照：可拍下測繪圖元及產品照片，包括所標注的尺寸；并能將拍下圖片調入測量軟件中進行圖片對比和處理；
“瀏覽”窗口： 可觀察工件的全圖形并具有類似AutoCAD的縮放功能；
設定工件坐標：可以根據客戶本身的需要在影像中的實際工件上自行設定工件坐標，有兩點確定X軸、兩點確定Y軸或三點確定坐標系等多種設定方法；
具有坐標平移、坐標旋轉及坐標分中等功能：
坐標標注：可標注工件中任意點的坐標值；
圖形自動捕捉：開啟自動捕捉功能后，測量點、線、圓及圓弧，可自動捕捉到最清晰的地方.
圖形自動捕捉：開啟自動捕捉功能后，測量點、線、圓及圓弧，可自動捕捉到最清晰的地方；
Pitch標注：可標注任意點到一條直線的垂直距離，可標注任意兩線的垂直距離；
計算機卡尺：可測量任意圓到圓之間的圓心距或最遠、最近距離；
角平分線：可平分任意角度；
標注文字：可在實時影像中標注文字說明；
輔助功能：可把在軟件中繪制出的圖形進行移動、旋轉、復制、刪除，并可作任意線段的平行線、垂直線；
取交點：可求出任意兩條相交線的交點；
改變圖型顏色：可改變任意圖型的線型、顏色；
字體：可改變任意標注文字的大小及顏色；
提示功能：在進行命令操作時，在命令行中會出現提示性的操作，從而加快操作人員的熟悉速度；
公英制轉換：測量值可在公制和英制之間切換；
X、Y清零：可用畫面十字線設置任意點為相對原點，將X、Y坐標清零；
自動兩點線：在單一畫面下可自動捕捉工件的邊緣，無須以人工取線，減少人眼誤差，提高測量精度；
自動三點圓：在單一畫面下可自動捕捉工件的圓半徑、直徑，并繪出圖形，無須以人工取圓，減少人眼誤差，提高測量精度；
自動多點線：自動捕捉工件邊緣，然后根據工件邊緣擬合出圖形，從而減少兩點取線及人眼的誤差；
自動多點圓：自動捕捉工件邊緣，然后擬合出工件的孔徑，并繪出圖形，從而減少三點取圓及人眼的誤差；
自動圓：在單一畫面下用鼠標框中圖形，可快速自動捕捉出圓.；
形位公差：可測量直線的真直度、圓孔的真圓度以及圓環的內外圓的真圓度和同心度。
7、儀器其它裝置
7.3、裝置
1.專用桌子 (選 購)
2.電腦一臺 (選 購)
3.工作椅 (自配)
8、試驗箱標準附件及隨機資料
8.2、產品使用說明書
紙質1份 電子檔1份
8.3、產品合格證
1 份
8.4、質量保證書
1 份
8.5、出廠檢驗報告
1 份
項 目
說 明
電源及功率
220VAC±10%； 50Hz±2%,400W
環境濕度
≯85%R.H；
大氣壓
86～106Kpa；
環境條件
設備現場周圍無強烈振動、無強電磁場干擾、無高濃度粉塵及腐蝕性物質、無陽光直接照射或其它 熱源直接輻射,設備水平放置通風良好的室內，周圍應留有充足的空間供操作及維護之用。
? 專設客戶服務中心，配備專職技術工程師負責產品的售前、售中、售后服務，為用戶在訂購前介紹產品的 性能及使用要求，提供相關資料，當好用戶參謀。
? 所售設備保證按合同要求所定交貨日期送貨至貴公司，對所有用戶將派專業技術人員進行現場安裝，調試， 至用戶滿意為止。
? 所售設備均符合國家相關標準，并為客戶提供完整的設備技術資料和相應的技術培訓，協助用戶培訓設備 管理員及操作員，使其能正確使用及維護設備；建立定期回訪和維護制度,定期對所售產品進行質量跟蹤 和回訪,將用戶可能發生的故障損失降到最低程度；周圍地區免費試用。
? 所售設備自安裝之日起24個月內為保修期，保修期內免費處理因設備本身質量問題引起的各種軟硬件故 障；保修期外，根據客戶需求做好維修服務工作，對設備的配件和易損件按廠價優惠提供。
