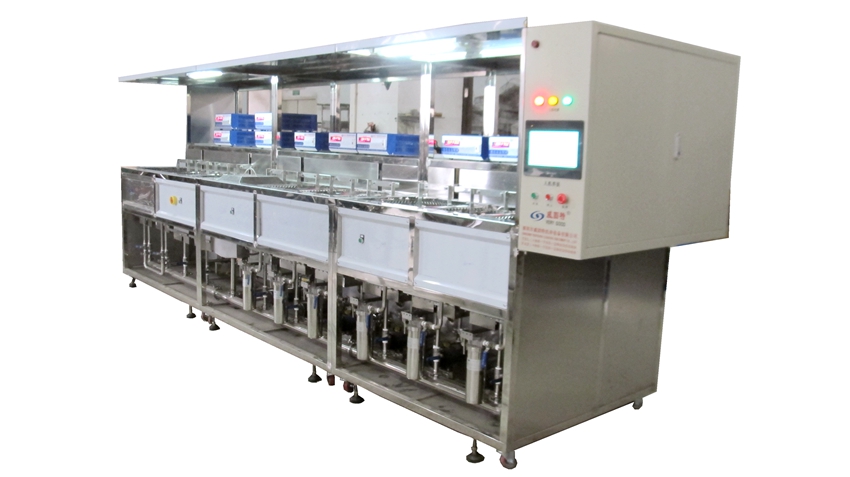

威固特VGT-1109FS十一槽光學玻璃超聲波清洗機

設備用途：

清洗光學玻璃表面污垢、并干燥。

設備能力：

節拍3-8分鐘（可調）清洗一籃。

十一槽光學玻璃超聲波清洗機的組成及清洗原理：

    設備共有11個功能槽，配置有循環過濾系統、有機溶劑蒸餾回收系統、自動恒溫系統、慢拉系統、拋動系統、超聲波清洗系統、抽風裝置等組成。其中清洗部分清洗部分與離心干燥部分分別獨立電器控制柜，設備采用環保型有機溶劑洗滌、水溶劑洗滌、純水漂洗、離心干燥（另附），為環保型清洗機。

   清洗過程中工件通過超聲波高頻產生的“氣化現象”的沖擊和系統自身不停地作上下運動，增加了液體的摩擦，從而使工件表面的污垢能夠迅速脫落，實現其高清潔度的目的。

設備槽體結構配置：

1.超聲波水劑清洗槽：

槽體結構：

①　每槽設四面溢流口，溢水槽寬 35 mm，各槽皆為獨立循環槽，由循環泵將洗劑由儲液箱抽出經過濾后再運回清洗槽，即子母槽循環；

②　設置獨立循環過濾系統；

③　各槽底部設排液閥且互相串聯連至總排管；

④　槽內設溫度感應器，溫控范圍：RT-100℃；

⑤　槽外設置拋動。

儲液箱結構：

①　由隔板分成兩腔，分油后的清潔溶液經循環泵重新抽入清洗槽，實現自我循環，提高溶液的利用率，而分離后的油排放到總排管；

②　設市水進口，可分別接至各洗槽及儲液箱；

③　配冷卻水管，由清洗槽內溫度感應器通過電磁閥控制加水；

④　配不銹鋼加熱管，功率 4KW；

⑤　設下限液位開關，水位低時自動聲光報警，報警器串聯；

⑥　儲液槽底部設排液閥，與清洗槽串聯同時排入總排管。

過濾循環系統結構：

①　泵前加可拆卸式過濾篩網，泵后安裝過濾器；

②　過濾器前裝水壓力表一只，提示需更換或清洗過濾器。

1. 市水漂洗槽結構：

①　每槽設四面溢流口，溢水槽寬 35 mm，設市水進口，進口加裝過濾器；

②　槽底部設排液閥；

③　槽外設置拋動。

1. 拋動結構形式、原理：

形式：

①　拋動電機通過偏心輪帶動線性滑塊上下運動，從根本上保證拋動的連續性，減少拋動的摩擦阻力，杜絕因工件過重而損壞拋動系統，從而實現拋動架帶動洗籃在清洗槽內作上下運動；

②　運行穩定性好，噪聲小。

原理：

清洗過程中工件作均勻地拋動，可以增加工件與液體的磨擦，有利于表面污垢迅速脫落，提高清洗效果。

五、深圳市威固特洗凈設備有限公司運輸、安裝調試及技術服務：

①　運輸：供方負責，需方負責設備到廠后的現場就位工作；

②　供方負責安裝調試，隨設備到需方現場安裝調試，供方配合需方試清洗及觀察 3 天；

③　提供從設備驗收合格之日起 1 年的免費技術支持及服務，對非人為損壞或自然災害等造成的損壞，保證省內 24 小時內響應，省外 48 小時內響應；保修期過后，實行以人工旅差費+材料費結算的優惠維修服務。
