描述寬帶偏振分光棱鏡：

寬波段、大角度、高對比度、波前畸變小。

寬帶偏振分光棱鏡應用范圍：

微投影顯示、激光顯示、實驗室用等。

寬帶偏振分光棱鏡清洗用光學超聲波清洗機：

因光學產品鍍膜前后及裝配前工序間都需要清洗。

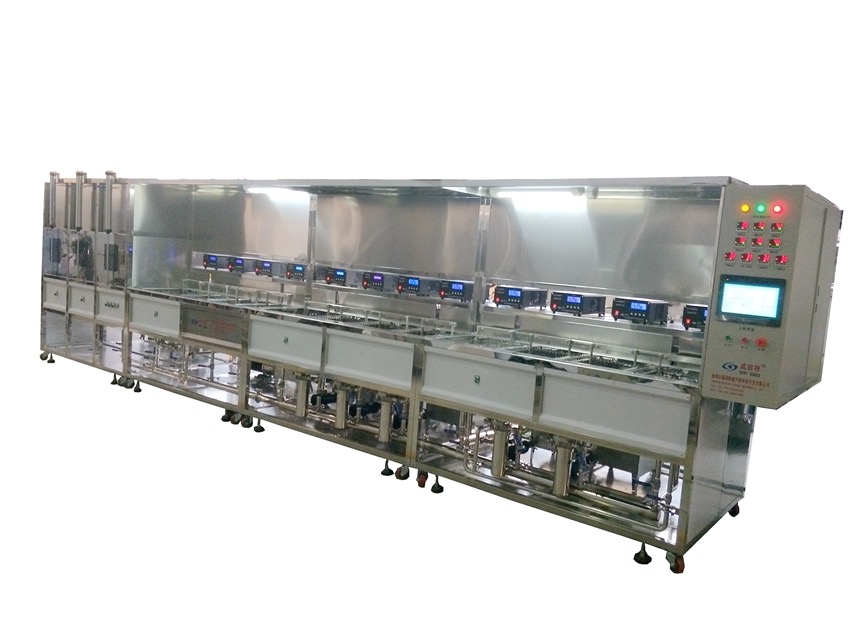

威固特VGT-1509FH為前處理光學超聲波清洗機，設備共有15個功能槽，配置有拋動系統、循環過濾系統、自動恒溫系統、超聲波清洗系統、定時系統、框架系統、CO2滅火系統等。設備采用環保型水溶劑洗滌、純水漂洗，為環保型清洗系統。配電箱用全不銹鋼結構。

光學超聲波清洗機清洗原理：

清洗過程中工件通過超聲波高頻產生的“氣化現象”的沖擊和系統自身不停地作上下運動，增加了液體的摩擦，從而使工件表面的污垢能夠迅速脫落，實現其高清潔度的目的。

VGT-1509FH前處理光學超聲波清洗機配置：

預處理槽：

1. 槽底部設U型，方便排液。
2. 各槽底部設排液閥。
3. 槽內設溫度感應器，溫控范圍：RT-100℃。
4. 外貼加熱板加熱，功率：2KW。

降噪系統：

在保證不影響超聲波效果的前提下，盡可以將超聲波聲音控制在一定范圍內，從而有效提升員工勞動效率。

RO水漂洗槽：

1. 每槽設四面溢流口，溢水槽寬35mm，各槽皆為獨立循環槽，由循環泵將洗劑從儲液箱抽出經過濾后再運回清洗槽，即子母槽循環。
2. 設置獨立循環過濾系統。
3. 各槽底部設排液閥且互相串聯連至總排管。
4. 槽內設溫度感應器，溫控范圍RT-100℃。
5. 槽外設置拋動（第2-6槽共用1套）。

純水噴淋槽：

1. 槽每側設2條噴淋管。
2. 配活動缸蓋。
3. 槽底部設直排。
4. 槽外設置拋動（第11-14槽共用1套）。
5. 槽后側設儲液箱，經泵增壓從槽內噴嘴高速噴出，噴嘴數量：12個。

IPA超聲槽：

1. 結構功能：清洗槽設有四周鋸齒形溢流口，打磨倒角毛刺，可迅速均勻?qū)⑶逑磩┍砻嫫∥锱懦?，同時溢流液體進入儲液槽，經循環過濾后循環使用。槽底設排液閥，可通過手動球閥將液體排入前一槽儲液箱或直接經IPA專用管道排出。
2. 儲液箱：箱內設置液位控制，無液自動關閉循環泵并聲光報警。箱內設置冷卻管，控制液體安全工作溫度。設有排液閥，可直接排液。

蒸汽浴洗慢拉烘干槽：

1. 蒸汽浴洗的加熱方式采用高溫油外包間接加熱，由于高溫油加熱溫度高，且對IPA加熱密度均勻，因此可以獲得均勻、足夠的蒸汽密度，獲得良好的蒸浴效果和干燥效果。又因是外包間接加熱，安全性高。
2. 為減少揮發，降低使用成本，防止異味溢出，又可獲得良好的冷卻干燥效果，因此，在上部設足夠冷卻區間，由10HP冷水機提供冷水源，同時提供各槽儲液箱內冷排管的冷卻。
3. IPA由于易溶于水，一定時間后濃度會降低，為保證蒸浴和干燥效果，需要定時更換IPA溶液。更換時可以通過球閥控制，排放到廢液箱。
4. 高精度表面清洗除前面需要有合理的清洗工藝和配置外，更需要良好的脫水效果。工件表面如果有任何垢點或積水點，最后都將導致鍍膜失敗。IPA有較高的沸點，又能較好的溶于水，經過前面IPA的有效脫水和該槽的蒸汽浴洗，工件表面已存IPA，經過高溫后有效的散失，即可實現表面高清潔度和干燥之目的。
