- 一、概述

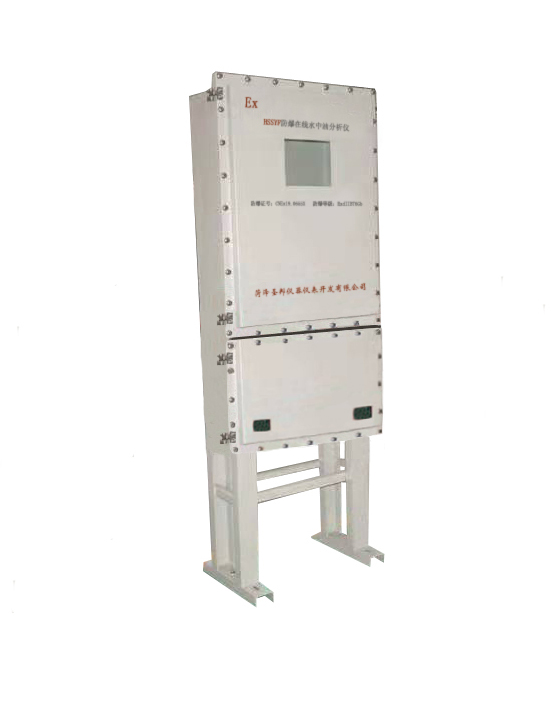

HSSYF防爆在線水中油分析儀是一種在線連續監測水中非溶解性油分的裝置。裝置能精細測量并顯示水中油分的含量，裝置的報警點設置為量程范圍內可調，用戶可根據需要調整報警點，可以滿足不同工藝條件下的使用。
本儀器采用了優先的多束折射光量測法，解決了長期以來在線監測儀器都不能解決的水中懸浮物固體對水中油分測量的干擾。目前國內外各油田無論是二次采油的回注水還是污水處理后排放，其中油含量是一項重要指標。長期以來,污水的含油率分析主要采用人工取樣,萃取化驗的方法。受生產條件和工作環境影響，這種方法采樣頻次少,化驗時間長,其結果很難真實反映出污水的含油率,給加工凈化處理、計量交接和環境監測都帶來很多困難。本儀器解決了污水含油率測量中存在的這些問題，實現了污水輸送管道油含量的在線計量監控，數據遠程傳輸，綜合含油實時在線監測，并與油田現有DCS系統接軌，可實時遠程監測、記錄污水含油變化情況，滿足生產現場需求，并符合IMO Resolution MEPC 107（49）決議要求。
二、特點
1. 結構緊湊，體積?。?
2. 實時數據顯示、數據存儲、歷史數據查詢；
3. 安裝簡單，操作容易；
4. 穩定可靠，維護量低；
5. 精度高，可替代人工取樣檢測；
6. 數據實時上傳，遠傳方式有線或無線可選；
7. 在線連續工作，報警點可調、斷電保護、來電恢復、故障報警功能；
8. 無需化學試劑，監測水中不溶解性油；
9. 自動排除介質中的非油懸浮物；
10. 具有自動清洗功能，替代人工維護。
三、執行標準
下列文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本設備。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB/T 13384-2008 機電產品包裝 通用技術要求
GB/T 191-2008 包裝儲運圖示標志
GB/T 11606-2007 分析儀器環境試驗方法
GB/T 13384-2008 儀器儀表包裝通用技術條件
HJ 637-2018 水質、石油類和動植物油的測定 紅外光度法
SY/T 5329-2012 碎屑巖油藏注水水質指標及分析方法
GB 50058－2014 爆炸危險環境電力裝置設計規范
GB 3836.1—2010 爆炸性環境 第1部分：設備 通用要求
GB 3836.2－2010 爆炸性環境 第2部分：由隔爆外殼“d”保護的設備
GB 3836.3－2010 爆炸性環境 第3部分：由增安型“e”保護的設備
GB 3836.8－2014 爆炸性環境 第8部分：由 “n” 型保護的設備
GB 3836.15－2000 爆炸性氣體環境用電氣設備 第15部分：危險場所電氣安裝（煤礦除外）
GB 4793.1 測量、控制和試驗室用電氣設備的安全要求 第一部分：通用要求
四、應用范圍
石油、化工行業廢水排放自動監測預警；
采油廠回注水自動監測預警；
石油化工企業工業過程水質自動監測預警；
石油化工企業廠區地表徑流水質監測預警；
油庫排放廢水自動監測預警；
含有可燃性氣體的水質自動監測預警；
冷卻水、蒸汽冷凝水、金屬加工液體濃度控制；
工業、電力、水力發電廢水；雨水徑流。
五、技術參數
型號
參數 HSSYF-5 HSSYF-10 HSSYF-25 HSSYF-15
測量原理 紅外光法 紫外熒光法
范圍 0～50ppm 0～100ppm 0～250ppm 0～150ppm
精度 優于±1ppm 優于±1ppm 優于±1ppm
線性 高于1% 高于1%
顯示 二位14段LED顯示 三位14段LED顯示 LCD顯示
供電 220VAC/24VDC ±10% 220VAC、24VDC
功率 5VA（不包含氣源功率） 5VA（不包含氣源功率）
報警點 1～50ppm可調 1～100ppm可調 1～250ppm可調 0.1～150ppm可調
清洗方式 自動清洗 自動或手動
輸出信號 RS485/0～20mA或者4～20mA RS485/4～20mA
數據遠傳 有線或無線（可選） 有線或無線（可選）
相應時間 ＜3s ＜3s
氣源壓力 0.3～0.7MPa
樣品水壓 0.1～1.0MPa 0.1～1.0MPa
環境溫度 -40～70℃ -40～70℃
樣品水溫 1～90℃（更高溫度需定制） 1～90℃（更高溫度需定制）
防護等級 IP65 IP65
防爆等級 Ex d IIB T6 Gb
尺寸（總體） 394mmW×280mmH×138mmD 240mmW×200mmH×108mmD
戶外箱體 500mmW×600mmH×250mmD 500mmW×600mmH×250mmD
戶外機柜 900mmW×1500mmH×600mmD
管道連接 R 1/4"內螺紋 R 1/2"內螺紋
安裝方式 立柜式、壁掛式（可選） 立柜式、壁掛式（可選）
