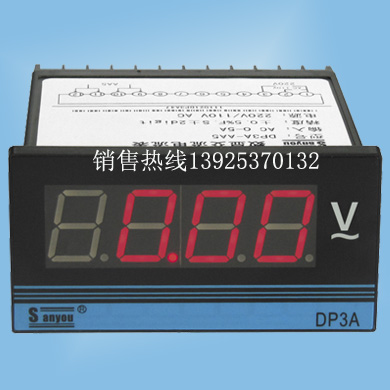

- DP3A三位半數顯電壓表、電流表
1.特點
·0.8寸紅色大數碼管顯示，清晰直觀
·采樣速度2.5次/秒
·外型尺寸48H×96mm，顯示范圍±1999
2.型號說明
輸入信號 AA:交流電流；AV:交流電壓；DA:直流電流；DV:直流電壓；
電流輸出：缺省無，I:4-20mA輸出
電源：缺省220VAC,E:12-30VAC/DC
缺省尺寸：48H×96×100了5：48H×96W×80L
3位半數字表
*選型示例：測量交流電流表，量程200A配200：5A互感器，選型為DP3-AA200.
4.說明
1.測量精度測試環境條件為：溫度20±2℃ 相對濕度35-85％.
2.任意量程的交直流電壓、電流表均可按用戶要求供貨.
3.配電流互感器其二次額定電流為5A，交流電壓互感其其二次額定電壓為100V,直流電流分流器其二次額定電壓為75mV.
4.根據用戶要求儀表與電流互感器、分流器可以配套。
5.技術參數
最大顯示
1999（AD 顯示有效值）
頻率范圍
40-200Hz(僅對交流)
溢出顯示
“-1”or“1”
極性顯示
只顯示“-”僅對直流
顯示
紅色數碼管（14.2mmH）
電源
AC 110/220V ±10% 50/60HZ,功耗 ≤5VA
耐壓
AC 1500V 1min
絕緣電阻
DC 500V ≥100MΩ
重量
約500g
