- ◆概述

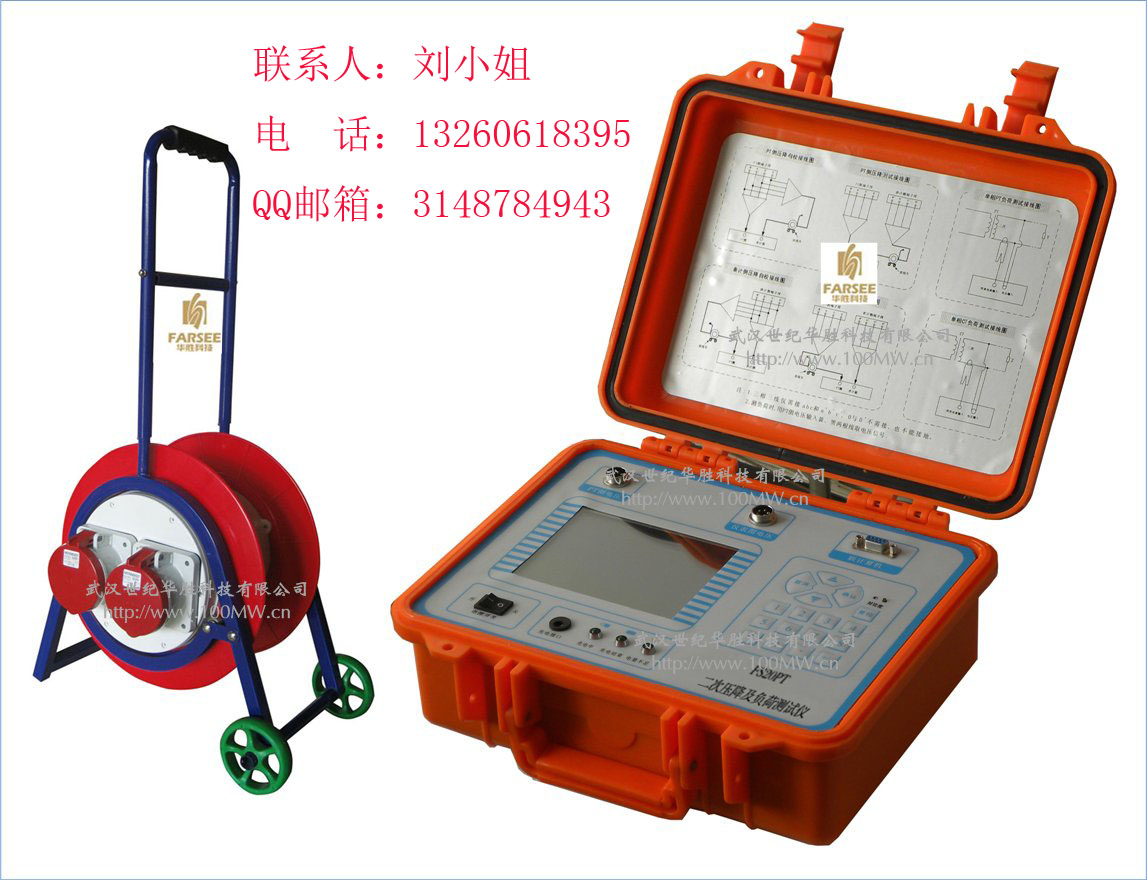

電能計量電壓互感器（PT或TV）二次回路引起的計量誤差往往是影響電能計算綜合誤差的主要因素。測試電壓互感器二次回路壓降的測量通常有間接測量法（如無線測量）和直接測量法兩種方法。由于間接測量法準確度不高，不能滿足測量的要求，被某些主管部門禁止使用。華勝公司FS20P二次壓降及負荷測試儀直接測量PT二次壓降及負荷測試儀，采用測差原理，接線簡單、準確度高，廣泛應用在電力系統計量現場。
◆二次壓降及負荷測試儀主要特點
☆ 具有可進行戶內、戶外三相三線，三相四線及自檢方式全自動測量功能；
☆ 可自動計算單相測量誤差及合成測量誤差；
☆ 儀器有自動修正功能，可自動消除測量電纜及現場干擾帶來的誤差；
☆ 儀器配有大屏幕液晶顯示屏，操作方便、讀數直觀；
☆ 儀器測量精度高、穩定性好；
☆ 測量速度迅速、且具有錯相報警功能；
☆ 儀器體積小，重量輕，攜帶方便；
☆ 儀器采用交流220V和自帶充電器的無“記憶效應”鋰電池為工作電源，極大方便了室內和室外兩種測量方式。因此該儀器是電力系統進行電力計量的必備儀器。該儀器符合DL448-91電能計量管理規程。
◆二次壓降及負荷測試儀主要功能
☆ 儀器具有單相誤差測量、合成誤差測量、電纜誤差測量、儀器校正、數據存儲、歷史數據瀏覽和通訊等功能。
☆ 單相誤差測量方分式戶內三相三線測量、戶內三相四線測量和戶外三相三線測量、戶外三相四線測量，三相三線直接測量，三相四線直接測量。測量過程全自動。測量結果可隨時存儲。
☆ 合成誤差測量方分式戶內三相三線測量、戶內三相四線測量和戶外三相三線測量、戶外三相四線測量，測量過程全自動。測量結果可隨時存儲。
☆ 儀器采用AC220V和電池兩種電源工作方式。進行測量時，戶外測量由電池供電，戶內測量由220V交流供電，同時給鋰電池供電。
☆ 當測量接線有誤時，儀器蜂鳴器報警，液晶同時顯示“接線錯誤”。
☆ 電纜誤差測量可自動存儲誤差，以供測量修正，因此可消除導線、隔離互感器及現場干擾帶來的誤差。
◆二次壓降及負荷測試儀技術參數
☆ 儀器的測量范圍和分辨率
測試項目 范圍 分辨率
電壓百分數（%） 90～110.00 0.01
比差值（%） 0.01～10.00 0.01
角差值（’） 0.1～300.00 0.1
誤差值（%） 0.01～10.00 0.01
☆ 基本誤差
△f=±（1%×f+1%×δ+1個字 )
△δ=±（1%×f+1%×δ+3個字 ）
“△f”——比差
“△δ”——角差
☆ 工作環境
1) 電源電壓
戶內：220V±10%， 50Hz±1%
戶外：鋰電池供電
2) 功率? 220V供電時≤10VA
3)環境溫度：0～40℃ ? 相對濕度：≤80%RH
☆ 尺寸、重量
外型尺寸：320 x 260 x 240（mm） 重量：4kg
◆產品別稱
二次壓降及負荷測試儀別稱：TV二次壓降測試儀
