- ◆概述
微機繼電保護裝置已廣泛應用于各種電壓等級的發電機、變壓器、輸配電線路和主要用電設備；電力系統綜合自動化是電力生產的發展趨勢。因此，微機繼電保護測試儀是現代繼電保護工作人員必不可少的試驗工具。針對不同用戶的要求，華勝公司開發的FS系列微機繼電保護測試儀具有體積小、操作簡單、信號穩定、測試精度高等特點，非常適合現場使用。產品符合電力行業標準《繼電保護微機型試驗裝置技術條件 DL/T624-1997》要求。性價比高是FS702產品的主要優勢！

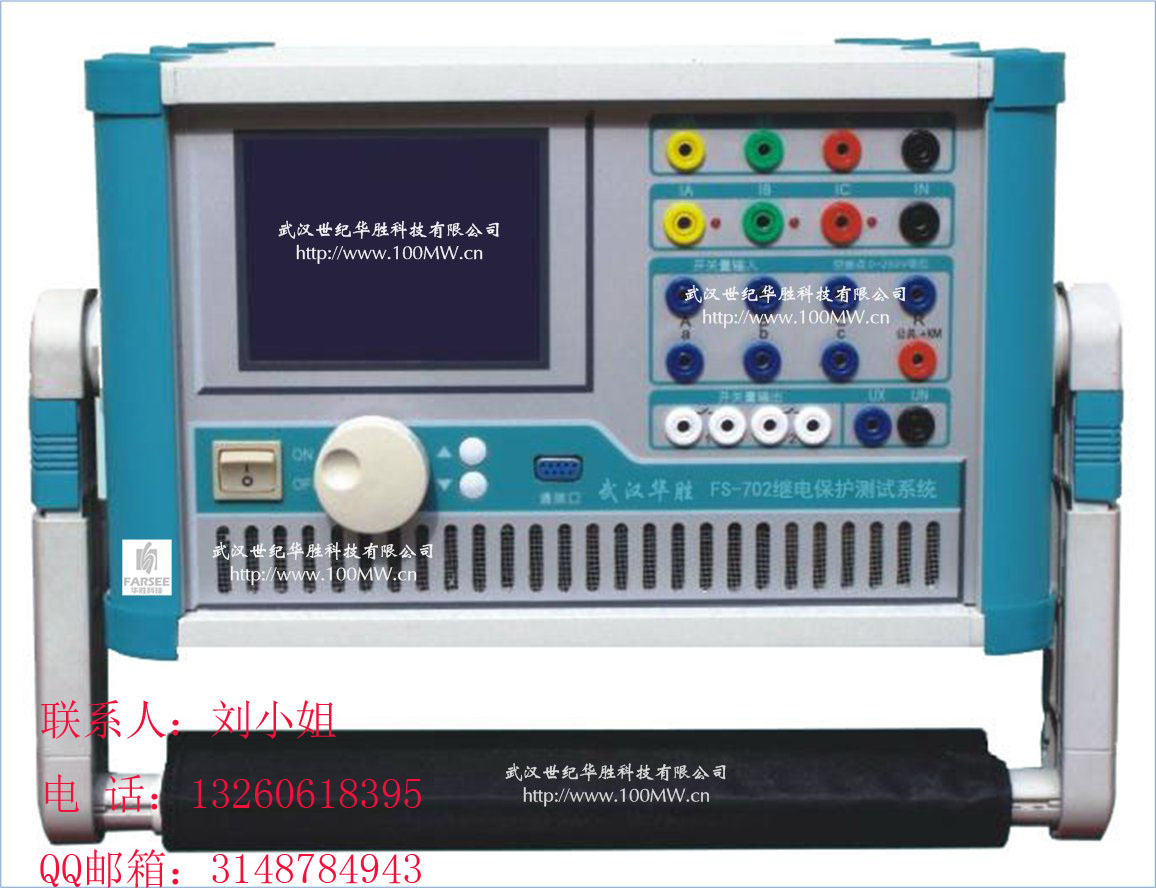

◆FS702微機繼電保護測試儀主要特點
☆ 智能型主機
主機采用高速高性能數字信號處理器(DSP), 運算速度快, 傳輸頻帶寬，使裝置有強大的單機功能及較高的計算精度。
☆ 單機獨立運行
繼電保護裝置由方便靈活的旋轉鼠標及大屏幕液晶顯示屏進行操作，全套中文顯示。可完成現場大多數試驗檢定工作，可對各種繼電器（如電流、電壓、反時限、功率方向、阻抗、差動、低周、同期、頻率、直流、中間、時間等）及微機繼電保護進行檢定，并可模擬單相至三相的瞬時性、永久性、轉換性故障進行整組試驗。
☆ 連接電腦運行
通過全套中文操作軟件，可完成各種大型復雜及自動化程度更高的校驗工作，進行故障回放，可方便地測試及掃描各種保護定值，實時存貯測試數據，顯示矢量圖，繪制故障波形，聯機打印報表等。
☆ 大屏幕LCD顯示屏
繼電保護裝置采用320×240點陣大屏幕圖形液晶顯示屏，全部操作過程均在顯示屏上設定，操作界面和試驗結果均漢化顯示，視角寬廣，直觀清晰。
☆ “傻瓜式”操作
FS702微機繼電保護測試儀采用先進的控制器“旋轉鼠標”，大大簡化了操作部分的結構，操作簡便、快捷，容易掌握，使用壽命長。
☆ 高分辨率數模轉換
可產生高精度高密度擬合的正弦波，確保擬合波形線性度好，小信號輸出亦保證極小失真。即使在輸出高次諧波時，同樣可產生高精度的正弦波
☆ 新型高保真功放
繼電保護采用新型大功率模塊式高保真功放輸出級輸出電流、電壓，輸出功率大，每相輸出電壓高達AC120V/DC140V，電流三并輸出高達AC120A。精度好，可靠性高。
☆ 電流、電壓直接輸出
相電壓、相電流由直流型功放輸出，可直接輸出交流電壓、交流電流、直流電壓、直流電流，并可任意調整角度、改變頻率、疊加 0-6 次諧波。
☆ 自我保護
散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件具有故障診斷及輸出閉鎖等功能。
☆ 具有獨立專用直流電源輸出
繼電保護裝置設有一路大功率110V 及 220V專用可調直流電源輸出。
☆ 接點豐富
7 接點輸入和2對空接點輸出。輸入接點為空接點或0～250V電位接點兼容方式，可智能自動識別。
☆ 一體化單機箱結構
只用交流220V電源，開機即可工作。體積小，重量輕，易攜帶，流動試驗方便。
◆ 儀器別稱
微機繼電保護測試儀別稱：微機保護測試儀，繼保測試儀，保護測試儀，微機繼保儀、繼電保護測試儀、繼保校驗儀、繼保儀、微機繼電保護測試系統、繼電保護裝置。
