- ◆概述

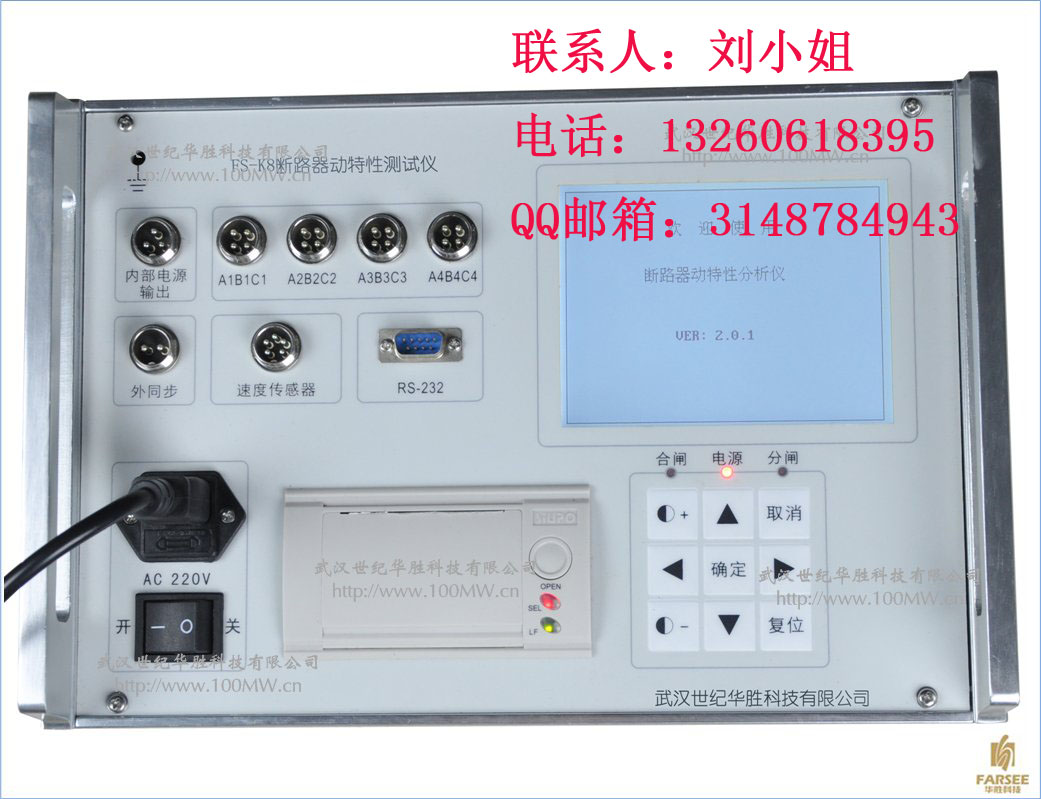

高壓斷路器(即高壓開關)是電力系統最重要的控制和保護設備，它的種類繁多，數量很大。高壓斷路器在正常運行中用于接通高壓電路和斷開負荷，在發生事故的情況下用于切斷故障電流，必要時進行重合閘。它的工作狀態直接影響電力系統的安全穩定運行。華勝FS-K系列高壓開關動特性測試儀能測試當前我國正在使用的各種類型的開關特性參數，產品符合國家電力行業標準《高壓開關綜合測試儀通用技術條件 DL/T 846.3 — 2004》的要求。
◆FS-K系列高壓開關動特性測試儀主要特點及功能
☆320×240超大藍屏液晶、高速熱敏打印機；
☆集成操作電源，無須現場二次電源，現場使用更加方便快捷；
☆具有標準232通訊接口，配備pc機上層軟件，可直接使用便攜機控制試驗及數據的分析、保存、管理等；
☆具有錄波功能，可對應時間坐標顯示分（合）閘線圈的電流波形，有利于對開關機構故障的準確判斷；
☆取消鍵盤操作，采用進口面板式鼠標操作，輕快便利；
☆可測試12通道時間及同期，尤其可以測試超高壓開關輔助斷口與主斷口的時間（3路）；
☆可測試一路速度，配備光柵尺、角位移、輔助觸點等傳感器，幾乎涵蓋所有型號開關的測試；
☆設計有開關的重合閘試驗功能，各種重合閘試驗均可隨心所欲；
☆內部抗干擾電路可以抵御現場感應的10kV高壓，保護斷口安全、可靠。
◆FS-K系列高壓開關動特性測試儀主要技術指標
（一）FS-K系列高壓開關動特性測試儀測試項目
1．時間測量
☆同時測量12個斷口的固有分、合閘時間及同期性；
☆ 彈跳次數、彈跳時間；
☆ 主、輔觸頭動作時間差；
2．速度及行程測量
☆剛分、剛合速度；
☆開距、超程及行程；
☆ 分、合閘瞬時速度，并打印成“行程—速度”曲線；
☆分、合閘最大速度及平均速度；
3．分（合）閘線圈電流曲線錄波
4．重合閘試驗
◆FS-K系列高壓開關動特性測試儀主要技術參數
☆最大速度：20m/s，分辨率：0.01m/s；測試準確度為±1.0%讀數±0.03 ；
☆最大測量行程：600mm(700mm)，由不同型號傳感器確定；
☆行程最小分辨率：1mm；測試準確度為±1mm；
☆最大測量時間：12s，時間分辨率：0.1ms；測試準確度為±0.5%讀數±0.3；
☆最小動作同期差分辨率：0.1ms；測試準確度為±0.5%讀數±0.3；
☆測試通道13路：12路斷口時間，1路速度；
☆電源：AC220V±10%；50Hz±2%；
☆輸出方式：大屏幕液晶顯示屏輸出；
☆操作電源：35V～220V 、5A，電壓可調；連續工作時間1S。
◆儀器別稱
“高壓開關動特性測試儀”別稱：高壓開關特性測試儀，高壓開關機械特性測試儀，斷路器特性測試儀，高壓開關綜合測試儀。
