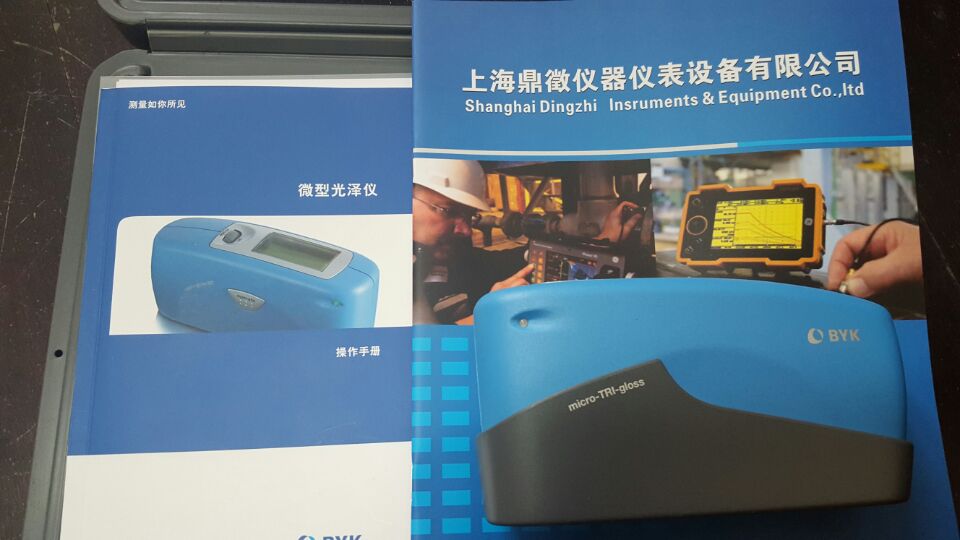

微型光澤儀
新型智能的光澤測量
多年來， BYK微型光澤儀已成為光澤測量不可超越的工業
標準。它是唯一集高精確度、使用簡便和多功能于一體的
光澤儀 –為當今品質管理的標準而設計。
設計卓越使用簡便
符合人體工學和操作簡單是設計的主要焦點。微型光澤儀
的體積不大也不小 –剛好適合握在手中。滾輪操作、多語
言顯示和簡易導航菜單使光澤測量從未變得如此簡單。
無線傳輸功能
自動診斷功能：
標準板 OK 校準OK
精準的讀數要求有可信賴的校準。光澤儀和校標底座是一
對完美的組合：光澤儀的標準板被安置在校標底座內始終
受到很好的保護。
獨特之處在于：智能的自動診斷功能確保長時間穩定的校
準，告訴您何時需要校準，甚至還能檢查標準板是否干
凈。易于操作，安全可靠。
用微型光澤儀，您可以對任何材料進行光澤測量 –涂料、
塑料或高光澤的金屬。它的測量范圍被擴展到了 2000個光
澤單位，保證了始終可靠的結果 –符合國際標準。
有保障的高精確度
長期穩定的 LED光源不僅能提供常年重復性高的結果，而
且不再需要更換燈泡，我們甚至對燈泡的使用壽命給出 10
年質保期。
多種測量模式
滿足高效的品質管理
不同的工作需要不同的工具。使用儀器上的滾輪能簡單快
速地顯示所需功能－甚至無需通過電腦：
檢查樣板的均質性？
→連續測量模式。附有最小值和最大值
比較與目標之間的差值？
→差值測量模式。附有合格 /不合格
每塊樣板上的平均值？
→統計測量模式。附有所有統計數據
可設置每塊樣板上測量的次數。
統計測量模式
差值測量模式
或者是僅僅簡單地測量幾個樣品？
選擇基本測量模式作為你的工具。
統計測量模式 差值模式
連續測量模式 基本測量模式
快速而專業的文檔處理
每個測量過程都可以以它自己的名字保存。用滾輪操作能
快速地輸入樣品名字。
使用隨機附帶的 easy-link軟件可將數據直接傳輸至 Excel
®
表格中，并立即將測量結果自動生成專業的質檢報告。
數據通過線纜或無線傳輸
現在測量數據可以通過 USB或藍牙Bluetooth無線技術發
送至您的電腦。儀器至電腦的無線傳輸距離為 10米內（33
英尺）。
藍牙Bluetooth是Bluetooth SIG公司注冊的商標。
總能即刻覺察規格的偏離
高-中-低光澤：哪一種光澤是您的應用？
三角度光澤儀集 20°, 60°, 85°三種角度于一體 –如
同單角度儀器一樣便攜。三個角度在一臺儀器上使您能按
國際標準迅速覺察到質量的變化。
所有被選擇的角度在同一個點上測量，并立即顯示測量結
果 –包括：差值、合格/不合格和統計結果。
微型三角度光澤儀具有新一代儀器的所有功能，使用得心
應手。
為了清楚地得到從平光到高光的整個范圍內的光澤度差
值，國際標準規定了三個角度。每個角度都在對應的光澤
范圍內進行優化測量。
20°角測量的讀數能更清楚地顯示這兩塊樣板的差異。
微型光澤儀系列功能一覽表
長時期校標
具有自動檢查校標標準板的功能
自動選擇量程
0-2000 GU（20°）
0-1000 GU（60°）
0-160 GU（85°）
測量時間
0.5秒/每一角度
統計功能
每個樣品可設定2到99次測量次數
差值與合格/不合格
可存儲50個含允差的參考標準
連續測量
當前值，平均值，最小值，最大值
三欄顯示可供選
當前值，平均值，標準偏差，最小值，最
大值，測量范圍，差值，合格 /不合格
微型三角度光澤儀
同時顯示2個或3個角度的測量值
內存
999個讀數（包括測量日期、時間）
具有數據回看功能
接口和軟件
USB和藍牙Bluetooth ®；含easy-link軟件
菜單顯示語言
中文、英語、法語、德語、意大利語、波
蘭語、日語、西班牙語、葡萄牙語、俄語
自動關機時間
10-99秒可選
電源
一節1.5V堿性5號電池可測10000次
或使用USB端口
工作溫度
15-40°C（60-104°F）
相對濕度
高達85%，不結露
用于最嚴格QC要求的
新型光澤儀
在您的購車計劃中，汽車內飾件的設計制作變得越來越重
要。各種不同的材料被使用，從皮革到塑料，要使它們看
起來和諧一致。另外，材質表面結構從粗糙的粒子到精細
的條紋各不相同，多為低光澤表面。為了確保多種材料之
間外觀的一致性，必須規定極嚴格的允差范圍。
作為汽車制造商，首先造出一塊由平整區域和多塊粗糙區
域組成的標準母板。將這標準板分發給各零部件供應商，
并要求他們按此標準生產產品部件。
但標準母板與最終產品通常是由不同的材料制造的，零部
件制造商生產的產品盡可能與標準母板接近。最終以汽車
制造商認可的產品部件作為自己的生產標準。
只有極其精準的測試儀器才能客觀地控制生產。新型光
澤儀S系列產品提升了在 60°角度下對測量技術要求苛刻
的低光澤區域（ 0-10GU）的測量精度。通過專利認證的
校標程序，保證極佳的重復性。
■用于各種材質：涂料、塑料或高反射金屬材料
■長期穩定的校標－只需每隔3個月校標一次
■穩定的測量數據，不受溫度影響
■光源部分保用 10年
■差值模式和合格 /不合格模式
■統計模式和大容量內存（ 999個讀數）
■滾輪操作，方便使用?????????
■軟件easy-link將數據直接傳輸至 Excel
■數據通過USB或用無線藍牙Bluetooth技術
供應商產品質保人員應該著眼于雙方認同的部件，只需要
檢查生產出來的產品與該部件之間的差異，而不是光澤的
絕對值。這種檢查程序可以忽略儀器重現性的偏差，因為
在相同類型的材料和表面對光澤的測量是相對的。
技術指標
測量范圍
0-10 GU
10-100 GU
100-2000 GU
重復性
±0.1 GU
±0.2 GU
±0.2 %
重現性
±0.2 GU
±0.5 GU
±0.5 %
訂購信息
技術規格
型號
名稱
角度
應用
測量面積
4440
微型光澤度儀20°
20°
高光澤
10x10mm
4442
微型光澤度儀60°
60°
中光澤
9x15mm
4444
微型光澤度儀85°
85°
低光澤
5x38mm
4446
微型三角度光澤度儀
20°、60°、85°
各種光澤
參考個角度
4450
微型光澤度儀60°S
60°
中光澤
9x15mm
4452
微型三角度光澤度儀S
20°、60°、85°
各種光澤
參考個角度
4454
微型光澤度儀45°
45°
陶瓷、塑料、薄膜
9x13mm
4456
微型光澤度儀75°
75°
紙張、聚乙烯
7x24mm
基本配置
主機
校準底座
可追溯的證書
軟件easy-Link
USB線纜
操作手冊
電池
攜帶箱
免費：在質保期內免費提供一次維護保養服務
測量范圍
0-10 GU
10-100 GU
100-2000 GU
重復性
±0.1 GU
±0.2 GU
±0.2 %
重現性
±0.2 GU
±0.5 GU
±0.5 %
光譜敏感度
用于CIE-C光源的觀察器，符合CIE1931標準
電腦連接線
USB或用無線藍牙Bluetooth技術
尺寸
155x73x18
重量
0.4kg
標準
ISO
2813、7668
ASTM
D523、D2457
DIN
67530
JIS
Z8741
