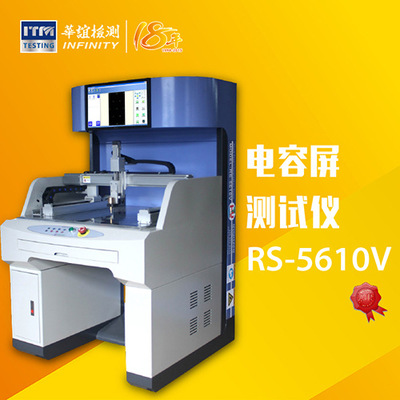

電容屏測試儀RS-5610V
- 用 途：
- 適合于各種電容式、紅外式觸摸屏模組TP、手機整機、平板電腦、電子書、電子詞典等產品觸摸屏做點擊劃性測試
- 產品說明：
本公司自行研發制造的觸摸屏測試機 手機屏幕點擊劃線測試 筆記本電容屏檢測機是集運動控制、數據采集、分析統計技術于一體的高科技產品，其核心是電腦控制之[觸摸屏點擊劃線控制系統]程序。本產品具有功能強、編程簡單、操作方便、價格低等優點。適用于CTP觸摸屏、紅外屏、整機制造商（手機、平板電腦等）產品研發、產品檢測用。
應用領域：
1、觸摸屏測試機 手機屏幕點擊劃線測試 筆記本電容屏檢測機滿足CTP屏廠產線測試，更換不同通信協議端口，可快速實現不同IC之屏測試；滿足手機、平板電腦等整機測試，通過WIFI傳輸測試數據給電腦軟件進行數據采集、分析、統計，并生成PDF 測試報表；
2、點擊精度測試—根據客戶不同要求，在測試區域內任意位置設置多點點擊，測試每個點的位置偏差，并支持兩點同時點擊，真實地檢測出產品的處理能力及精準度；
3、劃線線性度測試---支持平行線、垂直線、對角線、圓弧等多種圖像來檢測產品的線性偏差。可在測試區域內任意設置線距、線數及弧度的大小，并支持兩點同時劃線、兩點劃圓等多種測試方式，達到更精確的體現產品的特性；
4、靈敏度測試---可設定不同的劃線軌跡，實現接觸式劃線或非接觸式劃線，觸筆離產品的高度可按設定調節，并能自動找出觸控高度；
5、坐標抖動測試---在測試區域內可設置多種測試圖形，并對每個點的數據進行多次讀取，并計算出偏差值；
6、劃線可靠性測試---在測試區域內設置多種測試圖形，并按特定的時間及順序進行劃線，判定在測試過程中是否有斷線現象；
7、信噪比測試---通過對產品多點點擊測試，采集IC采集的信號值并計算信噪比；（需IC協議支持）
8、報點頻率測試---在測試區域中心位置觸控產品，多次采集數據，計算出產品發出數據的頻率；
9、響應時間測試---在測試區域內任意位置點擊，通過控制觸控并采集計算出產品的響應時間，支持多點響應時間測試；
10、功耗測試---通過高精度毫瓦級功耗測試模塊測試出產品的靜態及動態功耗；（需IC協議支持）
11、強大的數據庫功能，能快速的對采集回來的數據進行分析統計，實現圖形與數據鏈接，自動生成各種測試報告，此報告格式可根據客戶要求改動；
12、觸摸屏測試機 手機屏幕點擊劃線測試 筆記本電容屏檢測機具有軟件防呆能力、權限設置、一鍵式測試，操作簡易，測試完畢可根據設定指標（偏差值）自動判定PASS OR FAIL；
產品特點：
1、客戶提供觸摸數控IC之工作通信協議，即可采集、分析、統計紅外觸摸屏之點擊精度、劃線精度、靈敏度、坐標抖動、報點頻率、響應時間等性能，客戶提供觸摸數控IC之底層通信協議，即可完成信噪比測試測試，兼容多家品牌IC，如Cypress(賽普拉斯)、Atmel(愛特梅爾)、敦泰(Focaltech)、melfas、pixcir、Elan、leadis、SSL、Avago、senteli、Hiamx、Synopsys、匯頂科技等。
2、滿足CTP屏精度測試、抖動測試、線性度測試、靈敏度測試、長時間劃線測試、長時間點擊測試；
3、強大的測試軟件：軟件根據觸摸屏常用的測試方法，預置了多種測試方法，客戶只需要輸入觸摸屏的尺寸W&L，選擇測試方法(如精度測試、線性度測試等)即可測試，無需每次編輯；
4、XYZ三軸采用日本松下伺服電機驅動，日本THK精密滾珠螺桿+雙THK線性導軌傳動，高速低噪聲，耐久使用；定位精準,重復精度≤0.01mm為業內最高。
5、軟件精準定位功能：可通過X1、X2、Y2三個點精準定位試樣，一次設定保存后，同規格樣品無需再次校對定位，效率更率，精度更高。
6、雙工位輪流測試式設計，可選用真空吸附CTP屏，加快了測試速度，節省換屏和夾裝時間。
7、設備一體式結構設計，充分考慮到人體工程易操作性，布局合理，將干擾源降到最低。
技術參數：
型號
RS-5610V
測試樣品
CTP屏1pcs或2pcs（可以單獨測，也可以兩塊屏輪流測試）
X軸移動范圍
0~320mm
Y軸移動范圍
0~250mm
Z軸移動范圍
0～50mm
定位精度控制
±0.001mm(±0.00004")
X-Y軸重復定位精度
≤0.01mm(≤0.0004")
X-Y軸移動速度
0~500mm/sec
Z軸移動速度
0～200mm/sec
Z軸重復定位精度
±0.02mm
一體式砝碼荷重
30g,150g,250g
測頭直徑
3~ 15mm可更換
模擬&數字供電電壓范圍
DC1.2V~5V
模擬&數字供電電壓精度
±0.02V
功耗電流檢測范圍
0～500mA
功耗電源檢測精度
±1mW
數據采集頻率
100kHz、200kHz、400kHz可設
通訊協議
IIC總線、串口、USB（客戶提供通訊協議，制作通訊板采集數據）
主機體積
W830*D900*H1450mm
重量
約280kg
電源
1∮,AC220V, 10A
